Modelldarstellungs-Einstellungen für die Elektroinstallation

Wenn Elektroverteiler und Elektrobauteile Stromkreisen zugewiesen sind, können Sie die Stromkreise im Modell visualisieren.

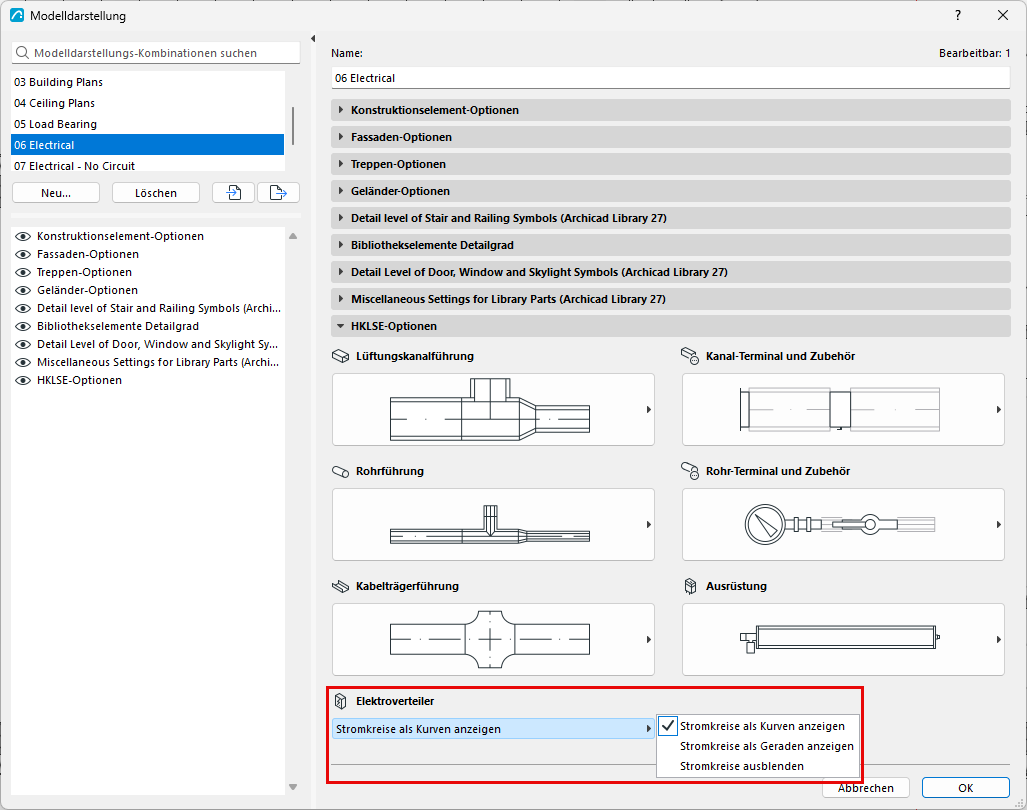

Um dieses Dialogfeld aufzurufen, gehen Sie zu Dokumentation > Modelldarstellung > Modelldarstellung erstellen.



Verwenden Sie im Paneel HKLSE-Optionen der Modelldarstellung das Dropdown-Menü Elektroverteiler, um festzulegen, wie Stromkreise im Grundriss angezeigt werden sollen:

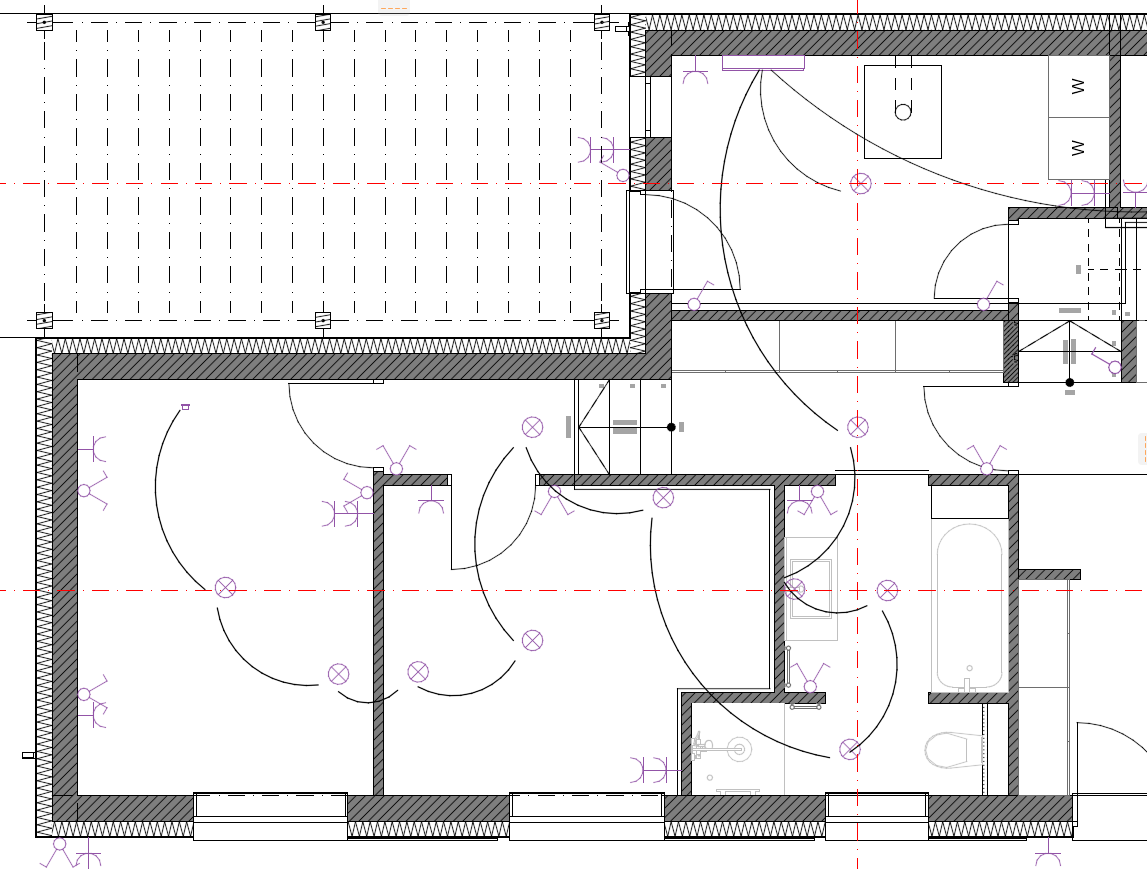

  • Stromkreise als Kurven anzeigen
  • Stromkreise als Geraden anzeigen
  • Stromkreise ausblenden

Anmerkung: Die Leitungsführung von Stromkreisen wird automatisch von MEP Designer bestimmt.
