DXF/DWG dazuladen

1. Wählen Sie Ablage > Interoperabilität > Dazuladen und wählen Sie dann aus, wo die Datei gesucht werden soll: entweder aus Datei oder von BIMcloud
2. Suchen Sie im Dialogfenster Datei dazuladen die gewünschte DXF- bzw. DWG-Datei.
3. Klicken Sie auf Öffnen.

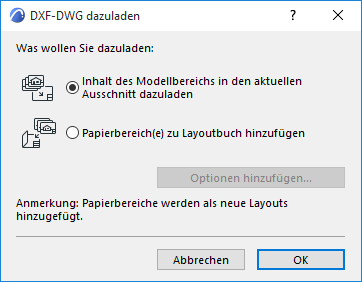

4. Daraufhin erscheint das Dialogfenster DXF-DWG dazuladen. Sie haben folgende Möglichkeiten:





• Inhalt des Modellbereichs in den aktuellen Ausschnitt: Wählen Sie diese Option, wenn der Modellbereich der DXF-DWG-Datei zum Projekt dazugeladen werden soll. Die Draufsicht der AutoCAD-Elemente im DXF-DWG-Modellbereich wird erstellt und in 2D-Elementen platziert.

  Stellen Sie im erscheinenden Dialog weitere Optionen ein: DXF/DWG Modellbereich dazuladen.

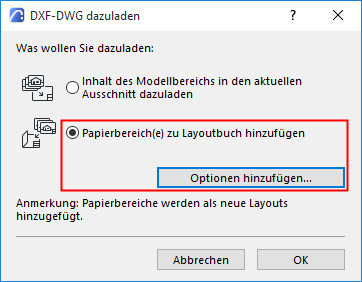

• Papierbereich(e) zu Layoutbuch hinzufügen: Wählen Sie diese Option, um den/die Papierbereich(e) der hinzugefügten DXF-DWG-Datei an das Layoutbuch anzuhängen.
• Die Papierbereich-Definitionen werden in Layouts umgewandelt.
• Ein neues Masterlayout wird generiert, wenn die DXF-DWG-Zeichnung Definitionen zur Grösse des Papierbereichs enthält, die noch nicht in MEP Designer vorhanden sind.
• Der Inhalt des DXF-DWG-Ansichtsfensters wird in Zeichnungen konvertiert und in Layouts platziert. Diese Zeichnungen sind nicht editierbar; sie werden im Zeichnungs-Manager mit dem Status “eingebettet” angezeigt.
• Im Papierbereich gezeichnete Elemente werden in MEP Designer-Elemente umgewandelt und direkt in Layouts platziert.

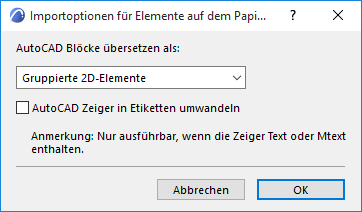

  Klicken Sie auf Optionen hinzufügen, um weitere Optionen einzustellen.









AutoCAD Blöcke übersetzen als:

Wählen Sie eine Option aus:

• 2D-Elemente
• Gruppierte 2D-Elemente
• Bibliothekselemente

  Siehe Optionen beim Öffnen (DXF/DWG-Übersetzungseinstellungen).

AutoCAD-Zeiger in Etiketten umwandeln: Aktivieren Sie diese Option, um diese Konvertierung beim Dazuladen durchzuführen.

Wenn Sie diese Option nicht auswählen, werden die AutoCAD-Zeiger in einfache 2D Elemente umgewandelt.
