Neue, eigene IFC-Eigenschaft erstellen
IFC-Eigenschaften sind zusätzliche Informationen, die IFC-Elementen zugewiesen sind. Sie sind in Eigenschaften-Sets (IfcPropertySet) organisiert.
buildingSMART definiert standardisierte Eigenschaften-Sets für jedes unterstützte IFC-Schema, einschließlich IFC2x3, IFC4 und IFC4x3. Standardmäßige Namen von Eigenschaften-Sets beginnen mit dem Präfix Pset_.
Möglicherweise möchten Sie eine eigene IFC-Eigenschaft erstellen.
- Sie können eine eigene Eigenschaft für nur ein bestimmtes Element erstellen, entweder über den IFC Projekt Manager oder über das Dialogfenster Elementeinstellungen.
- Sie können auch eine eigene Eigenschaft für alle Elemente eines bestimmten IFC-Typs (z. B. IfcCurtainWall) erstellen: Verwenden Sie dazu „Eigenschaften-Zuordnung für den IFC-Export“ des Export-Übersetzers. In diesem Dialogfenster können Sie auch eine Zuordnungsregel erstellen, um den Eigenschaften Werte zuzuweisen.
Eigene IFC-Eigenschaft für ein individuelles Element erstellen

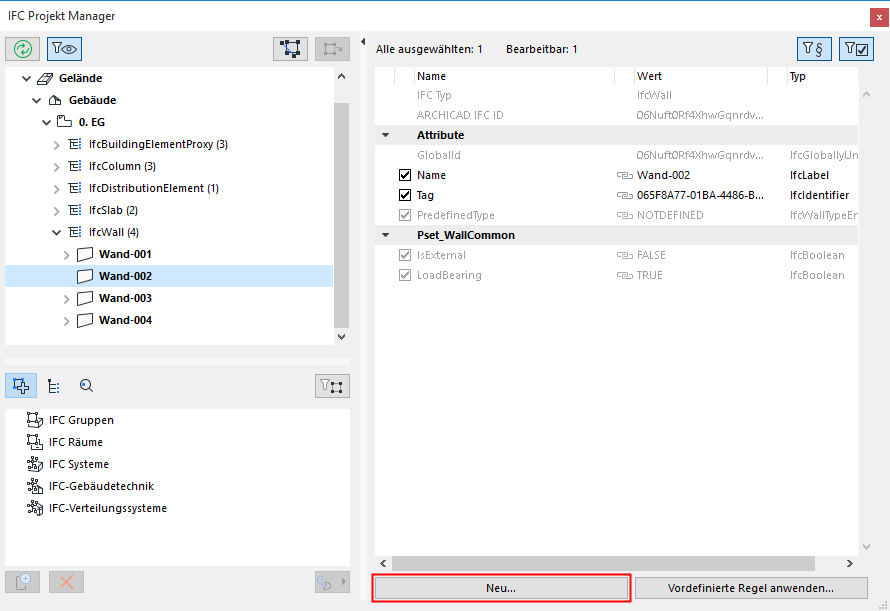

Erstellen Sie für das ausgewählte Element eine eigene IFC-Eigenschaft entweder über den IFC Projekt Manager oder über das Dialogfenster Elementeinstellungen.
- Neu erstellte IFC-Daten erscheinen im definierten Eigenschaften-Set- bzw. unter “Klassifizierungs-Referenzen”-Ordner im IFC Projekt-Manager sowie im Element-Einstellungsdialog unter den aufgelisteten Eigenschaften.
- Diese neu erstellten IFC-Daten werden mit einem vorangestellten roten X dargestellt; dies bedeutet, dass Sie sie jederzeit löschen können.

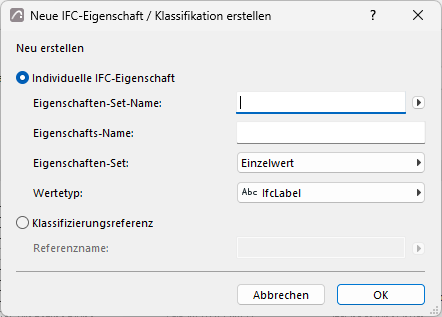

Neue IFC-Eigenschaft / Klassifikation erstellen
- Geben Sie einen neuen Namen für das individuelle Eigenschaften-Set ein; oder wählen Sie aus der Liste vorhandener Eigenschaften-Set-Namen, die zuvor für denselben Elementtyp definiert wurden (klicken Sie auf das Pfeilsymbol, um auf diese Liste zuzugreifen).
- Geben Sie einen neuen Eigenschaftsnamen ein.
- Wählen Sie ein Eigenschaften-Set (einzeln, aufgezählt, aus Tabelle referenziert etc.), wie in der folgenden Tabelle beschrieben.
- Stellen Sie den Wertetyp auf Etikett (IfcLabel), Text (IfcText), Ganzzahl (IfcInteger), Boole-Wert (IfcBoolean) usw. ein.
|
Eigenschaften-Set |
Definition |
|
Einzelwert |
Ein Eigenschaftsobjekt, dem ein einzelner (numerischer oder beschreibender) Wert zugewiesen wurde. |
|
Aufgezählter Wert |
Ein Eigenschaftsobjekt, dessen Wert in einer Aufzählung ausgewählt wurde. |
|
Begrenzter Wert |
Ein Eigenschaftsobjekt, dem maximal zwei (numerische oder beschreibende) Werte zugewiesen wurden; der erste Wert gibt den oberen und der zweite den unteren Grenzwert an. |
|
Tabellen-Wert |
Ein Eigenschaftsobjekt, dem zwei Listen von (numerischen oder beschreibenden) Werten zugewiesen wurden entsprechend der Tabelle mit zwei Spalten. |
|
Listen-Wert |
Eine Eigenschaft, der mehrere (numerische oder beschreibende) Werte zugewiesen wurden gemäß einer geordneten Liste. |
|
Referenzwert (nur IfcCalendarDate) |
Ein Eigenschaftsobjekt, das auf eine Datums-Einheit (Tag, Monat und Jahr) verweist. |
|
Wertetyp |
Definition |
|
IfcAreaMeasure |
REAL-Wert des Umfangs einer Fläche. Der Wert muss in Quadratmetern angegeben werden, aber er wird beim Export neu berechnet auf Basis der Flächeneinheiteinstellung. |
|
IfcBoolean |
Ein definierter einfacher BOOLE'SCHER Datentyp. Wert: TRUE oder FALSE. |
|
IfcIdentifier |
Ein Identifizierer ist eine alphanumerische Zeichenfolge (STRING) mit max. 255 Zeichen, mit dem ein individueller Gegenstand beschrieben werden kann. Diese Zeichenfolge hat in einer natürlichen Sprache nicht unbedingt eine Bedeutung. |
|
IfcInteger |
Ein definierter einfacher INTEGER-Datentyp. Die Anzahl der im IfcInteger enthaltenen Bits ist nicht begrenzt, aber in der Praxis hängt sie von der Implementierung ab. |
|
IfcLabel |
Ein Etikett ist der Begriff, mit dem auf etwas verwiesen werden kann. Es ist eine Zeichenfolge (STRING) mit maximal 255 Zeichen, die den einem Menschen verständlichen Namen eines Gegenstands angibt; diese Zeichenfolge hat in einer natürlichen Sprache eine Bedeutung. |
|
IfcLengthMeasure |
Ein Wert des Typs REAL für einen Abstand. Der Wert muss in Metern angegeben werden, aber er wird beim Export neu berechnet auf Basis der Längeneinheiteinstellung. |
|
IfcLogical |
Ein definierter einfacher LOGICAL-Datentyp. Wert: TRUE, FALSE oder UNKNOWN. |
|
IfcMonetaryMeasure |
REAL-Wert eines Geldbetrags ohne Berücksichtigung der Währung. Die Währungseinheit kann bei den Währungseinheit-Einstellungen festgelegt werden. |
|
IfcPlaneAngleMeasure |
REAL-Wert eines Winkels in einer Fläche. Der Wert muss im Bogenmaß angegeben werden, aber er wird beim Export neu berechnet auf der Basis der Winkeleinheit-Einstellung. |
|
IfcPositiveLengthMeasure |
Das Längenmaß muss größer als Null sein. Der Wert muss in Metern angegeben werden, aber er wird beim Export neu berechnet auf Basis der Längeneinheiteinstellung. |
|
IfcRatioMeasure |
Ein Wert des Typs REAL für die Relation zwischen zwei physikalischen Größen der gleichen Art. Die Eingabe in Prozent wird als Dezimalwert ausgedrückt: 25% wird beispielsweise zu 0,25. |
|
IfcReal |
Ein definierter einfacher REAL-Datentyp. "Real" umfasst alle rationalen, irrationalen und wissenschaftlichen realen Zahlen. Die Genauigkeit ist hier nicht begrenzt; in der Praxis hängt sie jedoch von der Implementierung ab. |
|
IfcText |
Alphanumerische STRING-Zeichenketten können von Menschen gelesen und verstanden werden. Sie dienen nur zu Informationszwecken. Es gibt keine Begrenzung für die Anzahl der Zeichen. |
|
IfcTimeMeasure |
REAL-Wert der Dauer der Zeiträume. Die Zeiteinheit kann bei den Zeiteinheit-Einstellungen festgelegt werden. |
|
IfcVolumeMeasure |
REAL-Wert des massiven Inhalts eines Körpers. Der Wert muss in Kubikmetern angegeben werden, aber er wird beim Export neu berechnet auf der Basis der Volumeneinheit-Einstellungen. |
|
Mehr Typen... |
Siehe hierzu die Definition unter “Alphabetische Liste” > “Definierte Typen”: https://standards.buildingsmart.org/IFC/RELEASE/IFC2x3/TC1/HTML/ |
