Definieren von Elementkriterien mithilfe von IFC-Daten
Elementkriterien können IFC-Daten in den folgenden Funktionen enthalten:
- Suchen & aktivieren
- Elemente reservieren (Teamwork)
- Interaktive Auswertungen - Liste der den aktuellen Projektelementen zugeordneten IFC-Daten
In diesen Dialogfenstern:

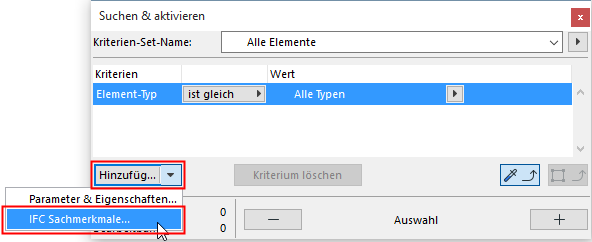

- Wählen Sie beim Definieren der Elementkriterien “IFC-Eigenschaften” in der Popup-Liste “Hinzufügen” aus.
- Daraufhin wird das Dialogfeld IFC-Eigenschaften auswählen eingeblendet.

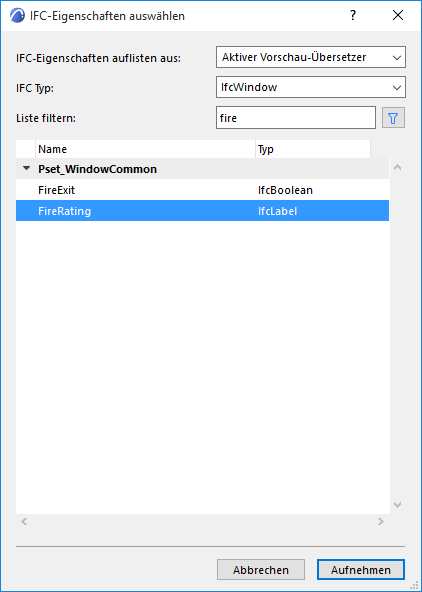

IFC-Eigenschaften auswählen
Alle den Projektelementen hinzugefügten IFC-Daten sind hier aufgelistet.
Sie können die Anzeige der Daten einschränken:

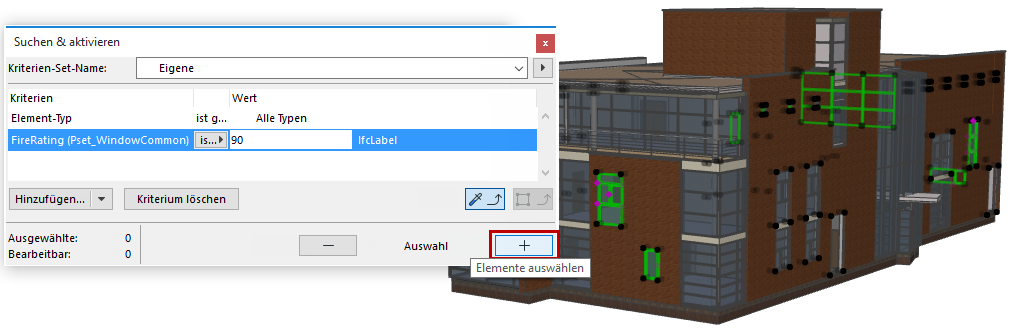

- Binden Sie IFC-Eigenschaften aus dem Aktiven Vorschau-Übersetzer ein (im Gegensatz zu den derzeit im Projekt verwendeten). Sie können beispielsweise ein Kriterien-Set zum Suchen und Auswählen definieren, das Eigenschaften enthält (z. B. Brandschutzwert), die in Ihrem Projekt noch nicht vorhanden sind.
- Nur die IFC-Daten eines ausgewählten IFC-Typs finden; und/oder
- Suche nach IFC-Daten durch Eingeben einer Textzeichenfolge im Feld "Filterliste".
- Wählen Sie das IFC-Datenelement aus, das als Elementkriterium verwendet werden soll. Klicken Sie auf Hinzufügen.
- Mehrere Kriterien können gleichzeitig ausgewählt werden.
- Wenn Sie in der Liste ein Eigenschaften-Set auswählen, werden alle darin enthaltenen Eigenschaften den Kriterien hinzugefügt.
- Wenn Sie den Attribut-Ordner oder einen Klassifizierungsreferenzen-Ordner auswählen, werden alle in dem Ordner enthaltenen Elemente den Kriterien hinzugefügt.

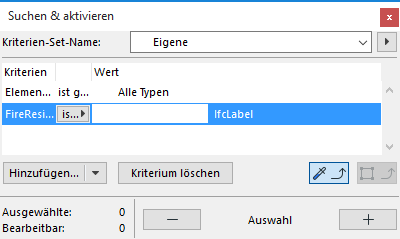

- Definieren Sie Operatoren und Werte für die Kriterien entsprechend ihrem Typ (Etikett, Ganzzahl, Boole-Funktion etc.).Anmerkung: In Suchen und aktivieren (Sie erhalten dabei Werte für die IFC-Datenkriterien aus dem Modell, indem Sie die Werkzeuge "Einstellungen aufnehmen" und "Einstellungen kopieren" auf das Element mit dem gleichen IFC-Datentyp anwenden.)
Verwendung von IFC-Eigenschaften in Auswertungs-Schemata
- Wenn Sie aus der Liste ein Eigenschaften-Set auswählen, werden alle darin enthaltenen Eigenschaften als Felder hinzugefügt.
- Wenn Sie “IFC-Zuweisung” als Parameter für das Auswertungsfeld wählen, listet die Tabelle (in nicht bearbeitbarer Form) alle IFC-Zuweisungen (ihren benannten Zweig) auf, zu denen das Element gehört. Wenn ein Element mehrere Zuweisungen hat, werden sie alle aufgelistet und durch “;” getrennt.
- Wenn Sie die “IFC Produkttyp”-Daten eines Elements auflisten, erzeugt die Auswertungstabelle zwei Spalten: “Ifc Typ - Produkttyp ” (z. B. ‘IfcWallType’ und “Ifc Typ Produkt - Name”) (das Namens-Attribut des IFC Produkttyps).
Verwenden von IFC-Datentypen als Elementkriterien
Von der Auswahloberfläche Kriterien oder Felder (z.B. im Dialogfenster Suchen & aktivieren):
- Klicken Sie auf die Schaltfläche Hinzufügen.

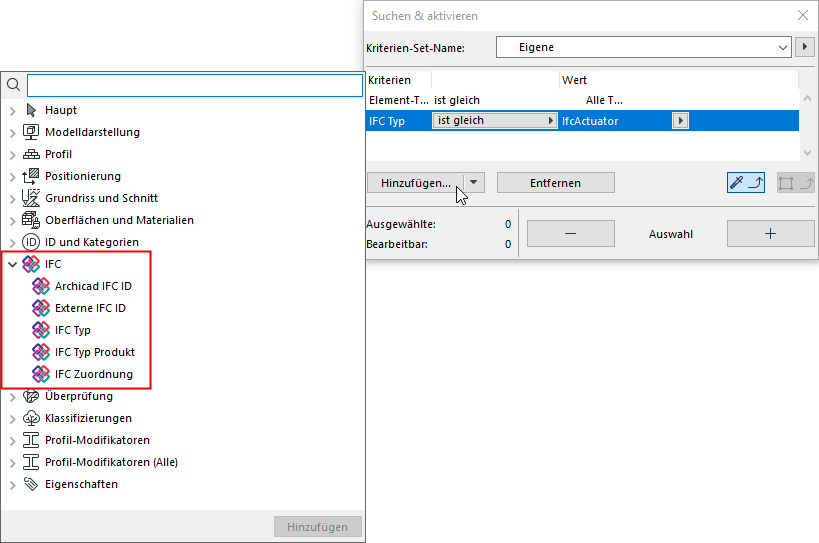

- Wählen Sie in der angezeigten Eigenschaftenliste einen IFC-Datentyp aus:

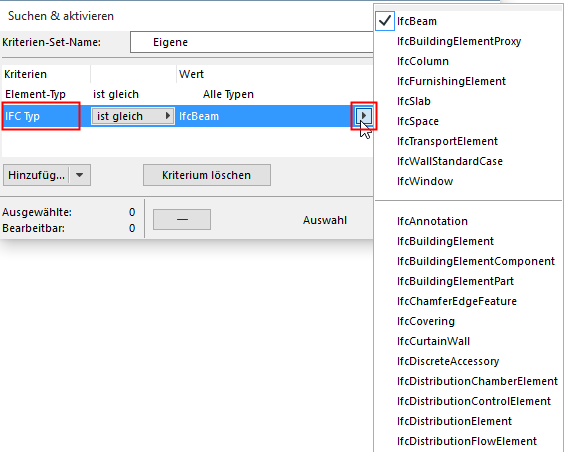

- Für IFC-Typ: die Liste wird auf alle im Projekt verfügbaren Typen (oberhalb der Linie) und alle Typen, die in angezeigt und modelliert werden können (unterhalb der Linie), verteilt.
Die Liste des IFC-Typs umfasst alle sogenannten “übergeordneten” Elementtypen (dies sind Sammeleinheiten über den anderen Elementen in der IFC-Einheitenhierarchie) - zum Beispiel IfcBuildingElement.

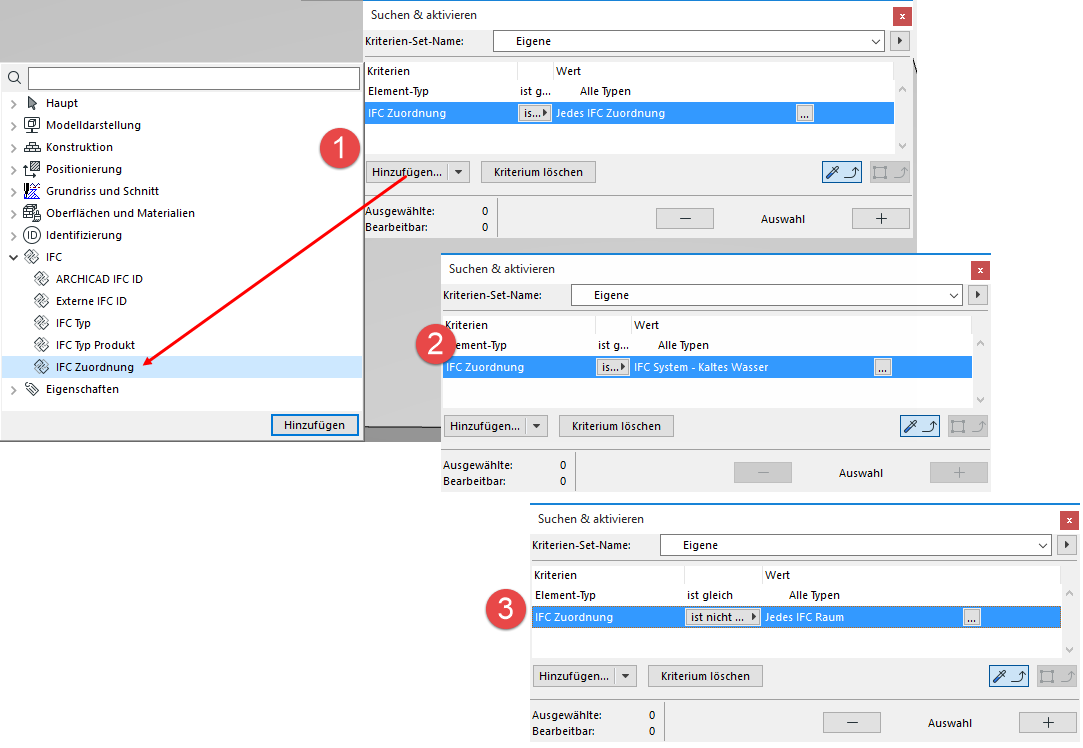

Die folgenden sind Beispiele zu den Möglichkeiten beim Suchen & aktivieren, wobei Sie IFC-Daten als Kriterien verweden:
