Modell-Filter für den IFC-Export

Ablage > Interoperabilität > IFC > IFC-Übersetzer

Wählen Sie einen Übersetzer für den Export und öffnen Sie die Voreinstellung Modell-Filter.

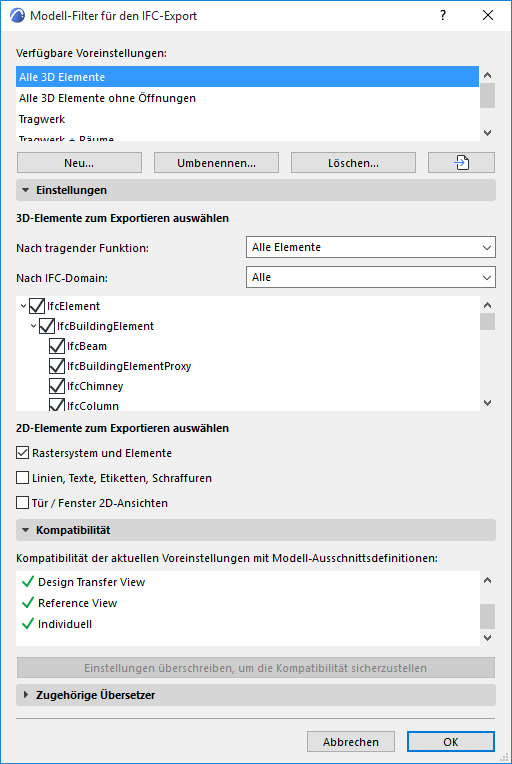

3D-Elemente zum Exportieren auswählen

Dieser Filter definiert, welche 3D-Elemente nach IFC exportiert werden sollen. Sie können nach der Struktur-Funktion der Elemente und/oder nach ihrer IFC-Domain filtern.

• Nach tragender Funktion

  Das ist ein zusätzlicher Filter zum unten festgelegten IFC-Domain-Filter.

  • Dieser Filter berücksichtigt die Kategorie "Tragwerk" des Elements: Entweder Tragend oder Nicht-Tragend. Dies wird für jedes Element in seinen Elementeinstellungen im seinem Paneel Klassifizierung und Eigenschaften festgelegt.
  • “Nur tragende Elemente” bedeutet, dass nur die als “Tragende Elemente” klassifizierten Elemente (plus Räume nach IFC exportiert werden.
  • “Alle” beinhaltet sämtliche Elemente aus dem Modell.
  • “Tragwerk” schließt nur die tragenden Gebäudeelemente ein
  • “Haustechnik” schließt nur die technischen Elemente ein (IfcDistributionElement).

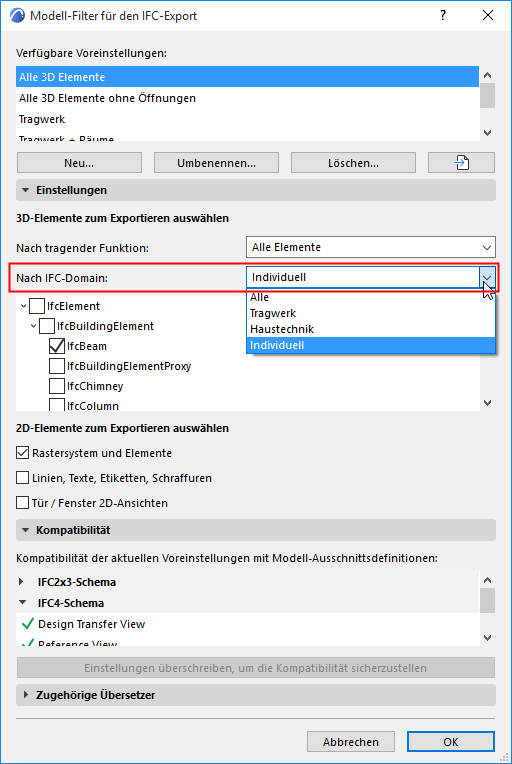

    Die genaue Zusammensetzung der einzelnen Modellfilter finden Sie in der Baumansicht unten. Durch Ändern dieses Filters wird ein “Eigener” Filter erstellt.





• Nach IFC-Domain
  Anmerkung: Die IFC-Domain eines Elements hängt von seiner Typzuordnung ab.

2D-Elemente zum Exportieren auswählen

• Rastersysteme und -Elemente: Markieren Sie diese Option, um die Raster-Elemente und Rastermitglieder von Rastersystemen in die exportierte Datei einzubeziehen.

  Raster-Elemente werden in der IFC-Struktur als IfcGrid angezeigt.

• Linien, Texte, Etiketten, Schraffuren: Markieren Sie diese Option, um diese 2D-Elemente und alle Bemaßungen zu exportieren.
• 2D-Elemente werden in der IFC-Struktur als IfcAnnotation angezeigt.
• Bemaßungen werden in Linien und Texte zerlegt, da die IFC2x3 Standarddokumentation kein Bemaßungselement kennt.
• Das Einbeziehen der 2D-Elemente in die exportierte Datei wird außerdem durch den Filter “Elemente zum Exportieren” unter “IFC Optionenbeim Sichern” beeinflusst: Wenn momentan eine 3D-Ansicht aktiv ist, können die 2D-Elemente nur einbezogen werden, wenn die Option “Komplettes Projekt” in diesem Filter ausgewählt ist. (Siehe Modell filtern beim Export .)
• Die IFC4-Referenzansicht erlaubt keine IfcAnnotations. Um die Kompatibilität mit der IFC4-Referenzansicht zu gewährleisten, markieren Sie diese Option nicht.
• Tür/Fenster-2D-Ansichten: Markieren Sie dieses Kästchen, um die 2D-Symbole der Türen und Fenster zusätzlich zur 3D-Modellgeometrie in den Exportprozess einzubeziehen. Dies ist sehr praktisch, wenn das Empfängerprogramm diese Daten, beispielsweise die Öffnungsrichtung von Türen, erkennt und richtig anzeigen kann.
