Vordefinierte Eigenschaftszuordnung (IFC-Export)

Die Voreinstellung zur Eigenschaften-Zuordnung des IFC-Übersetzers zum Exportieren definiert die Zuweisung der IFC-Eigenschaften und -Attribute beim Exportieren eines MEP Designer-Modells nach IFC.

Siehe Eigenschaften-Zuordnung für den IFC-Export.

Einige Attribute und Eigenschaften-Daten sind mit einer vordefinierten Zuordnungsregel versehen, die Sie nicht selbst in der Eigenschaften-Zuordnung zu erstellen brauchen.

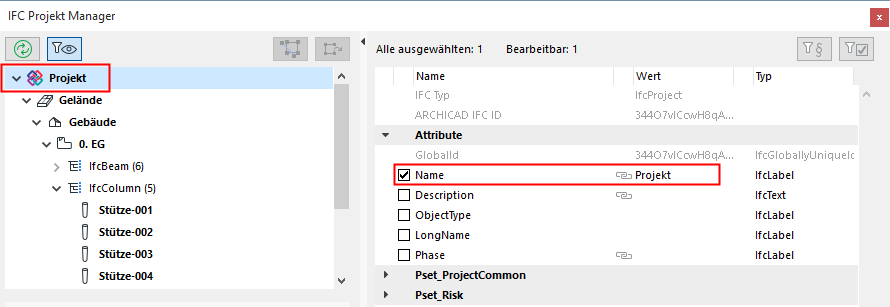

Auch wenn diese Regeln im Dialogfenster IFC-Eigenschaften zum Exportieren zuordnen nicht erscheinen, sind sie doch (falls sie Werte tragen) - mit einem grauen Kettensymbol gekennzeichnet - im IFC Projekt-Manager und in den Elementeinstellungen sichtbar.

Diese Regeln sind in der folgenden Tabelle aufgelistet.

MEP Designer ‐Befehl	MEP Designer Parameter	IFC-Einheit-Typen	IFC Daten	IFC Projekt Manager	Änderung für IFC4x3
Projekt-Info	Projektname	`IfcProject`	`Attribute>Name`	sichtbar/ bearbeitbar	-
Projekt-Info	Projektbeschreibung	`IfcProject`	`Attribute>Description`	sichtbar/ bearbeitbar	-
Projekt-Info	Projekt ID	`IfcProject`	`Attribute>GlobalId (siehe` Kontrolle der globalen ID (IFC-Attribut) auf Basis der Archicad Projekt-Info `)`	-	-
Projekt-Info	Projektstatus	`IfcProject`	`Attribute>Phase`	sichtbar/ bearbeitbar	-
Lage-Einstellungen	Nordrichtung	`IfcProject`	`Attribute>` `RepresentationContext>` `TrueNorth`	-	-
Lage-Einstellungen	Breite	`IfcSite`	`Attribute>RefLatitude`	Sichtbar	-
Lage-Einstellungen	Längengrad	`IfcSite`	`Attribute>RefLongitude`	Sichtbar	-
Lage-Einstellungen	Höhenlage	`IfcSite`	`Attribute>RefAltitude`	Sichtbar	-
Projekt-Info	Grundstücksname	`IfcSite`	`Attribute>Name`	sichtbar/ bearbeitbar	-
Projekt-Info	Grundstück ID	`IfcSite`	`Attribute>Global Id (siehe` Kontrolle der globalen ID (IFC-Attribut) auf Basis der Archicad Projekt-Info `)`	-	-
Projekt-Info	Grundstücksbeschreibung	`IfcSite`	`Attribute>Description`	sichtbar/ bearbeitbar	-
Projekt-Info	Bauplatz Komplette Adresse >Bauplatz Adresse 1	`IfcSite`	`Attribute>` `SiteAddress>` `AddressLines`	-	`Pset_Address.` `AddressLines`
Projekt-Info	Bauplatz Komplette Adresse >Bauplatz Adresse 2	-	-	-	`Pset_Address.` `AddressLines`
Projekt-Info	Bauplatz Komplette Adresse >Bauplatz Adresse 3	-	-	-	`Pset_Address.` `AddressLines`
Projekt-Info	Bauplatz Komplette Adresse >Grundstück Postfach	`IfcSite`	`Attribute>` `SiteAddress>` PostalBox	-	`Pset_Address.` `PostalBox`
Projekt-Info	Bauplatz Komplette Adresse >Bauplatz Ort	`IfcSite`	`Attribute>` `SiteAddress>` `Town`	-	`Pset_Address.` `Town`
Projekt-Info	Bauplatz Komplette Adresse >Bauplatz Kreis	`IfcSite`	`Attribute>` SiteAddress> `Region`	-	-
Projekt-Info	Bauplatz Komplette Adresse >Bauplatz PLZ	`IfcSite`	`Attribute>` `SiteAddress>` `PostalCode`	-	`Pset_Address.` `PostalCode`
Projekt-Info	Bauplatz Komplette Adresse >Bauplatz Land	`IfcSite`	`Attribute>` `SiteAddress>` `Land`	-	`Pset_Address.` `Land`
Projekt-Info	Grundstück Bruttoumfang	`IfcSite`	`BaseQuantity>` `GrossPerimeter`	-	-
Projekt-Info	Brutto-Grundstücksfläche	`IfcSite`	`BaseQuantity>` `GrossLandArea`	-	-
Projekt-Info	Gebäudename	`IfcBuilding`	`Attribute>Name`	sichtbar/ bearbeitbar	-
Projekt-Info	Gebäudebeschreibung	`IfcBuilding`	`Attribute>Description`	sichtbar/ bearbeitbar	-
Projekt-Info	Gebäude ID	`IfcBuilding & IfcBuildingStorey`	`Attribute>GlobalId (siehe` Kontrolle der globalen ID (IFC-Attribut) auf Basis der Archicad Projekt-Info `)`	-	-
Projekt-Info	Kontakt Kompletter Name>Kontakt Titelpräfix	`IfcPerson`	`Attribute>PrefixTitles`	-	-
Projekt-Info	Kontakt Kompletter Name>Kontakt Vorname	`IfcPerson`	`Attribute>GivenName`	-	-
Projekt-Info	Kontakt Kompletter Name>Kontakt Zweitname	`IfcPerson`	`Attribute>MiddleNames`	-	-
Projekt-Info	Kontakt Kompletter Name>Kontakt Familienname	`IfcPerson`	`Attribute>FamilyName`	-	-
Projekt-Info	Kontakt Kompletter Name>Kontakt Titelsuffix	`IfcPerson`	`Attribute>SuffixTitles`	-	-
Projekt-Info	Planer*in ID	`IfcPerson`	`Attribute>Id`	-	-
Projekt-Info	Planer*in Rolle	`IfcPerson`	`Attribute>Roles`	-	-
Projekt-Info	Planer*in Abteilung	`IfcPerson`	`Addresses>` `Postal>` `InternalLocation`	-	Veraltet
Projekt-Info	Planer*in Firma	`IfcOrganization`	`Attribute>Name`	-	-
Projekt-Info	Planer*in Firmennummer	`IfcOrganization`	`Attribute>Id`	-	-
Projekt-Info	Komplette Kontaktadresse> Kontakt Adresse 1	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Postal` `AddressLines`	-	Veraltet
Projekt-Info	Komplette Kontaktadresse> Kontakt Postfach	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Postal` `PostalBox`	-	Veraltet
Projekt-Info	Komplette Kontaktadresse >Kontakt Ort	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Postal` `Town`	-	Veraltet
Projekt-Info	Komplette Kontaktadresse> Kontakt Staat	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Postal` `Region`	-	Veraltet
Projekt-Info	Komplette Kontaktadresse> Kontakt PLZ	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Postal` `PostalCode`	-	Veraltet
Projekt-Info	Komplette Kontaktadresse> Kontakt Land	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Postal` `Land`	-	Veraltet
Projekt-Info	Planer*in E-Mail	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Telecom` `ElectronicMailAddress`	-	Veraltet
Projekt-Info	Planer*in Telefonnummer	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Telecom` `TelephoneNumbers`	-	Veraltet
Projekt-Info	Planer*in Fax	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Telecom` `FacsimileNumbers`	-	Veraltet
Projekt-Info	Planer*in Web	`IfcPerson & IfcOrganization`	`Attribute>` `Addresses>` `Telecom` `WWWHomePageURL`	-	Veraltet
Geschoss-Einstellungen	Höhenkote	`IfcBuildingStorey`	`Attribute>Elevation`	sichtbar/ bearbeitbar	-
Raumeinstellungen	Name:	`IfcSpace`	`Attribute>LongName`	sichtbar/ bearbeitbar	-
Raumeinstellungen	Nummer (Keine)	`IfcSpace`	`Attribute>Name`	sichtbar/ bearbeitbar	-
(Element-)Einstellungen	Klassifizierung und Eigenschaften>ID-Nr	`(IFC Element-Typ)`	`Attribute>Name`	sichtbar/ bearbeitbar	-
(Element-)Einstellungen	Klassifizierung und Eigenschaften> Klassifizierung	`(IFC Element-Typ)`	`Attribute>ObjectType`	sichtbar/bearbeitbar im Export-Übersetzer, Typ-Zuordnung)	-
(Element-)Einstellungen	Klassifizierung und Eigenschaften> Klassifizierung	`(IFC Element-Typ)`	`Attribute>PredefinedType`	sichtbar/bearbeitbar im Export-Übersetzer, Typ-Zuordnung)	-
(Element-)Einstellungen	Klassifizierung und Eigenschaften> Tragende Funktion	`(IFC Element-Typ)`	`Pset_...Common>` `LoadBearing`	Sichtbar	-
(Element-)Einstellungen	Klassifizierung und Eigenschaften> Lage	`(IFC Element-Typ)`	`Pset_...Common>` `IsExternal`	Sichtbar	-
(Element-)Einstellungen	Klassifizierung und Eigenschaften> Umbau-Status	`(IFC Element-Typ)`	`AC_Pset_RenovationAndPhasing>` `Umbau-Status`	Sichtbar	-
(Element-)Einstellungen	Klassifizierung und Eigenschaften> Klassifizierung	`(IFC Typ Produkt)`	`Attribute>ElementType`	sichtbar/bearbeitbar im Export-Übersetzer, Typ-Zuordnung)	-
(Element-)Einstellungen	Klassifizierung und Eigenschaften> Klassifizierung	`(IFC Typ Produkt)`	`Attribute>PredefinedType`	sichtbar/bearbeitbar im Export-Übersetzer, Typ-Zuordnung)	-
Auswertung (Element)	Allgemein >Eindeutige ID	`(IFC Element-Typ)`	`Attribute>Tag`	sichtbar/ bearbeitbar	-
Fenster/ Türeinstellungen	Vorschau und Positionierung >Breite	`IfcWindow / IfcDoor`	`Attribute>OveralWidth`	Sichtbar	-
Fenster/ Türeinstellungen	Vorschau und Positionierung >Höhe	`IfcWindow / IfcDoor`	`Attribute>OverallHeight`	Sichtbar	-
(automatische Typ-Benennungsregel)	Baustoff/Profilname, Elementabmessungen. Für Multisegmente: Anzahl der Segmente, maximale Segmentabmessungen, Segmentlängen.	`IfcColumn`	`Pset_ColumnCommon>` `Bauteiltyp / Referenz`	sichtbar/ bearbeitbar	-
(automatische Typ-Benennungsregel)	Baustoff/Profilname, Elementabmessungen. Für Multisegmente: Anzahl der Segmente, maximale Segmentabmessungen, Segmentlängen.	`IfcBeam`	`Pset_BeamCommon>` `Bauteiltyp / Referenz`	sichtbar/ bearbeitbar	-
