Aktualisierung mit IFC-Modell

Dieser Befehl (Ablage > Interoperabilität > Aktualisierung mit IFC-Modell) aktualisiert den aktuellen Projektinhalt mit einem IFC-Modell (einer IFC-Datei).

Verwenden Sie diese Funktion, wenn das MEP Designer-Projekt und die IFC-Datei gemeinsame Elemente enthalten und wenn Sie Daten der Projektelemente mit IFC-Daten ergänzen oder ändern wollen.

  • Exportierte Eigenschaften, die IFC-Eigenschaften zugeordnet sind, werden aktualisiert, sofern die richtigen Übersetzer-Einstellungen sowohl beim Export als auch beim Import verwendet werden.
  • Gemeinsame Elemente sind Elemente, deren GlobalId-Attribute im Zielprojekt und im importierten IFC-Modell identisch sind.
  • IFC-Daten enthalten IFC-Attribute, IFC-Eigenschaften und IFC Klassifizierungen

Auf diese Weise wurde dieser Befehl zum Identifizieren und Aktualisieren von Eigenschaftsdaten optimiert. Dieser Befehl eignet sich nicht zum Aktualisieren der Modellgeometrie.

Anmerkung:

  • Das Aktualisieren von Eigenschaften über diesen Befehl funktioniert nur dann korrekt, wenn die Definition der Eigenschaften- und Typ-Zuordnung korrekt und konsistent sowohl beim Export als auch beim Import verwendet werden.
  • Gelöschte und geänderte Elemente werden ignoriert!
  • Geometriedaten (Größe, Farbe, Ebene) werden nicht aktualisiert oder geändert.
  • Eigenschaften von geschützten Projektelementen werden nicht aktualisiert oder geändert.


Arbeitsablauf für die Aktualisierung

  1. Wählen Sie Ablage > Interoperabilität > IFC > Aktualisierung mit IFC-Modell.

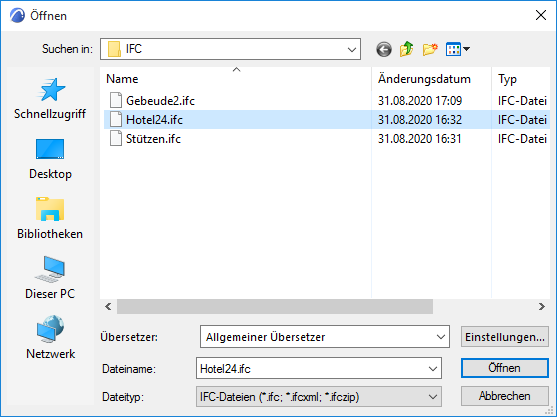

    Im Dialogfenster Öffnen:


    • Suchen Sie ein IFC Modell.
    • Wählen Sie einen passenden Import-Übersetzer. Die Einstellungen zu Typ- und Eigenschaften-Zuordnung des Import-Übersetzers sollten die gleichen sein wie beim IFC-Export des ursprünglichen Modells.
  2. Klicken Sie auf Öffnen.
  3. Im eingeblendeten Dialogfenster stellen Sie die Update-Optionen nach Bedarf ein (siehe  Aktualisierungsoptionen, weiter unten).
  4. Klicken Sie auf OK.

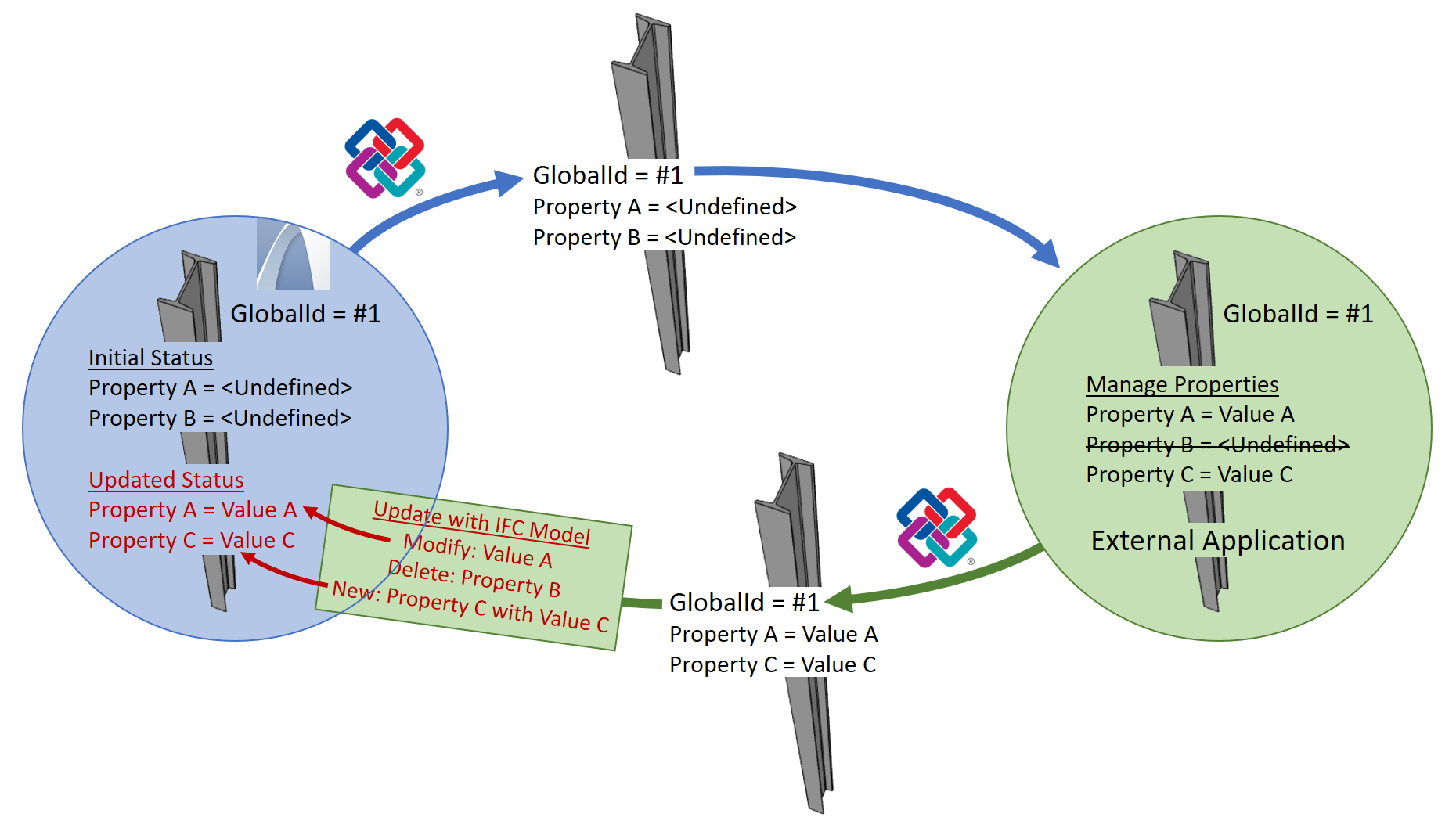

Beispiel-Workflow: Eigenschaften-Zuordnung beim Export und Import

  1. Das-Modell wird mit dem Befehl Ablage > Sichern als IFC exportiert.

    Archicad-Elemente werden zusammen mit ihren IFC-Daten exportiert. Aufgrund der Voreinstellungen der Eigenschaften-Zuordnung des Export-Übersetzers (die auch von den Voreinstellungen der Typ-Zuordnung abhängen) werden MEP Designer-Eigenschaften IFC-Eigenschaften zugeordnet.

  2. Ein externer Fachplaner arbeitet am IFC-Modell, löscht einige Eigenschaften, ändert andere, und fügt neue hinzu.
  3. Das bearbeitete Modell wird zurück nach MEP Designer importiert, über Ablage > Interoperabilität > IFC > Mit IFC-Modell aktualisieren.
  4. Neue und geänderte IFC-Eigenschaften werden dem MEP Designer-Modell hinzugefügt bzw. aktualisiert aufgrund der Definitionen für die Eigenschaften-Zuordnung im Import-Übersetzer.
  • Wichtig: Um die IFC-Eigenschaften wieder existierenden ArchicadMEP Designer Eigenschaften zuzuordnen, vergewissern Sie sich, dass die Option Importieren als Archica

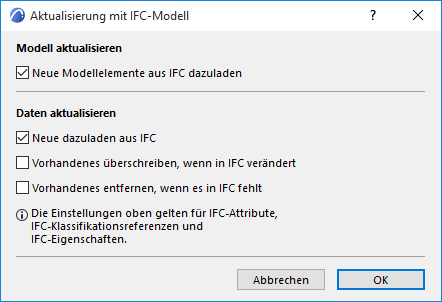

Aktualisierungsoptionen

MEP Designer-Modell aktualisiert werden sollten.

Anmerkung: Diese Optionen für die Datenaktualisierung sind nur für eingehende IFC Attribute und IFC Klassifizierungsreferenzen relevant. Eigenschaften werden anhand der übersetzerbasierten Eigenschaften-Zuordnungsdefinitionen beim Export und Import aktualisiert.

  • Neue Modellelemente aus IFC dazuladen
  • Neue dazuladen aus IFC: IFC Attribute und IFC Klassifikationsreferenzen, die im Zielprojekt noch nicht existieren, werden den gemeinsamen Elementen hinzugefügt.
  • Vorhandenes überschreiben, wenn in IFC verändert: Für gemeinsame Elemente werden die Projektdaten durch die entsprechenden Datenwerte aus der dazugeladenen IFC-Datei geändert. Entsprechende Daten: Attribute und Klassifizierungsreferenzen müssen den gleichen Namen haben.
    Anmerkung: Dies ist ein vollständiges Überschreiben: Alle Werte für Datenelemente mit dem gleichen Namen werden geändert.
  • Vorhandenes entfernen, wenn es in IFC fehlt: Für gemeinsame Elemente werden Projektdaten, die in der dazugeladenen IFC-Datei nicht existieren, entfernt.
