Weitere Einstellungen der Bibliothekselemente (Archicad Legacy Objects)

Wechseln Sie zum Aufrufen dieses Teilfensters zu Dokumentation > Modelldarstellung > Modelldarstellung erstellen.

  • Dieser Bereich und sein Inhalt hängen von den geladenen Bibliotheken ab. Eventuell werden Ihnen mehrere Unterfenster angezeigt: eines für jede geladene Bibliothek in Ihrem Projekt.
  • Die aus einer Bibliothek stammenden Bibliothekselemente werden gemäß der hier festgelegten Modelldarstellung dargestellt.
  • Die Optionen werden nur auf Objekte angewendet, deren GDL-Script so programmiert ist, dass es dies auch zulässt.

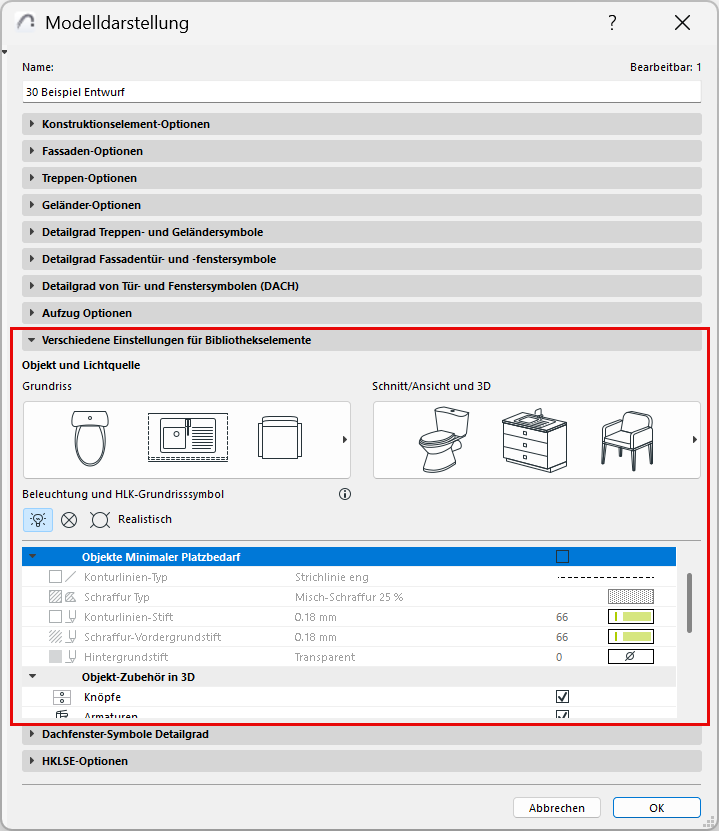

In der INT-Version des Programms sieht das Paneel wie folgt aus:



Minimaler Platzbedarf von Objekten

Haken Sie diese Checkbox an, um den Minimalen Platzbedarf der Objekte im Grundriss mit Kontur und Schraffur anzuzeigen. Wählen Sie Optionen für die Konturlinie (Typ und Stift) und für die Schraffur (Typ, Stift und Hintergrund) aus.

Diese Schraffur kann für alle Objekte angezeigt werden, die einen definierten Parameter "Minimaler Platzbedarf" haben.

  • Für Objekte verwenden Sie die Parameter Minimaler Platzbedarf in den Objekteinstellungen.

Objekt und Beleuchtung Detaillierungsgrad

Stellen Sie die Detaillierung auf dem Grundriss ein:

  • Komplett, Mittel oder Einfach

und in Schnitt/Ansicht und 3D-Projektionen:

  • Komplett, Vereinfacht oder Schematisch

Objekte und Lichtquellen verwenden den modelldarstellungsdefinierten Detaillierungsgrad, der standardmäßig hier definiert wird  (nach Modelldarstellung). Wenn die Einstellung für spezifische Objekt/Lichtquellen verfügbar ist, können Sie den Detaillierungsgrad ihrer Darstellung in den Elementeinstellungen überschreiben (verwenden Sie die Optionen für die 2D- oder 3D-Darstellung)

Siehe 2D- und 3D-Darstellung von Objekten.

Beleuchtung und HKLSE-Plansymbole

Wählen Sie eine der Optionen zum Anzeigen der Grundrisssymbole für Beleuchtungs- und HKLSE-Objekte (z. B. Deckenlampe, Rauchmelder, Luft-Diffuser) im Projekt aus.

  • Komplett
  • Elektrisch
  • Deckenspiegel

Objekt-Zubehör in 3D

Haken Sie die entsprechenden Checkboxen an, um diese Arten von Zubehör in 3D anzuzeigen oder auszublenden:

  • Griffe
  • Armaturen

Objekt-Öffnungslinie in 3D

  • Wählen Sie entwederGriffoderBänder, um die Orientierung der Öffnungslinien festzulegen.
  • Wählen Sie Linientypen (Volllinie, Strichlinie oder Punktlinie) für die Öffnungslinien auf beiden Seiten aus.
    Anmerkung: Diese Optionen sind maßstabsabhängig: Im Allgemeinen werden Öffnungslinien bei einem kleinen Maßstab nicht angezeigt.

Objekt MEP/HKLSE-Verbindungen

Verwenden Sie diese Checkbox, um die Verbindungen ein- oder auszublenden, die an ein beliebiges Objekt in einer HKLSE-Führung angehängt werden können.
