Dialogfenster Subtype Hierarchie (GDL Master- Fenster)

Siehe auch Über GDL-Objekt Subtypen.

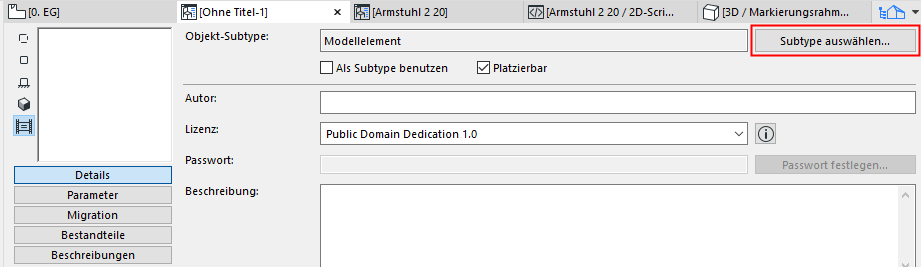

Dieses Dialogfenster kann über die Schaltfläche Subtype auswählen im GDL-Hauptfenster (Ablage > Bibliotheken und Objekte > Neues Objekt) aufgerufen werden



oder über die Symbolleiste GDL-Bibliothekselemente bearbeiten (Fenster > Symbolleisten > GDL-Bibliothekselemente bearbeiten). Sie können sie über das Dialogfenster Arbeitsumgebung Ihrer Menüstruktur hinzufügen.



Die namentlich in der Subtype-Hierarchie verzeichneten Elemente werden mit Kennfarben versehen.

  • Grün bedeutet, dass das betreffende Element platziert werden kann.
  • Schwarz bedeutet, dass das Element nicht allein platziert und nur als Makroreferenz verwendet werden kann.
  • Fett bedeutet, dass das Element eine Subtype-Vorlage ist, die platziert werden kann.

Wenn Sie ein Element in der Hierarchie hervorheben, können Sie seine Eigenschaften im unteren Bereich einsehen.

Unter dem Namen-Feld bezieht sich GUID auf den "Global Unique Identification"-Code des hervorgehobenen Subtyps.

Um eine komplette Beschreibung der Arbeitsweise von GUID zu erhalten, lesen Sie bitte diesen Artikel.

Wählen: Klicken Sie auf diese Schaltfläche, um das Masterfenster des Elementes direkt zu öffnen.

Klon erstellen: Klicken Sie diesen Button an, um eine Kopie des markierten Subtypes mit denselben Eigenschaften zu erzeugen.
