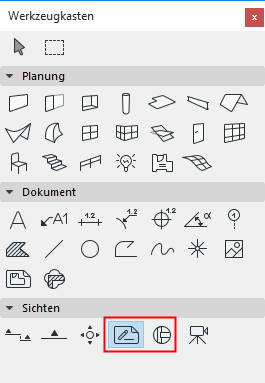

Arbeitsblatt- und Detail-Werkzeug-Einstellungen
Die folgenden Einstellungen funktionieren bei den Arbeitsblatt- und Detail-Werkzeugen im Wesentlichen gleich.
Eine Beschreibung der allgemeinen Einstellungen aller Werkzeuge im Werkzeugkasten finden Sie unter Arbeiten in den Dialogfenstern der Werkzeugeinstellungen.
Für weitere Informationen über diese Ansichten, siehe:
Allgemeines Teilfenster
Referenz-ID: Dieses bearbeitbare Feld enthält die ID des erstellten Detailblickpunktes. Die ID dient zur Identifizierung der Details im Projektfenster und im Navigator.
Name: Geben Sie bei Bedarf einen Namen für die Detailzeichnung ein. Dieser Name erscheint in der Navigatorpalette und in der Titelleiste des Detail-Fensters.
Verwenden Sie die nächsten Popup-Fenster, um entweder einen neuen Detail-Marker zu platzieren (Detail-Grundeinstellungen) oder den ausgewählten Detail-Marker neu zu definieren:
Platzieren eines neuen Arbeitsblatt- oder Detail-Markers (Grundeinstellung)
Wenn Sie Neuen Blickpunkt erstellen auswählen,
Wählen Sie eines der Elemente aus, über die der Marker Informationen anzeigen soll:
oder
Wenn Sie Verknüpften Marker platzieren auswählen,
Wählen Sie eines der Elemente aus, über die der Marker Informationen anzeigen soll:
- einen ausgewählten Ausschnitt
- eine ausgewählte Zeichnung
- die erste platzierte Zeichnung der ausgewählten Projekt-Sicht
- Die erste platzierte Zeichnung des ausgewählten Ausschnitts
Wenn Sie Nicht-verknüpften Marker platzieren auswählen,
enthält der Marker keine verknüpften Informationen; Sie können einen individuellen Text im Marker-Teilfenster unten eingeben.
Referenz zu: Zeigt den Pfad (Position in der Navigator-Hierarchie) des ausgewählten Referenzelements an.
Nur Konstruktionselemente kopieren: Wenn dieses Kästchen markiert ist, werden nur 2D-Linien/Schraffuren und Konstruktions-Elemente aus dem Modell-Ausschnitt zerlegt und in den Detail-Blickpunkt kopiert (ohne Bemaßungen/Anmerkungen).
Informationen zu Anmerkungselementen, die vom Detailrahmen geschnitten werden, finden Sie in Von der Begrenzung geschnittene Anmerkungen, Bemaßungen und Marker.
Neu Definieren eines platzierten Markers:
Verwenden Sie das Popup-Menü nach Bedarf zum Ändern des Status des ausgewählten Markers (entweder Quell-Marker, Verknüpfter Marker oder Nicht-verknüpfter Marker).
Zum Neudefinieren der Marker-Informationen: Wählen Sie aus den Popup-Auswahlen aus, oder klicken Sie auf die Schaltfläche Durchsuchen, um den Blickpunkt/den Ausschnitt/die Zeichnung auszuwählen, dessen/deren Informationen Sie im Marker anzeigen wollen. Die verfügbaren Auswahlmöglichkeiten hängen vom Status des Markers ab (Quell-Marker, Verknüpfter Marker oder Nicht-verknüpfter Marker).
Geben Sie für einen nicht-verknüpften Marker einen individuellen Text im Marker-Teilfenster unten ein.
Marker-Teilfenster
"Markertyp auswählen"-Popup: Wählen Sie einen parametrischen Marker aus dieser Liste.
Das gewählte 2D Symbol des Markers erscheint im Vorschaufenster.
Bestimmen Sie Markergröße und Stiftfarbe.
Einheitlicher Marker-Stift: Markieren Sie dieses Kästchen, um die Stiftfarbe für alle Teile des Marker-Symbols zu verwenden, unabhängig von den eventuell an anderer Stelle für diesen Marker definierten individuellen Farben.
Markerwinkel: Verwenden Sie diese Steuerelemente, um den gewünschten Markerwinkel festzulegen. Definieren Sie den Winkel als relativ zur Ansicht oder zum Modell.
