Καλωσήλθατε στο MEP Designer!
Το MEP Designer είναι μία εξειδικευμένη λύση BIM για μηχανολόγους μηχανικούς. Βασισμένο στην πλατφόρμα Archicad, επιτρέπει αποτελεσματική μοντελοποίηση, τεκμηρίωση και συντονισμό των συστημάτων ΜΗΥ (αεραγωγοί, σωληνώσεις και καλωδιώσεις) μέσα σε ένα περιβάλλον συνεργασίας BIM.
Πώς εντάσσεται το MEP Designer στη ροή εργασίας ενός μηχανικού - με ή χωρίς το Archicad; Δείτε αυτές τις ενότητες:
Εργαλειοθήκη εστιασμένη στον ΜΗΥ σχεδιασμό
Τεκμηρίωση και δημιουργία άποψης: Όλα τα χαρακτηριστικά
Βασικά αρχιτεκτονικά στοιχεία: Δημιουργία και επεξεργασία - Εμφάνιση με υπερισχύον γραφικό
Αρχιτεκτονικά στοιχεία μόνο για προβολή (από εισαγόμενα μοντέλα Archicad)
Διαδραστικός Πίνακας για δεδομένα, σχετικά με ΜΗΥ
TeamWork με το MEP Designer και το Archicad
Εργαλειοθήκη εστιασμένη στον ΜΗΥ σχεδιασμό
Η διεπαφή του MEP Designer είναι βελτιστοποιημένη για μηχανολογικές ΜΗΥ εργασίες. Η εργαλειοθήκη ΜΗΥ περιέχει ένα ευρύ φάσμα εξειδικευμένων εργαλείων:
Περιλαμβάνονται επίσης τα πλήρως λειτουργικά εργαλεία Χώρος, Μορφή και Άνοιγμα, για την υποστήριξη ακριβούς μοντελοποίησης εντός της δομής κτηρίου.
Τεκμηρίωση και δημιουργία άποψης: Όλα τα χαρακτηριστικά
Χρησιμοποιήστε το πλήρες σύνολο εργαλείων τεκμηρίωσης (όπως διαστάσεις και σημάνσεις) και εργαλείων δημιουργίας σ-άποψης (όπως τομές, όψεις και λεπτομέρειες) για να ολοκληρώσετε το ΜΗΥ μοντέλο.
Βασικά αρχιτεκτονικά στοιχεία: Δημιουργία και επεξεργασία - Εμφάνιση με υπερισχύον γραφικό

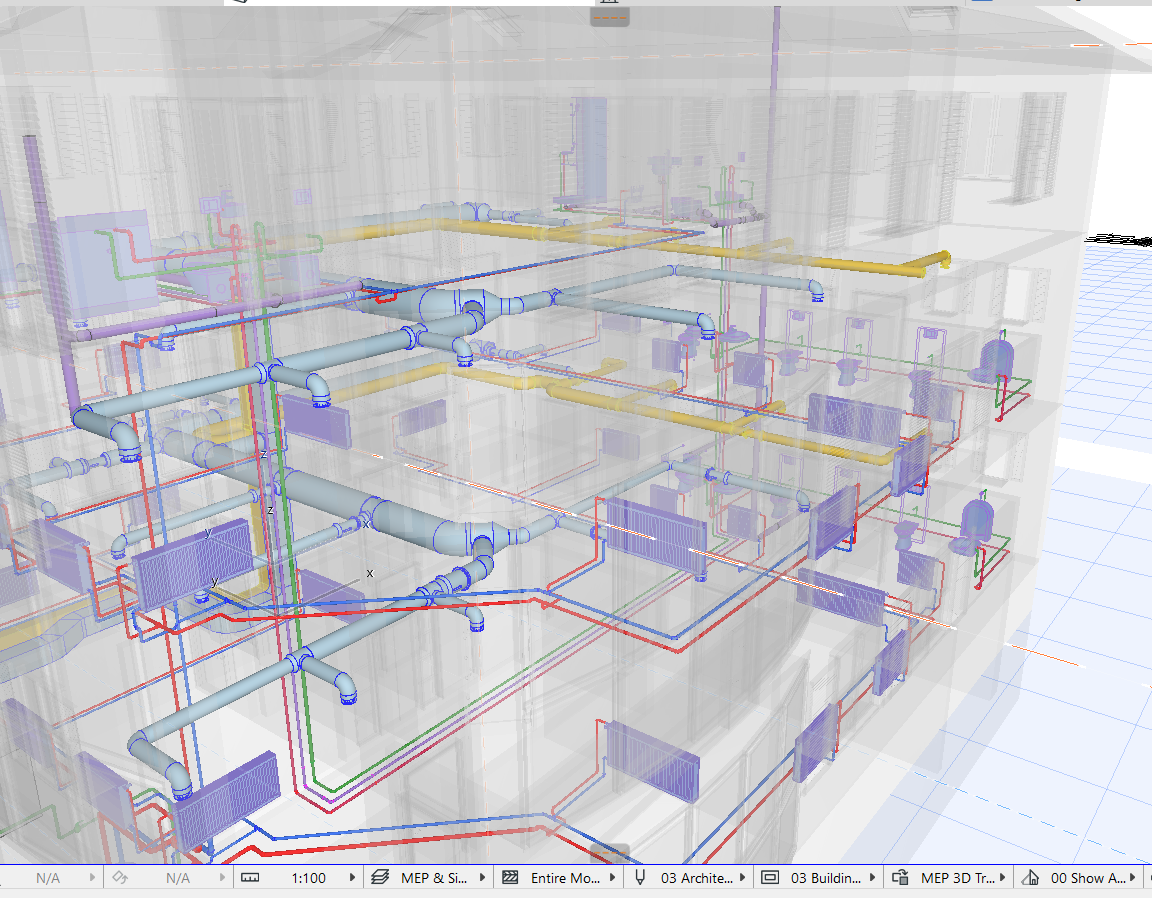

Είναι διαθέσιμο ένα περιορισμένο σύνολο βασικών αρχιτεκτονικών εργαλείων. Μπορείτε να δημιουργείτε και να επεξεργάζεστε τις ακόλουθες δομές, αλλά προορίζονται ως αναφορά για το ΜΗΥ μοντέλο σας και εμφανίζονται με ένα γκρι, υπερισχύον γραφικό.
Υποστηρίζονται σύνθετες και σύμπλοκες (από διατομή) δομές, αλλά και αυτές εμφανίζονται με ένα γκρι, υπερισχύον γραφικό - οι στρώσεις δεν είναι ορατές στο μοντέλο.
Χρησιμοποιήστε τα Υπερισχύοντα Γραφικά για να ρυθμίσετε με ακρίβεια την επιθυμητή διαφάνεια κάθε αρχιτεκτονικού στοιχείου.
|
Δημιουργία και επεξεργασία αυτών των στοιχείωνΕμφανίζονται με υπερισχύον γραφικό |
|
Τοίχος |
|
Πλάκα |
|
Υποστύλωμα |
|
Δοκός |
|
Στέγη |
|
Αντικείμενο |
|
Πόρτα |
|
Παράθυρο |
Αρχιτεκτονικά στοιχεία μόνο για προβολή (από εισαγόμενα μοντέλα Archicad)
Εάν ανοίξετε ένα μοντέλο Archicad στο MEP Designer, θα δείτε όλα τα στοιχεία του μοντέλου.
Ωστόσο, ορισμένα στοιχεία Archicad δεν μπορούν να δημιουργηθούν ή να υποστούν επεξεργασία στο MEP Designer (μπορείτε να δείτε τις ρυθμίσεις τους, αλλά δεν μπορείτε να τις αλλάξετε).
Αυτά τα κατασκευαστικά στοιχεία εμφανίζονται με ένα γκρι, υπερισχύον γραφικό.
Χρησιμοποιήστε τα Υπερισχύοντα Γραφικά για να ορίσετε την επιθυμητή διαφάνεια για κάθε αρχιτεκτονικό στοιχείο.
|
Στοιχεία μόνο για προβολή (Αδυναμία δημιουργίας ή επεξεργασίας)Εμφανίζονται με υπερισχύον γραφικό |
|
Κέλυφος |
|
Σκάλα |
|
Κιγκλίδωμα |
|
Τοιχοπέτασμα |
|
Φεγγίτης |
|
Γωνιακό Παράθυρο |
|
Άκρο Τοίχου |
|
Ανάγλυφο |
Διαδραστικός Πίνακας για δεδομένα, σχετικά με ΜΗΥ

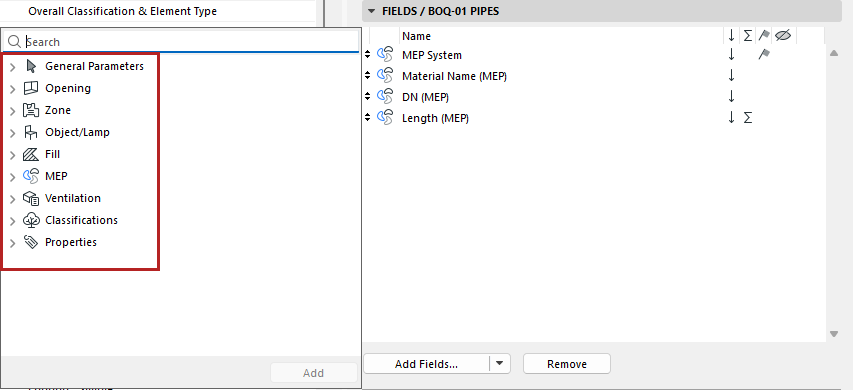

Ο Διαδραστικός Πίνακας είναι διαθέσιμος για ευέλικτη καταγραφή γενικών και ειδικών, ανά στοιχείο, δεδομένων (παράμετροι, ταξινομήσεις, ιδιότητες) για τα εξής στοιχεία:
|
Διαδραστικός Πίνακας:Καταγράφει παραμέτρους σχετικές με: |
|
ΜΗΥ Στοιχεία |
|
Αερισμός |
|
Άνοιγμα |
|
Χώρος |
|
Αντικείμενο/Φ. Πηγή |
|
Ράστερ |
TeamWork με MEP Designer και Archicad
Χρησιμοποιώντας τη λειτουργία Teamwork, μπορείτε να μοιραστείτε μία μελέτη MEP Designer και να προσκαλέσετε άλλους χρήστες MEP Designer ή Archicad να συνεργαστούν σε αυτήν.
Οι χρήστες MEP Designer μπορούν επίσης να συμμετέχουν σε μία TW Μελέτη που έχει μοιραστεί από το Archicad.
Διατίθεται ένας προκαθορισμένος ρόλος «Μηχανικός ΜΗΥ», με συγκεκριμένα δικαιώματα για μηχανικούς ΜΗΥ:
Εργασία με μελέτες Archicad
Το MEP Designer χρησιμοποιεί τις ίδιες διατάξεις αρχείων μελέτης (.pln, .pla) με το Archicad.
- Άνοιγμα/Συγχώνευση: Μπορείτε να ανοίξετε ή να συγχωνεύσετε μοντέλο ή πινακίδες Archicad στο MEP Designer. Τα κατασκευαστικά στοιχεία Archicad εμφανίζονται με ένα υπερισχύον γραφικό και η επεξεργασία είναι περιορισμένη ή μη διαθέσιμη, ανάλογα με το εργαλείο (δείτε παραπάνω).
Μπορείτε επίσης να κάνετε αντιγραφή και επικόλληση στοιχείων μεταξύ του Archicad και του MEP Designer.
- Διασυνδέσεις: Στο MEP Designer, τα μοντέλα Archicad μπορούν να αναφέρονται ως Διασυνδέσεις, αλλά αυτές οι Διασυνδέσεις δεν μπορούν να τροποποιηθούν.
