Γραφική Επεξεργασία ΜΗΥ στοιχείων

Ταχύτερες συνδέσεις θυρών

Στην 2D κάτοψη, η όδευση μπορεί πλέον να ξεκινήσει από οποιαδήποτε θύρα, ακόμη και όταν πολλαπλές θύρες βρίσκονται ακριβώς η μία πάνω από την άλλη. Όταν ξεκινάτε την όδευση από μια τέτοια συσκευή, ένα κείμενο πληροφοριών εμφανίζει τις λεπτομέρειες της θύρας και τη στάθμη της.

Μπορείτε πλέον να χρησιμοποιήσετε το πλήκτρο Tab για να περιηγηθείτε διαδοχικά σε όλες τις διαθέσιμες θύρες και να επιλέξετε αυτήν με την οποία θέλετε να συνεχίσετε - χωρίς να χρειάζεται να μεταβείτε στο 3D

Δείτε το Βίντεο: Διαχείριση επικαλυπτόμενων συνδέσεων

Διαισθητική τοποθέτηση εν σειρά εξοπλισμού

Σχήμα 1. Τρίοδη βαλβίδα: Επιλέξτε έναν σωλήνα και κάντε κλικ για τοποθέτηση	Σχήμα 2. Στοιχείο Coil: επιλέξτε έναν οριζόντιο αεραγωγό και κάντε κλικ για τοποθέτηση

Βελτιωμένη γραφική επεξεργασία ΜΗΥ στοιχείων και οδεύσεων

Χρησιμοποιήστε τους κόμβους γραφικής επεξεργασίας για να προσαρμόσετε συνδέσεις και γεωμετρία στοιχείων - χωρίς να απαιτείται πληκτρολόγηση σε διαλόγους.

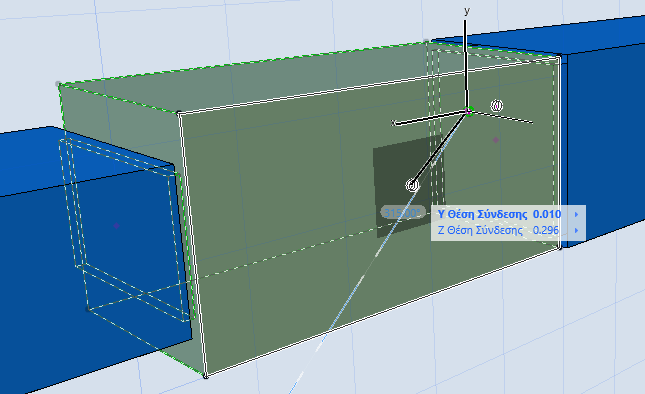

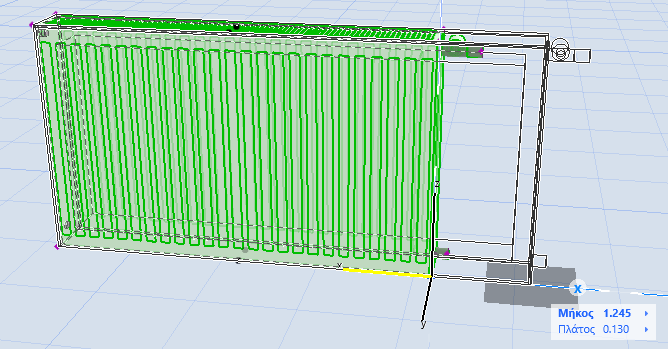

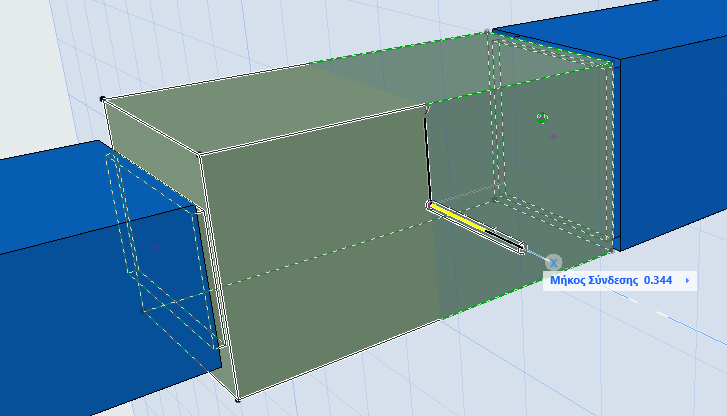

Σχήμα 3. Επανατοποθέτηση των συνδέσεων	Σχήμα 4. Ορισμός μήκους σύνδεσης	Σχήμα 5. Μήκος, πλάτος, ύψος

Στοιχίστε μία κατακόρυφη όδευση (π.χ. ορθογωνικό αεραγωγό ή σχάρα καλωδίων) όπως απαιτείται - στη συνέχεια μπορείτε να ξεκινήσετε οριζόντια όδευση από τη νέα θέση.

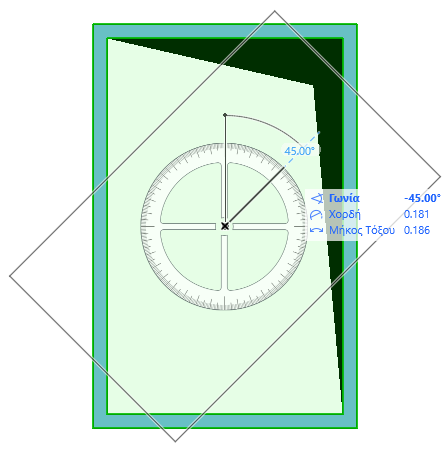

Σχήμα 6. Στροφή κατακόρυφης όδευσης

Δείτε το Βίντεο: Βελτιωμένη γραφική επεξεργασία
