Απόκλιση Όλων των Ακμών

Χρησιμοποιήστε την εντολή Επεξεργασία > Αναμόρφωση > Απόκλιση για να αποκλίνετε όλες τις ακμές ενός υφιστάμενου στοιχείο. Αυτή η λειτουργία ισχύει για:

• όλα τα στοιχεία που είναι πολυγωνικά (σε αυτά συμπεριλαμβάνονται οι splines καθώς και τα πιο προφανή πολυγωνικού τύπου στοιχεία)
• πολλά συνδεόμενα στοιχεία του ίδιου τύπου, με την προϋπόθεση ότι είναι όλα επιλεγμένα: για παράδειγμα, δύο γραμμές που συναντώνται σε ένα σημείο

  Δείτε επίσης: Απόκλιση Πλευράς - Σταθερό Εμβαδόν.

1. Επιλέξτε το Στοιχείο(α) για το οποίο θέλετε να εφαρμοστεί η Απόκλιση.
2. Επιλέξτε την εντολή Απόκλιση όλων των Πλευρών με έναν από τους εξής τρόπους:
   • με το εικονίδιο Απόκλιση της ΜικροΠαλέτας (κάντε κλικ σε μία κορυφή, σε μία πλευρά ή στο πέρας μίας γραμμής αναφοράς του επιλεγμένου στοιχείου)





   • από το μενού Επεξεργασία > Αναμόρφωση
   • από τη γραμμή εργαλείων Επεξεργασία Στοιχείων.
3. Ένα υποθετικό περίγραμμα του αναλογικά μεγαλύτερου ή μικρότερου πολυγώνου, ακολουθεί την κίνηση του κέρσορα. Κάντε κλικ στο σημείο που σας ικανοποιεί το νέο μέγεθος του πολυγώνου.

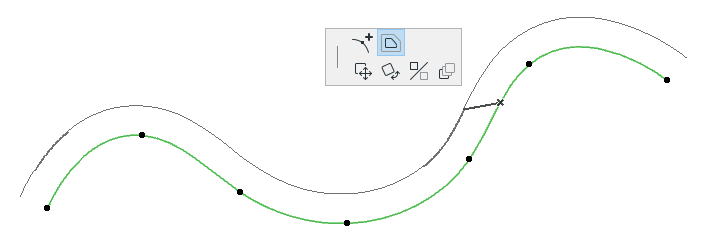

Χρήση Απόκλισης για τη Δημιουργία Ενός ή Περισσότερων Αντιτύπων Στοιχείου

1. Όπως περιγράψαμε παραπάνω, επιλέξτε το αρχικό στοιχείο και εκτελέστε την εντολή Απόκλιση.
2. Πατήστε το πλήκτρο Ctrl (Mac: Opt) και σύρετε τον κέρσορα στη θέση εφαρμογής της Απόκλισης.

   Για δημιουργία πολλών αντιτύπων: Πατήστε τα πλήκτρα Ctrl+Alt (Mac: Cmd+Opt) και στη συνέχεια σύρετε τον κέρσορα

3. Κάντε κλικ για να τοποθετήσετε το νέο στοιχείο(α).





Δέσμευση Απόκλισης

Δείτε: Δεσμεύσεις Απόκλισης και Πολλαπλής Απόκλισης (Συσχετισμένες Μέθοδοι Κατασκευής).
