Αλλαγή Μεγέθους (Μεγέθυνση ή Σμίκρυνση) Στοιχείων

Η εντολή Επεξεργασία > Αναμόρφωση > Αλλαγή Μεγέθους (διαθέσιμη και στην Τυπική γραμμή εργαλείων) σας επιτρέπει να μεγεθύνετε ή να σμικρύνετε επιλεγμένα στοιχεία, με την εισαγωγή αριθμητικών ή γραφικών πληροφοριών.

Αυτή η δυνατότητα είναι διαθέσιμη μόνο στα παράθυρα 3D και Κάτοψη, και - μόνο για 2D σχεδιαστικά στοιχεία - στα παράθυρα Τομή/Όψη, 3D Έγγραφο και Λεπτομέρεια/Φύλλο Εργασίας.

Ο διάλογος που ανοίγει με αυτήν την εντολή, προσφέρει περαιτέρω επιλογές για την αναπροσαρμογή του πάχους Τοίχων και Υποστυλωμάτων, των GDL Αντικειμένων, των κειμένων, των βελών και των σημαδιών.

1. Επιλέξτε τα στοιχεία που θέλετε να μετασχηματίσετε και επιλέξτε την εντολή Αλλαγή Μεγέθους.

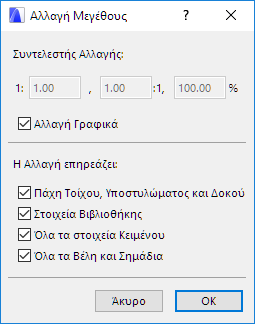

2. Στον διάλογο που εμφανίζεται, εισάγετε μία τιμή σε οποιοδήποτε από τα πεδία συντελεστή αλλαγής. Βεβαιωθείτε ότι δεν είναι τσεκαρισμένο το κουτάκι Αλλαγή Γραφικά.





   • Συντελεστής Αλλαγής: Χρησιμοποιήστε οποιονδήποτε από τους τρεις τρόπους καθορισμού του συντελεστή αλλαγής που θέλετε. (Αν εισάγετε μία τιμή σε ένα πεδίο, τα άλλα δύο θα συμπληρωθούν αυτόματα).
   • Αλλαγή πάχους τοίχου, υποστυλώματος: Για τοίχους, υποστυλώματα και δοκούς, θα αλλάξει το πάχος και το μήκος.
   • Αλλαγή Μεγέθους για τα Στοιχεία ΒΙΒΛΙΟΘΗΚΗΣ: Οποιοδήποτε επιλεγμένο στοιχείο ΒΙΒΛΙΟΘΗΚΗΣ θα αλλάξει μέγεθος.
   • Αλλαγή Μεγέθους για Όλα τα στοιχεία Κειμένου: Όλα τα κείμενα και οι σημάνσεις θα αλλάξουν μέγεθος.
   • Αλλαγή Μεγέθους για Όλα τα Βέλη και Σημάδια: Θα τροποποιηθούν τα μεγέθη όλων των βελών/σημαδιών.
3. Κάντε κλικ στο OK.
4. Κάντε κλικ στο παράθυρο για να καθορίσετε το σημείο ή την πλευρά των στοιχείων που θέλετε να παραμείνει στην αρχική της θέση.

Για να εκτελέσετε τη λειτουργία γραφικά:

1. Ανοίξτε τον διάλογο Αλλαγή Μεγέθους.
2. Τσεκάρετε το κουτάκι Αλλαγή Γραφικά.
3. Σχεδιάστε ένα διάνυσμα μετασχηματισμού για να ορίσετε το συντελεστή αλλαγής και τη θέση των στοιχείων που θα αλλάξουν μέγεθος.
   Σημείωση: Η Αλλαγή Μεγέθους δεν επηρεάζει τα ομαδοποιημένα στοιχεία. Για να αλλάξετε μέγεθος σε ομαδοποιημένα στοιχεία, απομαδοποιήστε τα ή επιλέξτε την εντολή Προσωρινή Διάσπαση Ομάδων.

   Για περισσότερες πληροφορίες, δείτε: Ομαδοποίηση Στοιχείων.
