Δημιουργία Συναρμογής ή Απότμησης

Χρησιμοποιήστε την εντολή Επεξεργασία > Αναμόρφωση > Συναρμογή/Απότμηση για να συναρμόσετε ή να αποτμήσετε δύο ευθείες γραμμές/πολυΓΡΑΜΜΕΣ, τοίχους στο σημείο συνάντησής τους, ή τη γωνία(ες) ενός πολυγωνικού στοιχείου.

Αυτές οι εντολές είναι επίσης διαθέσιμες στην Τυπική γραμμή εργαλείων.

Για ειδικές επιλογές συναρμογής/απότμησης που διατίθενται για τις Μορφές, δείτε: Βασική Επεξεργασία Μορφής: Συναρμογή/Απότμηση μίας Μορφής.

Για να ανοίξετε τον διάλογο Συναρμογή/Απότμηση, τις δύο γραμμές, ή το πολυγωνικό στοιχείο.

Στη συνέχεια, κάντε ένα από τα ακόλουθα:

• Επιλέξτε την εντολή Επεξεργασία > Αναμόρφωση > Συναρμογή/Απότμηση ή

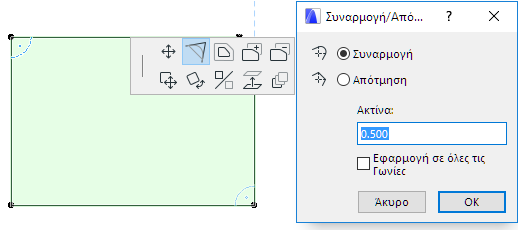

• Επιλέξτε το εικονίδιο Συναρμογή/Απότμηση της ΜικροΠαλέτας, όταν το επιλεγμένο στοιχείο είναι ένα πολύγωνο.





Επιλέξτε Συναρμογή ή Απότμηση:

• Η Συναρμογή ενώνει τα ακραία σημεία των δύο ευθύγραμμων τμημάτων με ένα Τόξο.
• Η Απότμηση ενώνει τα ακραία σημεία των δύο ευθύγραμμων τμημάτων με ένα ευθύγραμμο τμήμα που αποκόπτει τις γωνίες.
• Εισάγετε μία ακτίνα για τη συναρμογή/απότμηση. Η απότμηση δεν έχει ακτίνα, αλλά θα σχεδιάζεται ως η χορδή του τόξου της καθοριζόμενης ακτίνας.
  Σημείωση: Εάν η τρέχουσα ακτίνα συναρμογής είναι μεγαλύτερη από τα γειτονικά ευθ. τμήματα, τότε μειώνεται αυτόματα στο μήκος του μικρότερου ευθ. τμήματος.
• Πατήστε το OK.
  Σημείωση: Οι εντολές Συναρμογή, Απότμηση και Τομή/Σύνδεση δεν επενεργούν σε ομαδοποιημένα στοιχεία, εκτός εάν έχει ενεργοποιηθεί η Προσωρινή Διάσπαση Ομάδων.

  Δείτε: Προσωρινή Διάσπαση Ομάδων.
