Τοιχοπετάσματα και Άλλα Στοιχεία

Ένωση Τοίχου με Τοιχοπέτασμα

Ένα Τοιχοπέτασμα μπορεί να ενωθεί με έναν ή περισσότερους Τοίχους.

• Εάν μετακινήσετε ή στρέψετε το Τοιχοπέτασμα, τότε ο συνδεδεμένος τοίχος θα τεντωθεί αναλόγως.
• Η εντολή Ένωση είναι επίσης χρήσιμη στην προσαρμογή της γεωμετρίας του τοίχου σε ένα κεκλιμένο Τοιχοπέτασμα.

Για να ενώσετε έναν Τοίχο με ένα Τοιχοπέτασμα:

1. Επιλέξτε τους Τοίχους(ο) και το Τοιχοπέτασμα. (Μπορείτε να επιλέξετε οποιονδήποτε αριθμό τοίχων, αλλά μόνον ένα Τοιχοπέτασμα).
2. Χρησιμοποιήστε την εντολή Σχεδίαση > Τροποποίηση Τοιχοπετάσματος > Ένωση Τοίχου(ων) με Τοιχοπέτασμα...

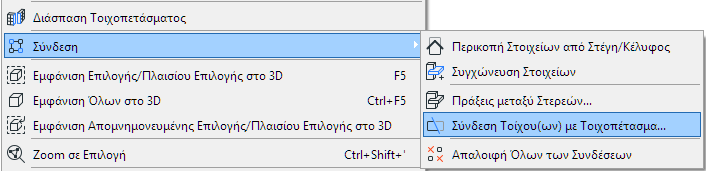

   ή την εντολή Σύνδεση > Ένωση Τοίχου(ων) με Τοιχοπέτασμα από το θεματικό μενού.





3. Εμφανίζεται ο διάλογος Ένωση Τοίχου(ων) με Τοιχοπέτασμα. Χρησιμοποιήστε αυτόν τον διάλογο για να προσδιορίσετε με ακρίβεια το σημείο σύνδεσης του τοίχου(ων) με το Τοιχοπέτασμα.

   Δείτε λεπτομέρειες παρακάτω.

4. Πατήστε Ένωση.

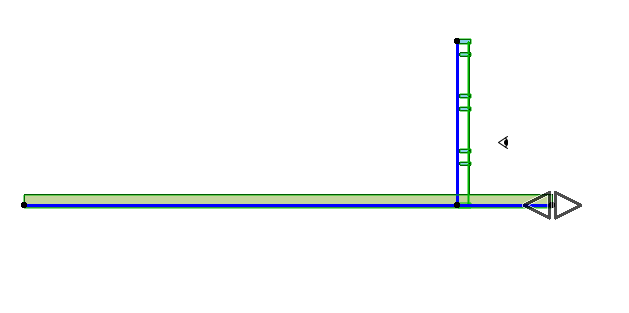

5. Εάν τα άκρα του τοίχου και του Τοιχοπετάσματος δεν συμπίπτουν, εμφανίζεται ο κέρσορας Μάτι: κάντε κλικ για να καθορίσετε ποιο άκρο του τοίχου θέλετε να ενωθεί με το Τοιχοπέτασμα.

   Καθώς κινείτε τον κέρσορα προς ένα από τα άκρα του τοίχου, εμφανίζεται επάνω στον τοίχο ένα διπλό-βέλος, που υποδεικνύει το άκρο που θα ενωθεί εάν κάνετε κλικ τώρα.





Ένωση Τοίχου με Τοιχοπέτασμα

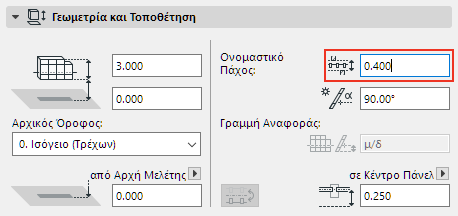

• Ένωση με Πάχος Τοιχοπετάσματος: Αυτή είναι η προκαθορισμένη επιλογή. Αυτές οι τιμές απόκλισης Εντός και Εκτός έχουν άθροισμα το Ονομαστικό Πάχος του Τοιχοπετάσματος, όπως καθορίζεται στο Πάνελ Γεωμετρία και Τοποθέτηση του διαλόγου Ρυθμίσεις Συστήματος Τοιχοπετάσματος. Στο παράδειγμά, το Ονομαστικό Πάχος είναι ορισμένο σε 400mm.





• Εκτός: η τιμή του καθορίζει το σημείο στο οποίο οι τοίχοι που έρχονται από την “εξωτερική” κατεύθυνση του Τοιχοπετάσματος, θα ενωθούν σε αυτό το Τοιχοπέτασμα.
• Εντός: η τιμή του καθορίζει το σημείο στο οποίο οι τοίχοι που έρχονται από την “εσωτερική” κατεύθυνση του Τοιχοπετάσματος, θα ενωθούν σε αυτό το Τοιχοπέτασμα.

Τα Εντός και Εκτός σημεία ένωσης τοίχου εκφράζονται σαν απόκλιση από την Επιφάνεια Βάσης, όπως φαίνεται στον διάλογο “Ένωση Τοίχου με Τοιχοπέτασμα”.

Με πρόθεση την ένωση τοίχων με απόκλιση από αυτό το Τοιχοπέτασμα, το μέρος “Εντός” αυτού του Ονομαστικού Πάχους είναι ίσο με την Απόκλιση Πάνελ από την Επιφάνεια Αναφοράς (στο παράδειγμα είναι 250). Το μέρος “Εκτός” είναι το υπόλοιπο από το Ονομαστικό Πάχος (στο παράδειγμα είναι 150).

• Ειδική απόκλιση: Κάντε κλικ σε αυτό για να σταματήσετε τους παρακείμενους Τοίχους(ο) σε σημεία διαφορετικά από το ονομαστικό πάχος του Τοιχοπετάσματος. Εισάγετε τιμές για την απόκλιση από την Επιφάνεια Βάσης του Τοιχοπετάσματος για τα Εκτός και Εντός σημεία σύνδεσης τοίχου.

Για επαναπροσδιορισμό της απόκλισης ενός ήδη συνδεδεμένου τοίχου, κάντε νέα Ένωση.

Διαχείριση Ενώσεων Τοιχοπετάσματος

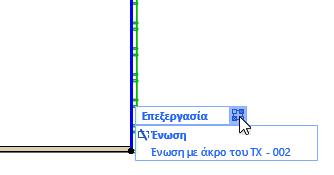

Επιλεγμένα στοιχεία που συμμετέχουν στην ένωση Τοιχοπετάσματος και Τοίχου(ων) εμφανίζονται με μία “Λαβή”. Κάντε κλικ στη Λαβή για να δείτε μία λίστα των Συνδέσεων (συμπεριλαμβανομένων των Πράξεων μεταξύ Στερεών και των Περικοπών, καθώς και των ενώσεων Τοίχων/Τοιχοπετασμάτων) στις οποίες συμμετέχει το επιλεγμένο στοιχείο. Χρησιμοποιήστε τη λίστα για να διαχειριστείτε αυτές τις σχέσεις.

Για περισσότερες πληροφορίες, δείτε: Διαχείριση Συνδέσεων Στοιχείου.
