Οι Σκάλες δεν είναι συσχετισμένες με άλλα 3D στοιχεία. Για να ενώσετε μία Σκάλα με μία Πλάκα ή με έναν Τοίχο, χρησιμοποιήστε τις Πράξεις Μεταξύ Στερεών.
Ωστόσο, μπορείτε να χρησιμοποιείτε Ρυθμίσεις Σκάλας (Δομή Βραχίονα):
για να καθορίζετε τα άκρα των δομών Σκάλας
για να δημιουργείτε συνδέσεις μεταξύ Βραχιόνων και Πλατύσκαλων Σκάλας. Μπορείτε να χρησιμοποιείτε διαφορετικές συνδέσεις εντός μίας μεμονωμένης Σκάλας.

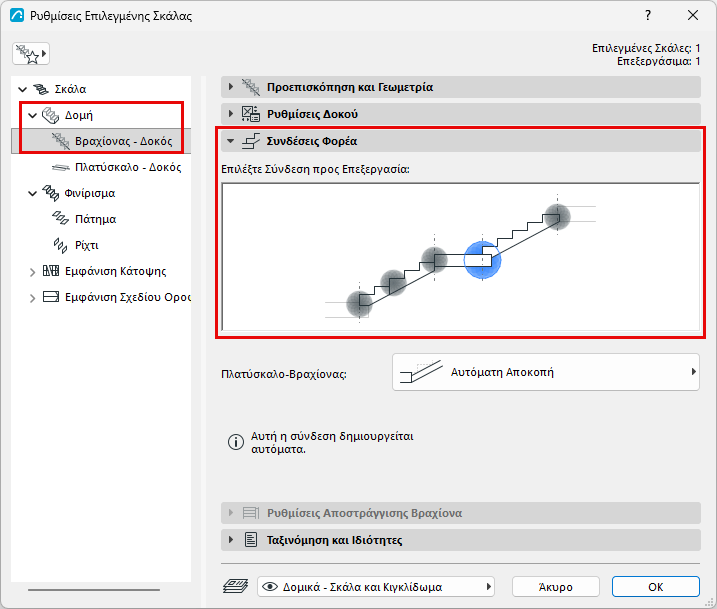

Για να ρυθμίσετε Άκρα και Συνδέσεις της Σκάλας, πηγαίνετε στη σελίδα Ρυθμίσεις Δομής Βραχίονα, και το Πάνελ Συνδέσεις Φορέα. Αυτό το πάνελ είναι διαθέσιμο και στις Ρυθμίσεις Σκάλας (Δομή Βραχίονα) και στην φάση Επεξεργασίας για επιλεγμένη Δομή Βραχίονα.
Εδώ γίνεται ο χειρισμός όλων των συνδέσεων και των άκρων Βραχίονα και Πλατύσκαλου Σκάλας:

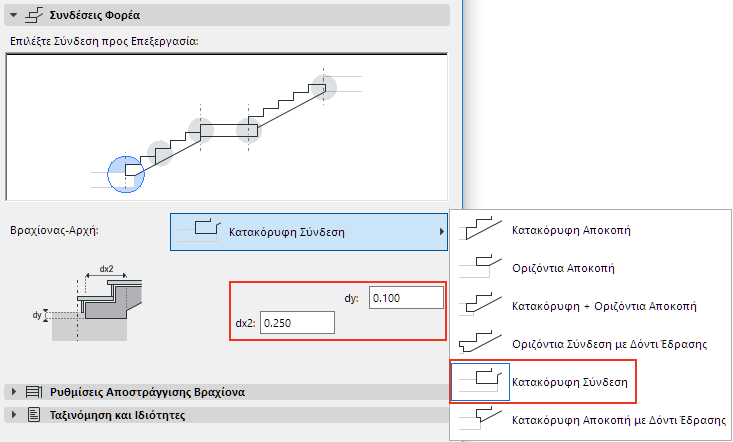

Βραχίονας-Αρχή
Βραχίονας-Τέλος
Βραχίονας-Πλατύσκαλο

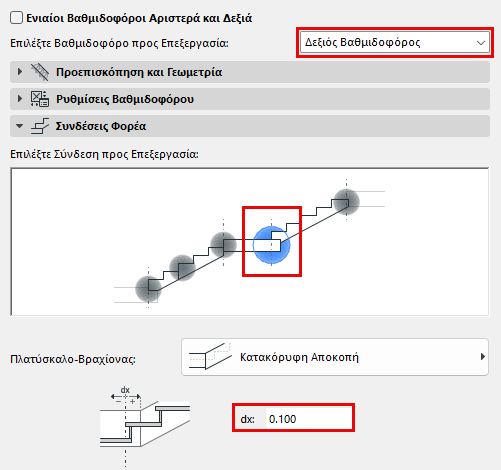

Πλατύσκαλο-Βραχίονας
Βραχίονας-Βραχίονας

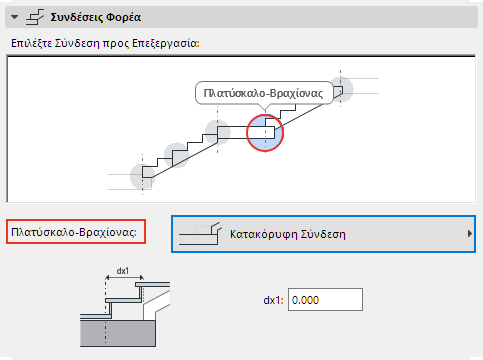

Στην Προεπισκόπηση, αιωρήστε τον κέρσορα και κάντε κλικ για να επιλέξετε την σύνδεση ή το άκρο που θέλετε να επεξεργαστείτε.
Από το pop-up, επιλέξτε τον επιθυμητό τύπο Σύνδεσης. Είναι ένα σταθερό σύνολο επιλογών, που ποικίλει ανάλογα με τη δομή και τον τύπο σύνδεσης.

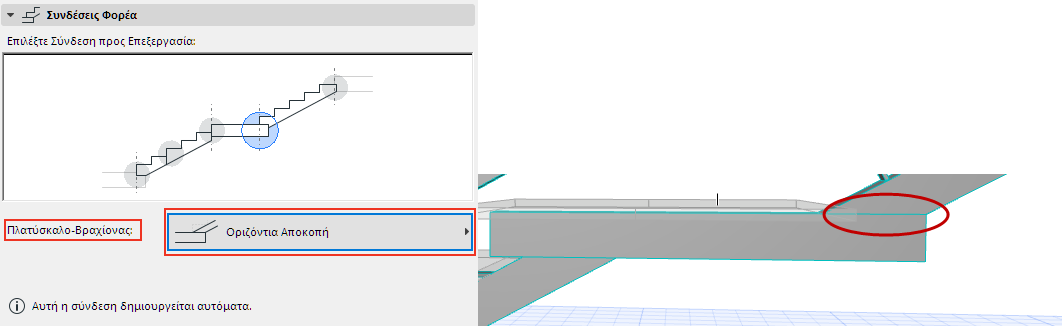

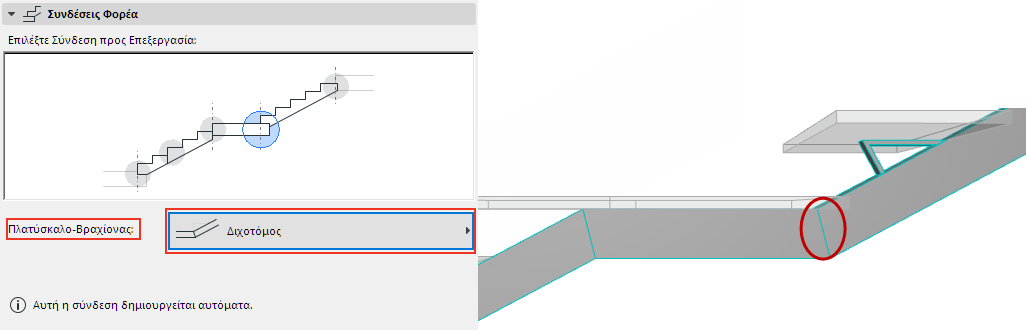

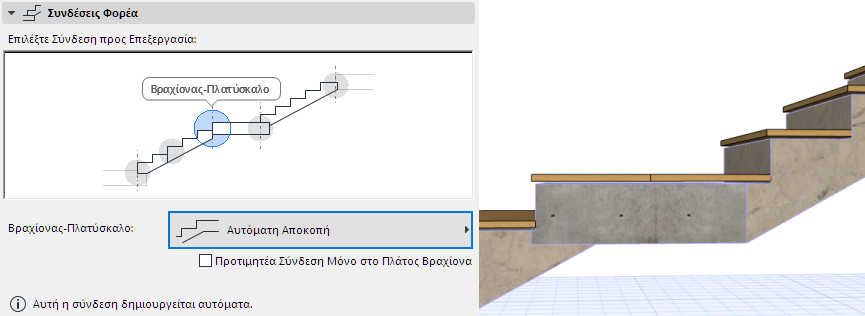

Οι Αυτόματες επιλογές δεν απαιτούν πρόσθετες ρυθμίσεις από τον χρήστη.Σχήμα 1. Σύνδεση Βραχίονα - Πλατύσκαλου: Αυτόματη Αποκοπή

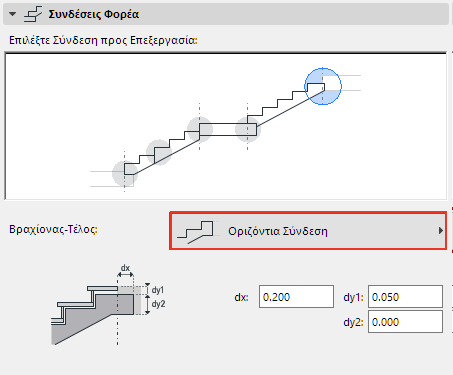

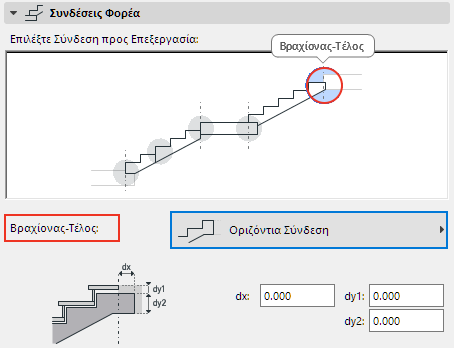

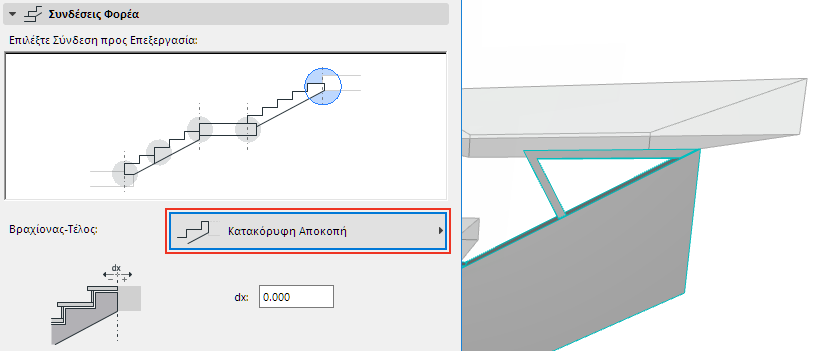

Άκρα Δοκού Βραχίονα: Οριζόντια και Κατακόρυφη

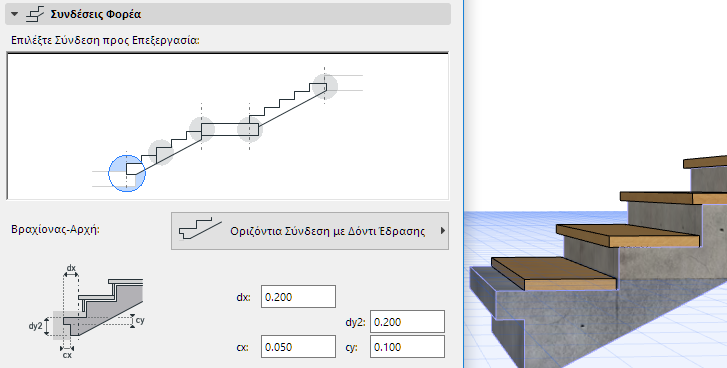

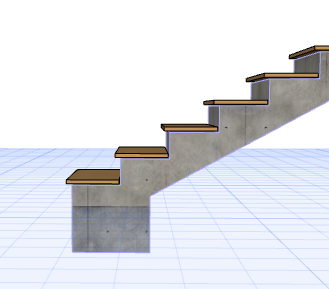

Σχήμα 2. Άκρο Μονολιθικού Βραχίονα: Οριζόντια με Δόντι Έδρασης
