Επιλογές Άποψης Μοντέλου: Επιλογές Σκάλας
Οι Επιλογές Άποψης Μοντέλου επηρεάζουν την εμφάνιση στην οθόνη και την εξαγωγή Σκαλών σε 2D και 3D. Ρυθμίζουν το επίπεδο λεπτομέρειας της Σκάλας σε Τομές, Όψεις και 3D απόψεις, καθώς και την ειδική εμφάνιση σχεδίου (Κάτοψη Σχεδίου Οροφής) στο 2D.
Επιλογές Σκάλας

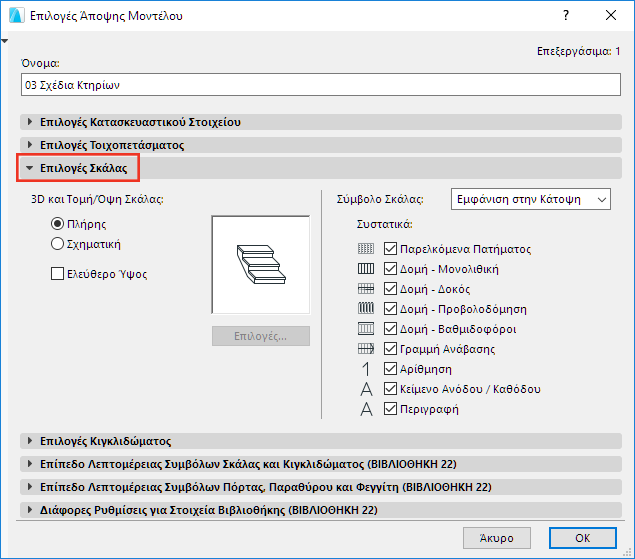

Αυτό το πάνελ είναι στο Έγγραφο > Άποψη Μοντέλου > Επιλογές Άποψης Μοντέλου.
Λεπτομέρεια Σκάλας σε 3D και Τομή
Επιλέξτε Πλήρης ή Σχηματική, για να καθορίσετε την εμφάνιση και την εξαγωγή των Σκαλών στις Τομές/Όψεις, και στα παράθυρα 3D και 3D Έγγραφο (συμπεριλαμβανομένης της φάσης Επεξεργασίας).
- Στην Πλήρη μέθοδο, εμφανίζεται ολόκληρη η Σκάλα: όλα τα 3D υποστοιχεία εμφανίζονται με πλήρη λεπτομέρεια.
- Στην Σχηματική μέθοδο, χρησιμοποιείται μία συνεχής λεπτή επιφάνεια που υποδεικνύει την άνω επιφάνεια των βαθμίδων.

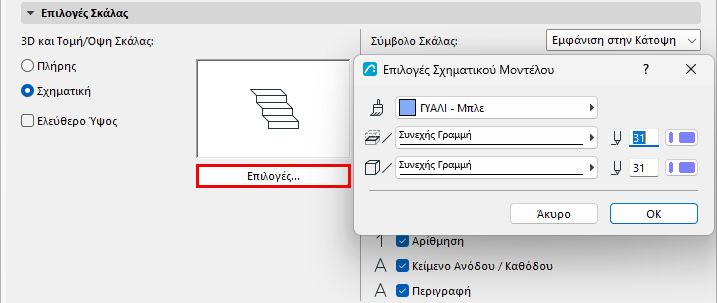

- Για Σχηματική: Πατήστε Επιλογές... για να ρυθμίσετε επιφάνεια και γραμμές για τις Σκάλες που εμφανίζονται σε 3D και απόψεις Τομής.
- Ελεύθερο Ύψος: Τσεκάρετέ το για εμφάνιση ή απόκρυψη του Ελεύθερου Ύψους σε 3D και Τομή.

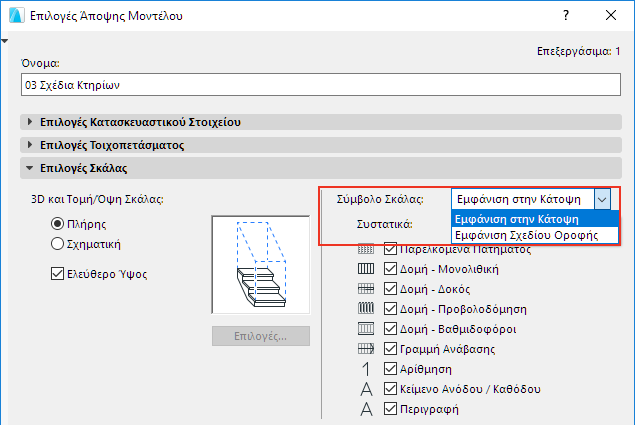

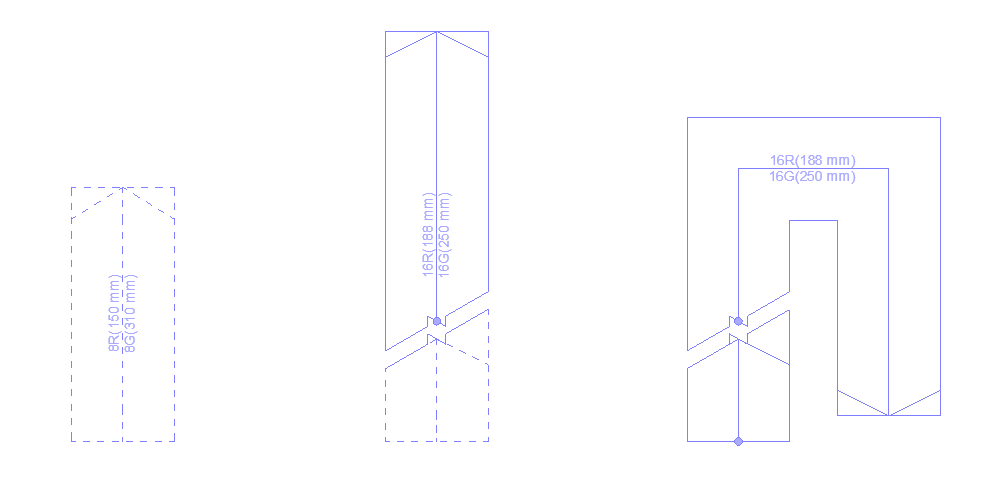

Σύμβολο Σκάλας: Επιλέξτε Εμφάνιση στην Κάτοψη ή Εμφάνιση Σχεδίου Οροφής
Ορίστε αυτόν τον έλεγχο για το Σύμβολο Κάτοψης Σκάλας: είτε “Εμφάνιση στην Κάτοψη”, είτε “Εμφάνιση Σχεδίου Οροφής”.
Κάθε Σκάλα (στον δικό της διάλογο Ρυθμίσεων Σκάλας) έχει δύο ομάδες ρυθμίσεων, που καθορίζουν προτιμήσεις εμφάνισης για κάθε έναν από αυτούς τους δύο τύπους συμβόλων. Χρησιμοποιήστε αυτήν την Επιλογή Άποψης Μοντέλου (Σύμβολο Κάτοψης Σκάλας) για να ορίσετε την ομάδα των ρυθμίσεων που θα χρησιμοποιηθούν, από την Άποψη Μοντέλου.
Δείτε επίσης: Εμφάνιση: Κάτοψη/Σχέδιο Οροφής (Ρυθμίσεις Σκάλας).
Εμφάνιση/Κρύψιμο Συστατικών Συμβόλου Σκάλας (από Επιλογές Άποψης Μοντέλου)

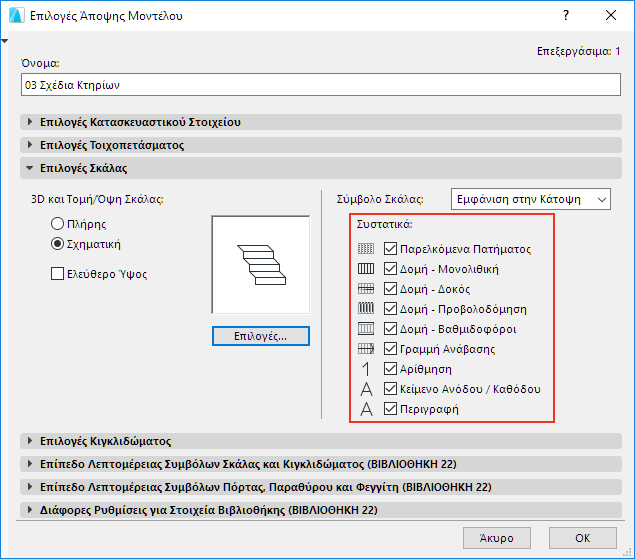

Χρησιμοποιήστε τα κουτάκια τσεκαρίσματος στο Επιλογές Άποψης Μοντέλου > Επιλογές Σκάλας για να ελέγξετε τα στοιχεία που πρέπει να χρησιμοποιούνται στα σύμβολα Σκάλας, από την Άποψη Μοντέλου.
Μπορείτε να αντικαταστήσετε (υπερισχύουσες) αυτές τις ρυθμίσεις για οποιαδήποτε μεμονωμένη Σκάλα, στις Ρυθμίσεις Σκάλας.
Δείτε: Ρυθμίσεις Σκάλας: Συστατικά Συμβόλου.
Για να ρυθμίσετε με ακρίβεια την εμφάνιση Συμβόλου, μεταβείτε στις Επιλογές Άποψης Μοντέλου και χρησιμοποιήστε το πάνελ “Επίπεδο Λεπτομέρειας Συμβόλων Σκάλας και Κιγκλιδώματος”.
Επιλογές Άποψης Μοντέλου για Σκάλες: Παραδείγματα
Οι Επιλογές Άποψης Μοντέλου για Σκάλες παρέχουν μεγάλη ευελιξία για την τελειοποίηση της 2D εμφάνιση των Σκαλών σύμφωνα με διαφορετικές Απόψεις Μοντέλου.

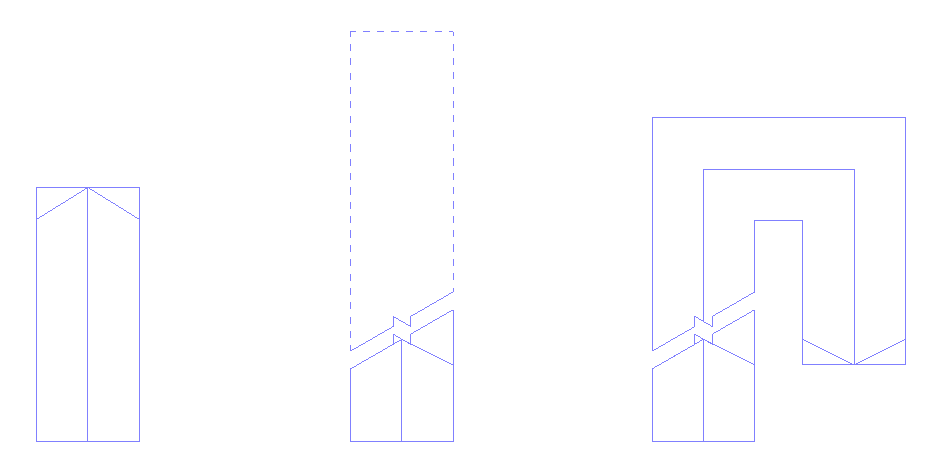

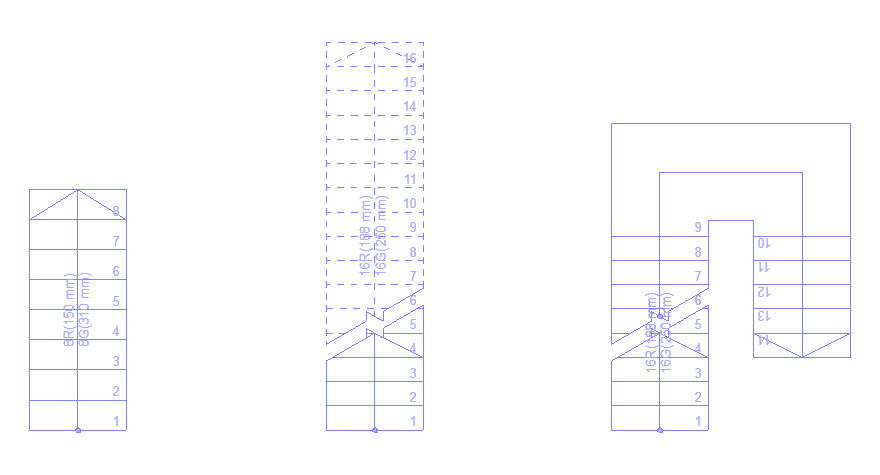

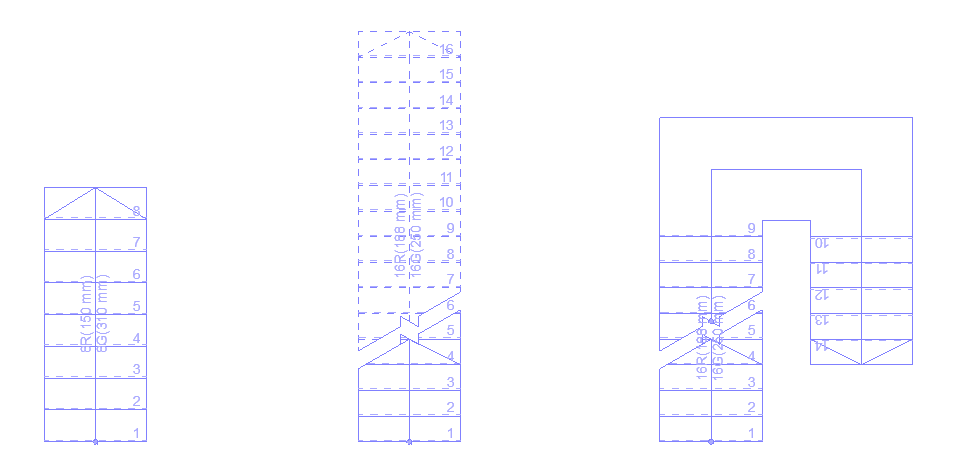

Οι ακόλουθες τρεις Σκάλες εμφανίζονται στο Ισόγειο, σε διάφορες κλίμακες. Από αριστερά: Μία Σκάλα Εισόδου, Σκάλες μεταξύ Ορόφων και ένα Κλιμακοστάσιο.
