Ρυθμίσεις Ορθοστάτη (Εργαλείο Κιγκλίδωμα)

Σημείωση για τους χρήστες MEP Designer: Τα Κιγκλιδώματα και οι Ρυθμίσεις Κιγκλιδώματος είναι ορατά, αλλά δεν μπορούν να δημιουργηθούν ή να υποστούν επεξεργασία.

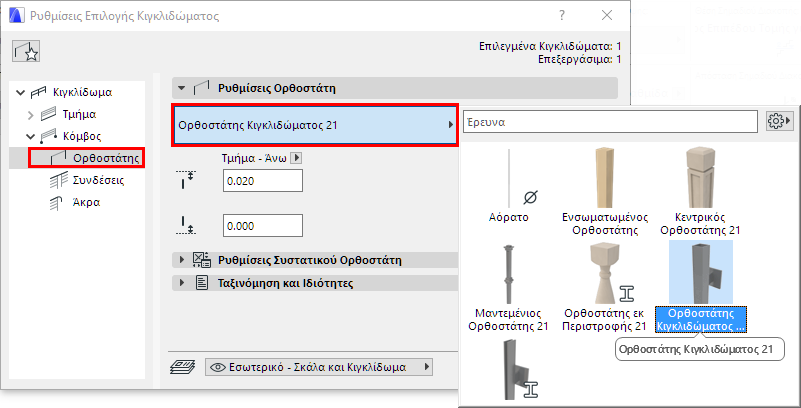

Από το popup, διαλέξτε ένα GDL συστατικό για να τοποθετηθεί ως ένας Ορθοστάτης σε κάθε Κόμβο του Κιγκλιδώματος, ή διαλέξτε Καμία από το pop-up (εάν δεν θέλετε να τοποθετήσετε κανέναν φυσικό Ορθοστάτη).

Για να ρυθμίσετε το GDL συστατικό, χρησιμοποιήστε το πάνελ που είναι πιο κάτω. Δείτε:   Ρυθμίσεις Συστατικού Ορθοστάτη (Ορθοστάτες/Εσωτερικοί Ορθοστάτες/Κιγκλίδες).

Εκτός από το προκαθορισμένο περιεχόμενο, μπορείτε να αποθηκεύσετε ένα ειδικό συστατικό ως Ορθοστάτη.

Άνω/Κάτω Απόκλιση Ορθοστάτη

Εισάγετε τιμές για την κάτω και την άνω απόκλιση του Ορθοστάτη.

Χρησιμοποιήστε το pop-up για να καθορίσετε τον τρόπο υπολογισμού της απόκλισης:

• Τμήμα - Άνω: Ορίστε την τιμή απόκλισης σε σχέση με το ύψος Τμήματος.
  Σημείωση: Το ύψος Τμήματος ορίζεται στις Ρυθμίσεις Τμήματος. Δείτε: Ύψος Τμήματος και Κατακόρυφη Απόκλιση .
• Απόλυτη: Εισάγετε το απόλυτο ύψος του Ορθοστάτη. Συνεπώς, ο Ορθοστάτης αποκλίνει αναλόγως από το άνω μέρος του Τμήματος.
