Δημιουργία μίας Μορφής εκ Περιστροφής
Χρησιμοποιήστε τη μέθοδο Περιστροφή για να δημιουργήσετε μία Μορφή, σχεδιάζοντας το προφίλ της (ένα ελεύθερης σχεδίασης πολύγωνο ή ένα προκαθορισμένο σχήμα) και περιστρέφοντας στη συνέχεια το προφίλ της γύρω από έναν άξονα.
Ενεργοποιήστε το Εργαλείο Μορφή και επιλέξτε τη μέθοδο γεωμετρίας Περιστροφή.
Στην Κάτοψη ή στην Τομή:

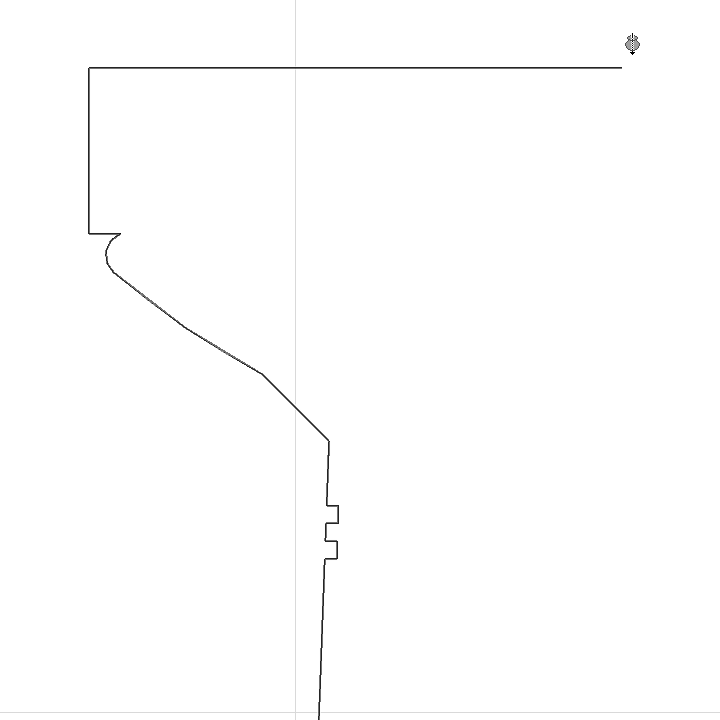

- Σχεδιάστε το προφίλ Μορφής - μία πολυΓΡΑΜΜΗ ή ένα κλειστό πολύγωνο - με τις συνήθεις μεθόδους εισαγωγής πολυγώνου. (Η προκύπτουσα Μορφή θα έχει τόσες έδρες, όσα και τα τμήματα του πολυγώνου).
- Κάντε διπλό-κλικ για να ολοκληρώσετε την πολυΓΡΑΜΜΗ ή το πολύγωνο.
- Κάντε κλικ δύο φορές για να σχεδιάσετε τον άξονα περιστροφής.

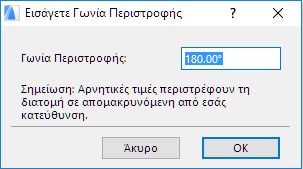

- Στον διάλογο που εμφανίζεται, εισάγετε τη γωνία περιστροφής της Μορφής. Η θετική τιμή περιστρέφει τη Μορφή προς εσάς. Η αρνητική τιμή περιστρέφει τη Μορφή μακρυά από εσάς.

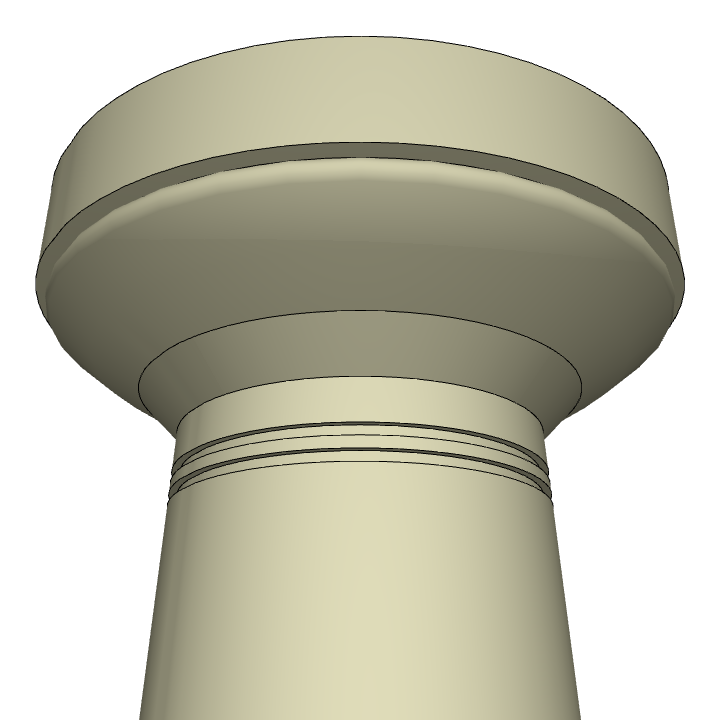

- Κάντε κλικ στο OK για να ολοκληρώσετε τη Μορφή. Δείτε το στο 3D.
Στο 3D Παράθυρο:
- Επιλέξτε το επίπεδο εισαγωγής. Είτε με κλικ για να βρείτε το προκαθορισμένο επίπεδο, είτε επιλέγοντας ένα άλλο επίπεδο εισαγωγής που να βασίζεται σε υφιστάμενα στοιχεία ή χρησιμοποιώντας τους ελέγχους για το Επίπεδο Επεξεργασίας.
Δείτε: Επανατοποθέτηση Επιπέδου Επεξεργασίας.
Αυτό είναι το επίπεδο στο οποίο θα σχεδιάσετε το προφίλ και στη συνέχεια τον άξονα περιστροφής του.
- Εάν κάνετε κλικ στον “κενό χώρο”, το προκαθορισμένο επίπεδο εισαγωγής βρίσκεται στη στάθμη βάσης που καθορίστηκε στις Προκαθορισμένες Ρυθμίσεις Μορφής.

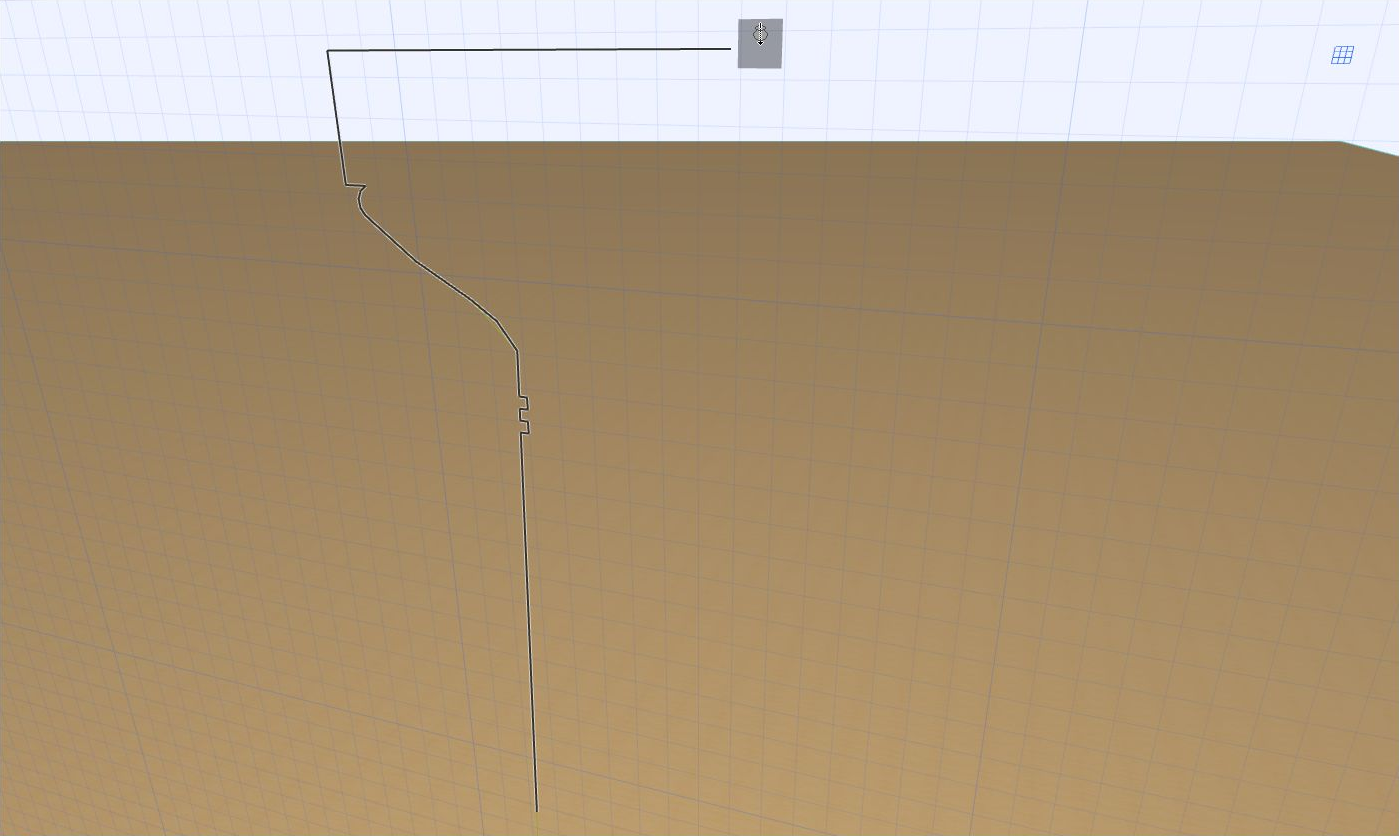

- Σχεδιάστε το προφίλ Μορφής - μία πολυΓΡΑΜΜΗ ή ένα κλειστό πολύγωνο - με τις συνήθεις μεθόδους εισαγωγής πολυγώνου.Σημείωση: Μπορείτε να χρησιμοποιήσετε το Μαγικό Ραβδί για να βρείτε τα ίχνη οποιουδήποτε κλειστού πολυγώνου που θα γίνει το προφίλ της Μορφής.
- Ολοκληρώστε το πολύγωνο.
- Κάντε κλικ δύο φορές για να καθορίσετε τον άξονα περιστροφής.

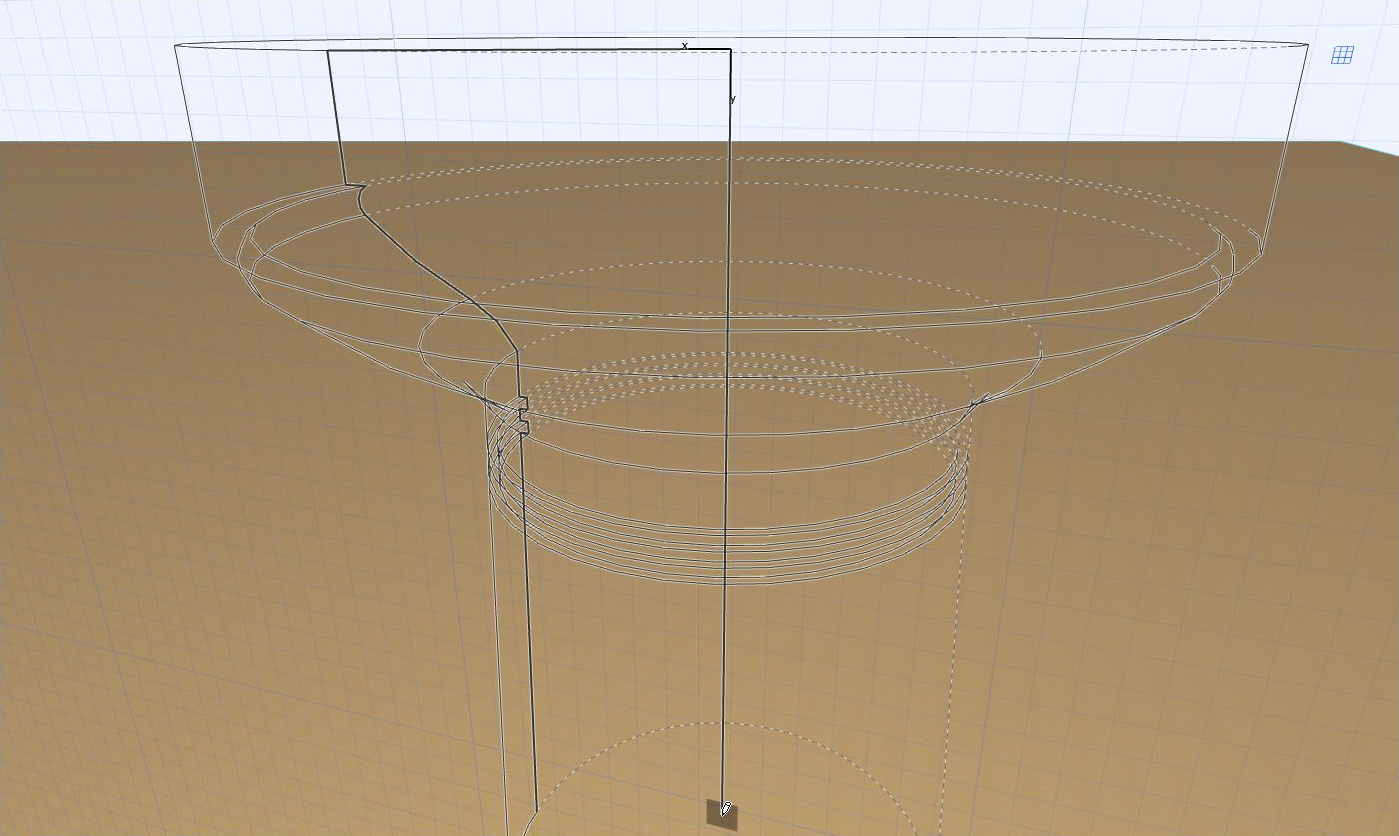

- Μετακινήστε τον κέρσορα για να ολοκληρώσετε τον άξονα περιστροφής. Κινηθείτε μέσα στην 3D άποψη για να βρείτε την καλύτερη γωνία από την οποία θα φαίνεται η οπτική πληροφόρηση.

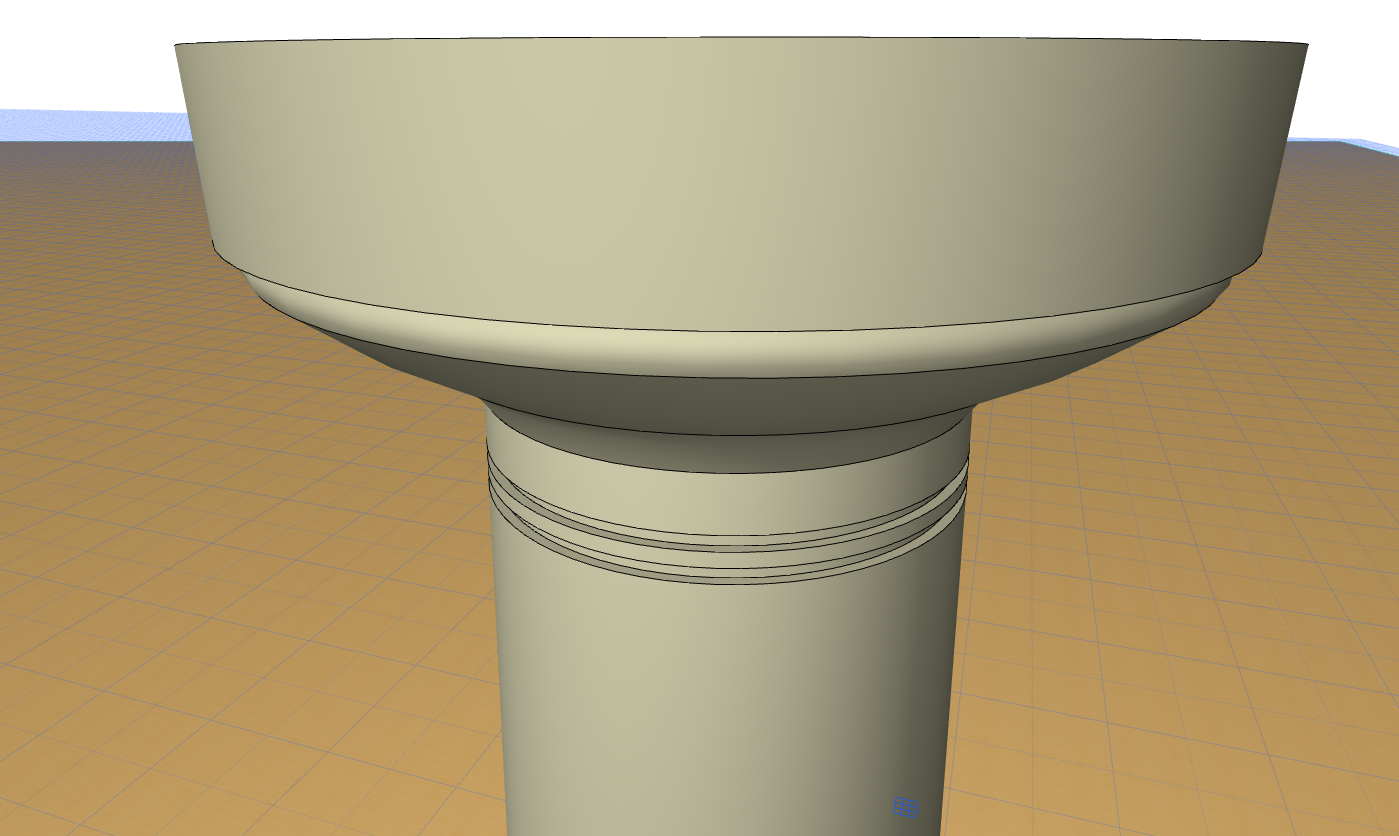

- Η Μορφή έχει ολοκληρωθεί.
