Δημιουργία Ανοίγματος

Ενεργοποιήστε το εργαλείο Άνοιγμα.

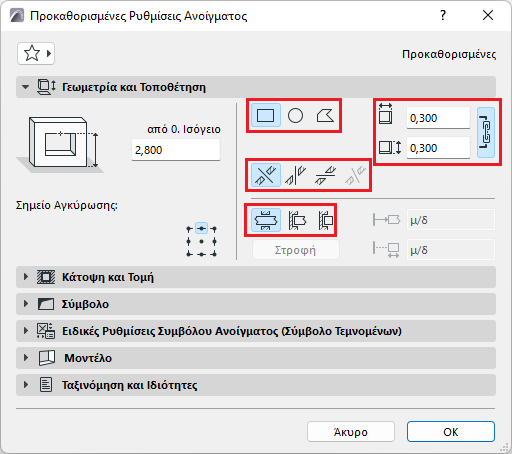

Στις Ρυθμίσεις Ανοίγματος ή στην Παλέτα Πληροφοριών καθορίστε την βασική γεωμετρία, το σχήμα και το σημείο αγκύρωσης του Ανοίγματος, κατά βούληση. (Οι ρυθμίσεις περιγράφονται παρακάτω.)
Αιωρήστε τον κέρσορα πάνω από το συσχετισμένο στοιχείο (π.χ. Τοίχο) στο οποίο θα τοποθετήσετε το Άνοιγμα. Ο προ-τοποθέτησης τονισμός υποδεικνύει τη γεωμετρία του Ανοίγματος και του συσχετισμένου στοιχείου.
Εάν ο κέρσορας είναι πάνω από αρκετά σχετικά στοιχεία, χρησιμοποιήστε το Tab, για κυκλικό τονισμό μεταξύ αυτών.

Note:
- Ακόμα και αν το στοιχείο υποδοχής είναι μέρος ενός ΤΕΜΑΧΙΟΥ Διασύνδεσης ή έχει δεσμευτεί από άλλον χρήστη - μπορείτε να τοποθετήσετε το Άνοιγμα.
- Σημείωση: Η γεωμετρία Ανοίγματος μετριέται σε σχέση με το συσχετισμένο του στοιχείο, και μετακινείται μαζί με αυτό.
Κάντε κλικ για να τοποθετήσετε το Άνοιγμα, ανάλογα με το σχήμα και τον Προσανατολισμό του (δείτε παρακάτω).

Σχήμα

Επιλέξτε ένα σχήμα Ανοίγματος: Ορθογωνικό, Κυκλικό, Πολυγωνικό.

Εάν επεξεργαστείτε το σχήμα ενός ορθογωνικού ή κυκλικού Ανοίγματος, τότε αυτό μετατρέπεται αυτόματα σε Πολυγωνικό.
Εξαίρεση: Ένα ελλειπτικό Άνοιγμα δεν γίνεται πολύγωνο.
Μπορείτε επίσης να χρησιμοποιήσετε το Μαγικό Ραβδί για να τοποθετήσετε ένα Πολυγωνικό άνοιγμα.

Προσανατολισμός

Ο προσανατολισμός ορίζει την εξώθηση Ανοίγματος σε σχέση με το συσχετισμένο στοιχείο: Ευθυγραμμισμένο, Κατακόρυφο, Οριζόντιo ή Ειδικό.

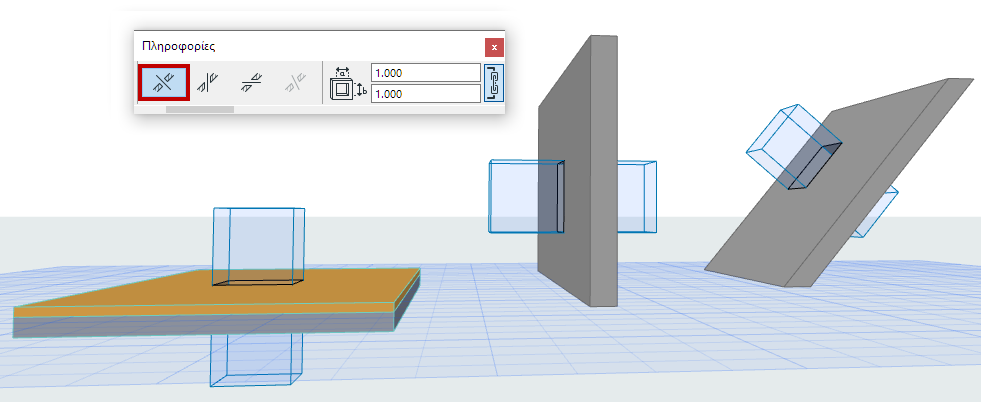

Ευθυγραμμισμένο (προκαθορισμένο)

Το Ευθυγραμμισμένο Άνοιγμα είναι κάθετο στη γραμμή/επίπεδο αναφοράς του στοιχείου υποδοχής, με την πιο λογική κατεύθυνση ανάλογα με τον υποδοχέα:

Το Άνοιγμα σε μία Πλάκα ή ένα Ανάγλυφο είναι κατακόρυφο
Το Άνοιγμα σε έναν ευθύγραμμο Τοίχο ή μία Δοκό είναι οριζόντιο
Το Άνοιγμα σε έναν κεκλιμένο Τοίχο είναι κάθετο

Ένα Άνοιγμα που τοποθετήθηκε με τη μέθοδο Ευθυγραμμισμένο, παραμένει συνδεδεμένο με τη γραμμή ή το επίπεδο αναφοράς του στοιχείου υποδοχής.

Κατακόρυφο

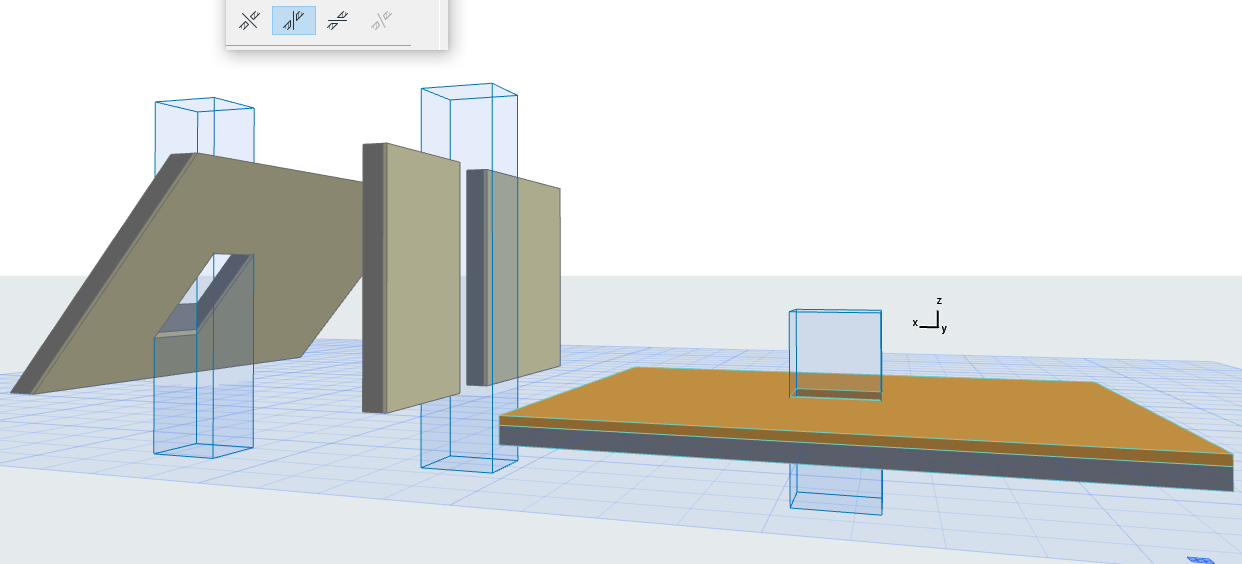

Παραδείγματα κάθετων Ανοιγμάτων:

Οριζόντιο

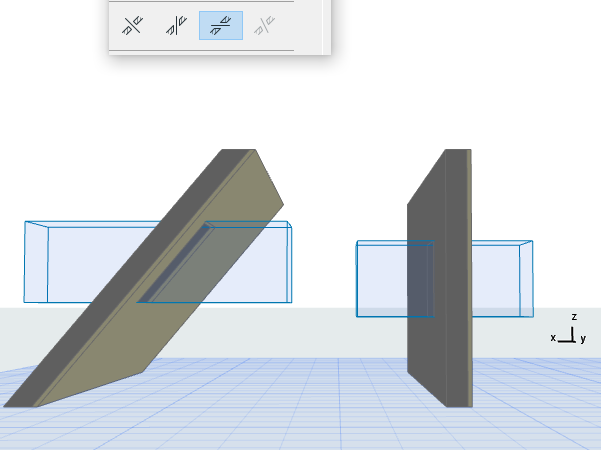

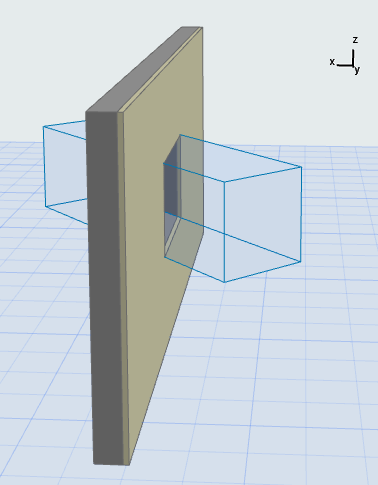

Κάντε κλικ μία φορά για να τοποθετήσετε το οριζόντιο Άνοιγμα, στη συνέχεια κάντε πάλι κλικ για να καθορίσετε τη διεύθυνση εξώθησης:

Ειδική

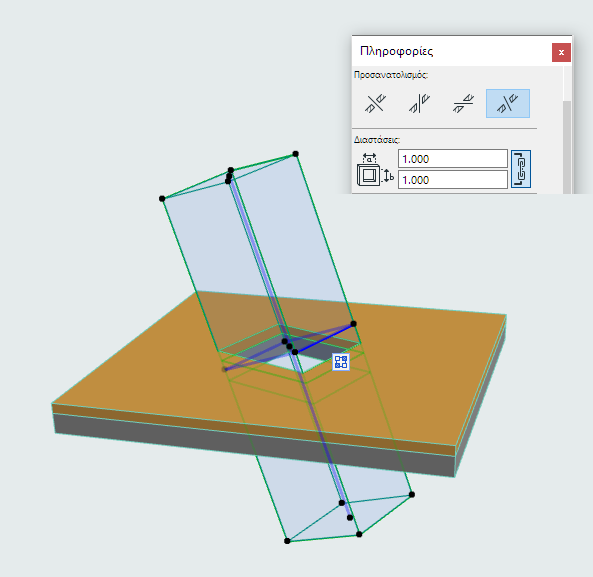

Σύρετε, κατοπτρίστε ή στρέψτε ένα υφιστάμενο Άνοιγμα σε οποιαδήποτε θέση.

Διαθέσιμο για ένα επιλεγμένο, υφιστάμενο Άνοιγμα. (Μη διαθέσιμο ως προκαθορισμένη μέθοδος εισαγωγής.)
Μπορείτε να αλλάξετε ένα επιλεγμένο, ειδικού προσανατολισμού Άνοιγμα, και στη συνέχεια να αλλάξετε τον προσανατολισμό του σε Ευθυγραμμισμένο, Κατακόρυφο ή Οριζόντιo. Ωστόσο, ο προηγούμενος Ειδικός προσανατολισμός έχει πλέον χαθεί.

Άπειρο ή Περιορισμένο Άνοιγμα

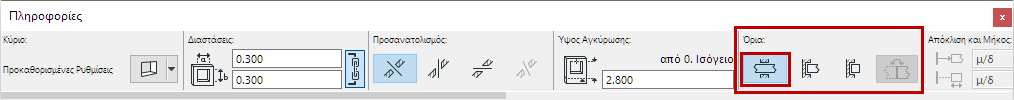

Εξ ορισμού, ένα Άνοιγμα εκτείνεται απεριόριστα - όπως έχει οριστεί στην επιλογή Όρια, στην Παλέτα Πληροφοριών ή στις Ρυθμίσεις Ανοίγματος.

Ένα “άπειρο” Άνοιγμα σημαίνει ότι το μήκος του δεν εξαρτάται από την γεωμετρία του στοιχείου που τέμνει: εάν το πάχος Τοίχου μεγαλώσει, το Άνοιγμα συνεχίζει να τον διαπερνά ολόκληρο.

Ένα Άνοιγμα μπορεί επίσης να οριστεί ως περιορισμένο στη μία ή και στις δύο πλευρές.

Δείτε: Χρησιμοποιήστε Περιορισμένο Άνοιγμα για τη Δημιουργία Κόγχης ή Εσοχής.

Σημείο Τοποθέτησης

Τοποθετήστε το Σημείο Αγκύρωσης του Ανοίγματος σε οποιοδήποτε από τα 9 σημεία του περικλείοντος ορθογωνίου.

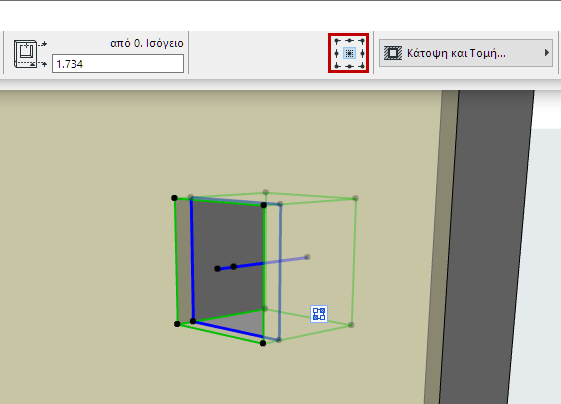

Στο 3D, το μπλε διάνυσμα εξώθησης υποδεικνύει τη θέση του σημείου αγκύρωσης.

Όταν αλλάζετε αριθμητικά τις διαστάσεις του Ανοίγματος, η αγκύρωση παραμένει σταθερή.
Όταν αλλάζετε γραφικά τις διαστάσεις του Ανοίγματος, το κεντρικό σημείο του Ανοίγματος παραμένει σταθερό - ανεξαρτήτως αγκύρωσης.

Στάθμη Ανοίγματος

Η στάθμη Ανοίγματος μετριέται από τον Αρχικό Όροφο του συσχετισμένου στοιχείου έως το σημείο Αγκύρωσης του Ανοίγματος. Αυτή είναι η τιμή ύψους αγκύρωσης.

Στο 3D: Κάντε κλικ για να τοποθετήσετε το άνοιγμα γραφικά σε οποιοδήποτε υψόμετρο.
Στην Κάτοψη:

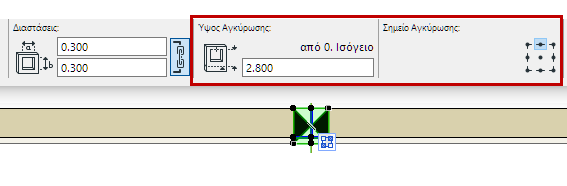

Το ύψος αγκύρωσης Ανοίγματος σε ένα κατακόρυφο στοιχείο (π.χ. Τοίχο) μετριέται από τον αρχικό όροφο του συσχετισμένου στοιχείου.

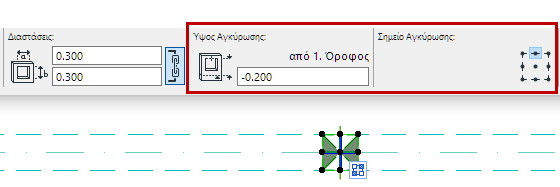

Όταν τοποθετείτε ένα Άνοιγμα σε μία Δοκό, το ύψος αγκύρωσης υποδεικνύεται από τον πιο πάνω όροφο.

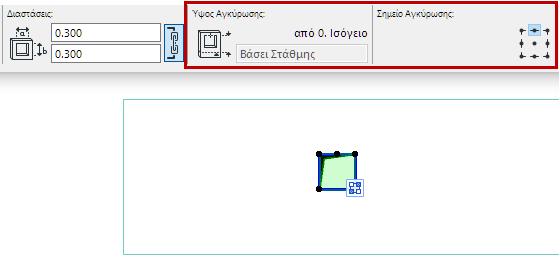

Για ένα Άνοιγμα που τοποθετήθηκε σε μία Πλάκα ή ένα Ανάγλυφο: το ύψος αγκύρωσης ακολουθεί το υψόμετρο του στοιχείου υποδοχής.
