Καθορισμός Δομής Υποστυλώματος/Τμήματος

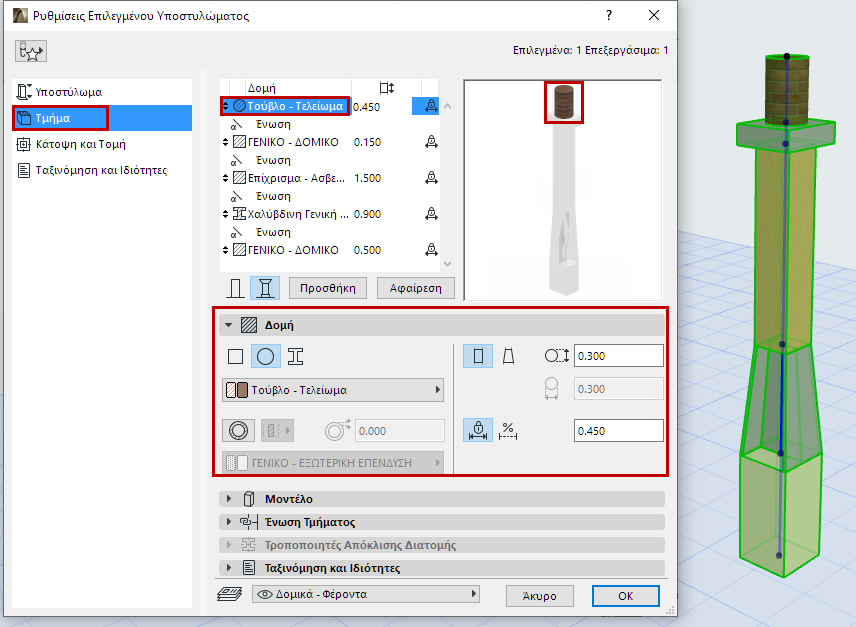

Επιλέξτε ένα Υποστύλωμα ή ένα τμήμα Υποστυλώματος.

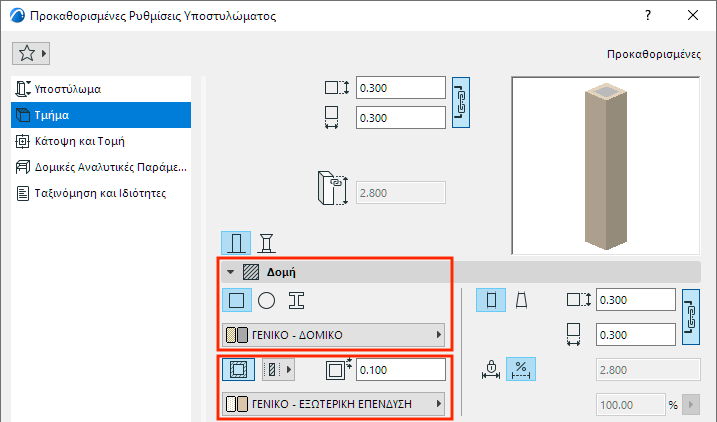

Χρησιμοποιήστε το πάνελ Δομή των Ρυθμίσεων Υποστυλώματος (σελίδα Τμήμα) για να καθορίσετε τις δομικές του ιδιότητες και το μήκος του (σταθερό ή μεταβλητό).
Για ένα επιλεγμένο τμήμα: αυτές οι Ρυθμίσεις είναι επίσης διαθέσιμες στην φάση Επεξεργασίας Υποστυλώματος.
Διατομή
Κάντε κλικ σε ένα εικονίδιο για να καθορίσετε τη διατομή του τμήματος.
Δομικό Υλικό
Για ένα Ορθογωνικό ή ένα Κυκλικό Υποστύλωμα:
- Χρησιμοποιήστε το pop-up για να επιλέξετε το Δομικό Υλικό του.
- Προσθέστε μία προαιρετική επικάλυψη. (Δείτε επίσης Πυρήνας και Επικάλυψη ).
Για ένα υποστύλωμα Σύμπλοκης Διατομής:
Μήκος Τμήματος (Σταθερό ή Μεταβλητό)
Για κάθε επιλεγμένο τμήμα: καθορίστε το μήκος του είτε ως σταθερό, είτε ως μεταβλητό, με κλικ στο αντίστοιχο εικονίδιο του πάνελ Δομή.

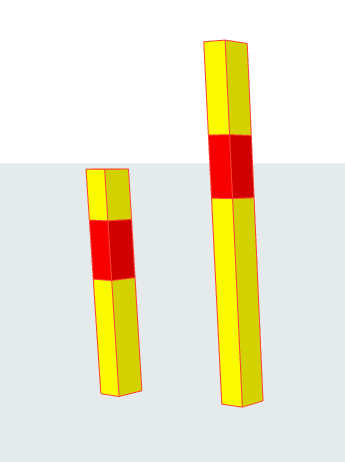

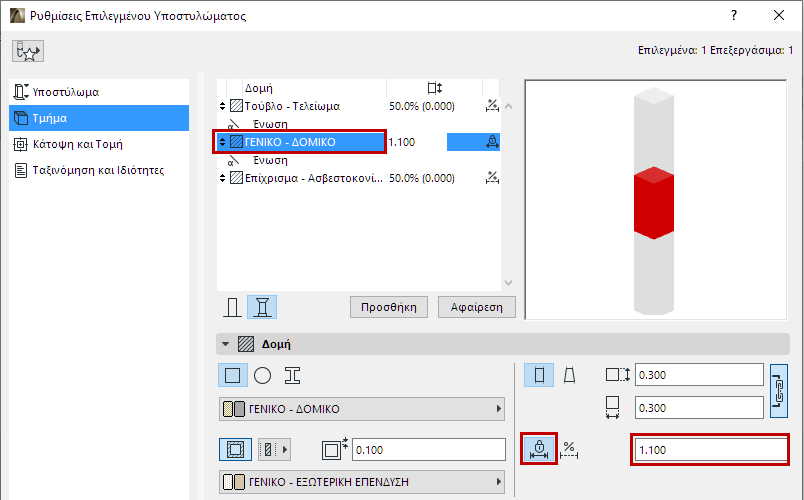

- Για ένα σταθερού μήκους τμήμα: Καθορίστε μήκος. Θα παραμείνει αμετάβλητο ακόμα και μετά από τέντωμα του Υποστυλώματος. (Μπορείτε επίσης να εισάγετε το μήκος ενός επιλεγμένου τμήματος στη λίστα Δομή.)

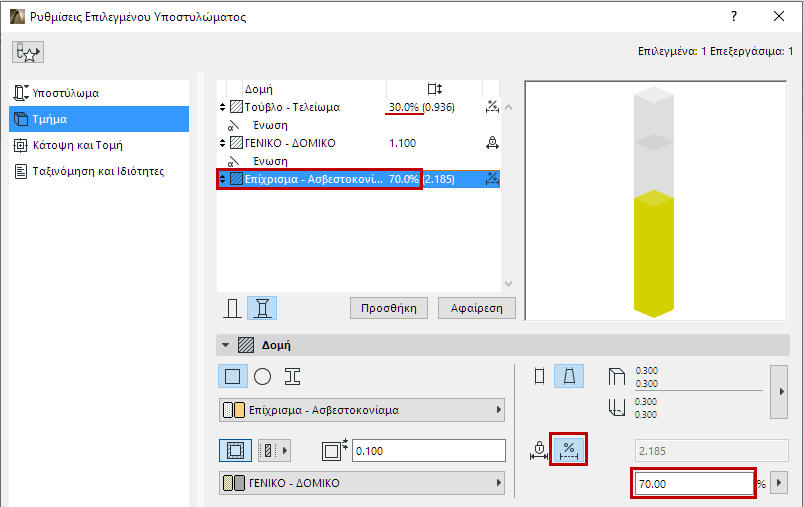

- Για ένα μεταβλητό τμήμα: Καθορίστε το μήκος του ως ποσοστό όλων των μεταβλητών τμημάτων. (Τα μεταβλητά τμήματα μαζί συνιστούν το 100%.) Το μήκος του τμήματος τεντώνεται αναλόγως, εάν τεντωθεί ολόκληρο το Υποστύλωμα.

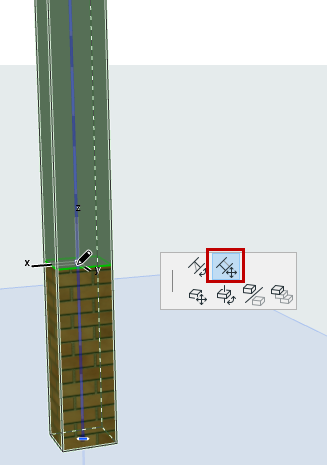

Μήκος Τμήματος - Επεξεργασία σε 3D
- Επιλέξτε το Υποστύλωμα στο 3D παράθυρο.
- Κάντε κλικ στο χαρ. σημείο Ένωσης (στον άξονα αναφοράς του Υποστυλώματος).
- Από την μικροΠαλέτα, χρησιμοποιήστε το Μετακίνηση Ένωσης Τμήματος για να ρυθμίσετε το μήκος του τμήματος.Σημείωση: Εάν σύρετε το χαρ. σημείο επάνω στο χαρ. σημείο γειτονικού τμήματος, αυτό διαγράφει ολόκληρο το τμήμα.
Κωνικό/Κόλουρο Υποστύλωμα ή Τμήμα
