Παράδειγμα: Δημιουργία Ειδικού Φύλλου Πόρτας (ΘΦυλλο)

Ας υποθέσουμε ότι θέλετε να δημιουργήσετε ένα ειδικό θφυλλο για μία πόρτα. Ακολουθήστε τα παρακάτω βήματα:

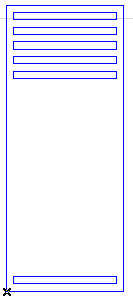

1. Χρησιμοποιώντας κατασκευαστικά στοιχεία (όπως Πλάκες), σχεδιάστε το ΘΦυλλο που θέλετε στην Κάτοψη ή στο 3D παράθυρο.
2. Στην περίπτωση των ειδικών πάνελ Πόρτας/Παραθύρου, ό,τι σχεδιάζετε στο επίπεδο X-Y του Παραθύρου Κάτοψη θα ‘στέκεται όρθιο’ στο στοιχείο ΒΙΒΛΙΟΘΗΚΗΣ Παράθυρο/Πόρτα (στροφή 90 μοίρες γύρω από τον άξονα-X – όπως περιγράφεται στο GDL Reference Guide). Αυτή η συνθήκη δεν εφαρμόζεται σε άλλους τύπους ειδικών εξαρτημάτων.

   Το κέντρο του αντικειμένου που προκύπτει είναι το κέντρο του ορθογωνίου που περικλείει τα σχεδιασμένα στοιχεία.





   Σημείωση: Πρέπει να ορίζετε τις επιθυμητές τιμές των χαρακτηριστικών (Πένα, Επιφάνεια κτλ) των στοιχείων που σχεδιάζετε, πριν από την αποθήκευση τους. Αυτές οι τιμές θα εφαρμοστούν στα χαρακτηριστικά του ειδικού εξαρτήματος, όταν χρησιμοποιηθεί αργότερα στη Μελέτη.

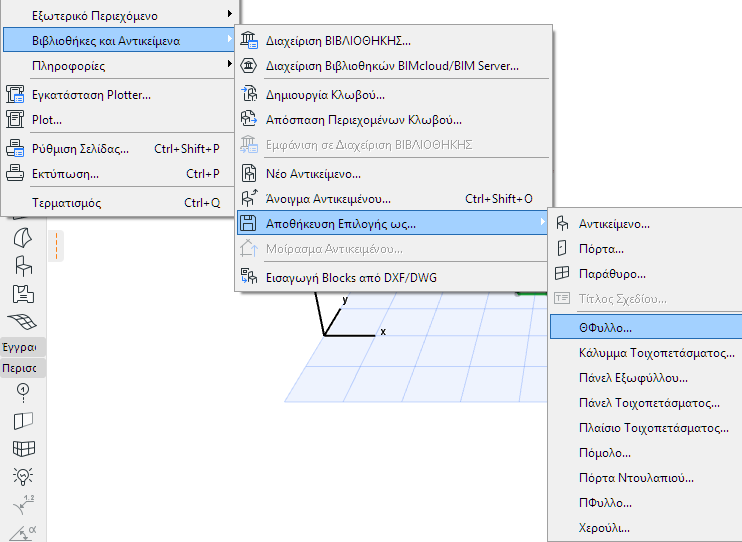

3. Επιλέξτε τα στοιχεία που σχεδιάσατε και στη συνέχεια επιλέξτε Αρχείο > Βιβλιοθήκες και Αντικείμενα > Αποθήκευση Επιλογής ως... > ΘΦυλλο....





   Εάν δεν έχετε επιλέξει κανένα στοιχείο, η εντολή είναι γκρίζα.

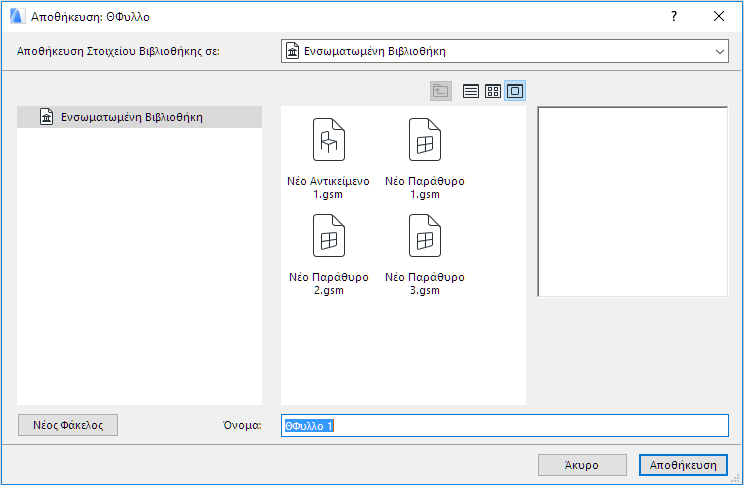

4. Εμφανίζεται ο διάλογος Αποθήκευση ΘΦυλλου.





5. Δώστε ένα όνομα στο νέο Στοιχείο Βιβλιοθήκης, και διαλέξτε τη θέση του φακέλου στον οποίο θα το αποθηκεύσετε:
   • στην Ενσωματωμένη Βιβλιοθήκη (Αρχική επιλογή). Συστήνουμε να αποθηκεύετε τα εξειδικευμένα αντικείμενα της μελέτης, στην Ενσωματωμένη Βιβλιοθήκη σας).
   • σε μία BIMcloud βιβλιοθήκη που έχει προστεθεί στη μελέτη
     Σημείωση: Πρέπει πρώτα να δεσμεύσετε τον φάκελο της BIMcloud Βιβλιοθήκης και μετά να αποθηκεύσετε σε αυτόν.
   • να αναζητήσετε μία συνδεδεμένη βιβλιοθήκη

     Πατήστε Νέος Φάκελος για να δημιουργήσετε έναν νέο φάκελο, εντός της επιλεγμένης βιβλιοθήκης.

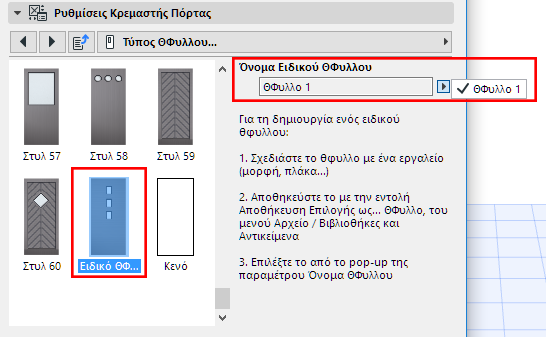

6. Στον διάλογο Ρυθμίσεων Πόρτας, ορίστε την παράμετρο στυλ ΘΦυλλου Πόρτας σε Ειδικό ΘΦυλλο.
7. Από το pop-up Όνομα Ειδικού Πάνελ, επιλέξτε το ειδικό θφυλλο που θέλετε να χρησιμοποιήσετε (εάν έχει καθοριστεί μόνον ένα ειδικό εξάρτημα, η παράμετρος θα πάρει αυτομάτως αυτήν την τιμή). Μετά πατήστε OK, αποδεχόμενοι τις αλλαγές.





   Το ειδικό ΘΦυλλο εφαρμόζεται στην Πόρτα σας.





   Πληροφορίες για την επεξεργασία του παράγωγου GDL στοιχείου βιβλιοθήκης, δείτε: Επεξεργασία Ειδικών Στοιχείων ΒΙΒΛΙΟΘΗΚΗΣ και Εξαρτημάτων.
