Καμπύλωμα μίας Δοκού, Κατακορύφως
Στο 3D παράθυρο ή στην Τομή/Όψη:
- Επιλέξτε μία Δοκό

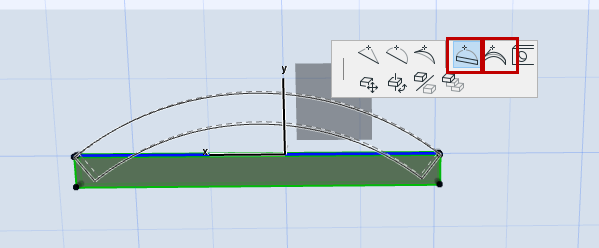

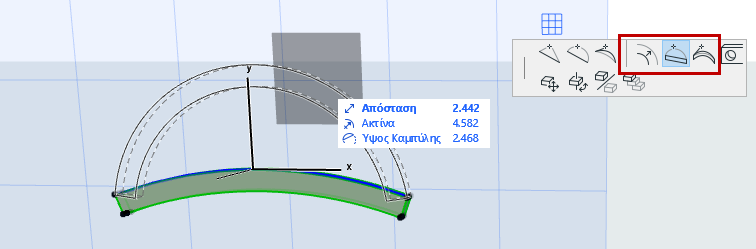

- Χρησιμοποιήστε τις εντολές μικροΠαλέτας για να καμπυλώσετε την ακμή κατακορύφως, ή να την επεξεργαστείτε με χρήση εφαπτομένης.
Η κατακόρυφη καμπύλη μίας Δοκού δεν μπορεί να καμπυλωθεί.
Μία δεδομένη Δοκός δεν μπορεί να καμπυλωθεί και στις δύο κατευθύνσεις, κατακόρυφη και οριζόντια.

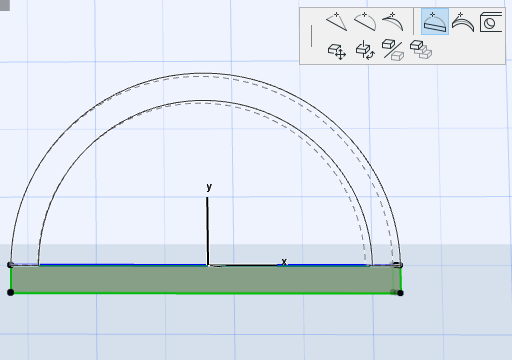

- Για μία ευθύγραμμη Δοκό: το ύψος της καμπύλης της δεν μπορεί να ξεπερνά την ακτίνα της καμπύλης.

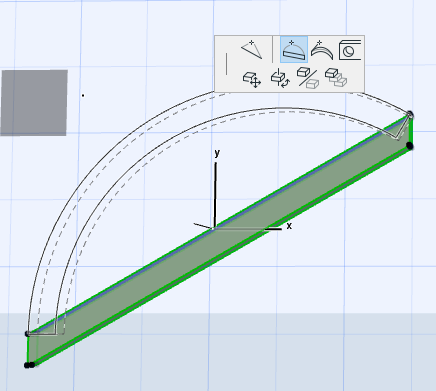

- Για μία κεκλιμένη Δοκό: η αρχή και το πέρας του τόξου δεν μπορούν να είναι χαμηλότερα από την αρχή του τόξου
- Για μία κατακορύφως καμπύλη Δοκό, είναι επίσης διαθέσιμη και η εντολή Ακτινική Συστολή/Διαστολή:

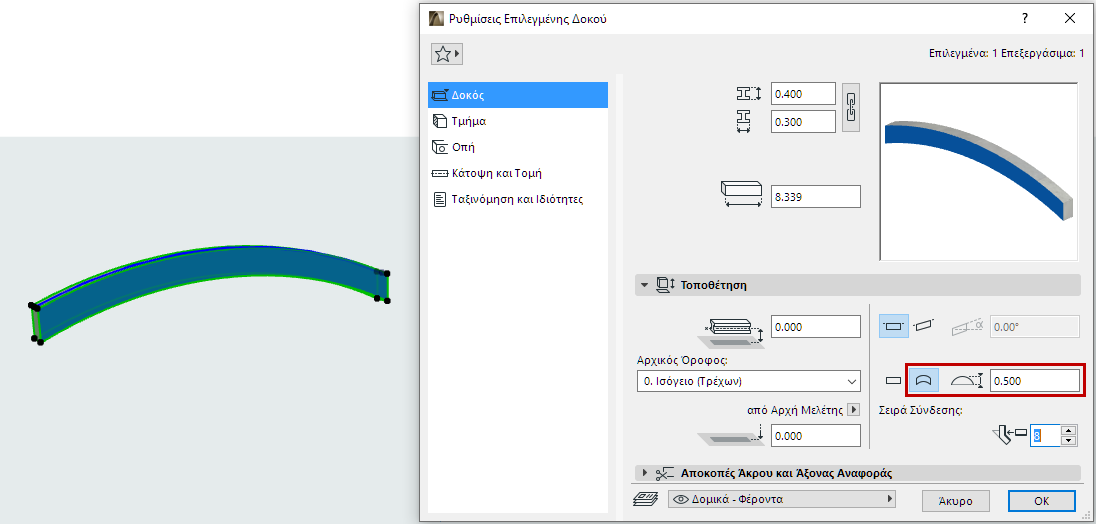

Εναλλακτικά, στις Ρυθμίσεις Δοκού ή στην Παλέτα Πληροφοριών: κάντε κλικ στο εικονίδιο Καμπύλη και καθορίστε το Ύψος Χορδής/Τόξου.
