Καθορισμός Δομής Δοκού/Τμήματος
Επιλέξτε μία Δοκό ή ένα τμήμα Δοκού.

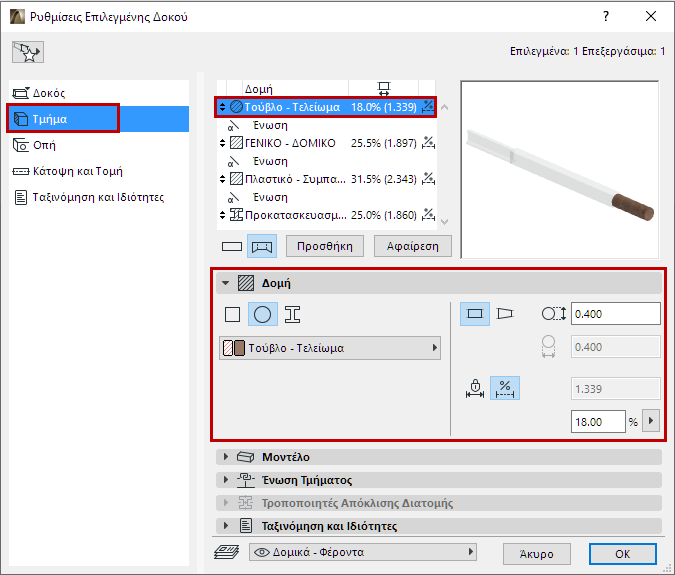

Χρησιμοποιήστε το πάνελ Δομή των Ρυθμίσεων Δοκού (σελίδα Τμήμα) για να καθορίσετε τις δομικές του ιδιότητες και το μήκος του (σταθερό ή μεταβλητό).
Για ένα επιλεγμένο τμήμα: αυτές οι Ρυθμίσεις είναι επίσης διαθέσιμες στην φάση Επεξεργασίας Δοκού.
Διατομή
Κάντε κλικ σε ένα εικονίδιο για να καθορίσετε τη διατομή του τμήματος.

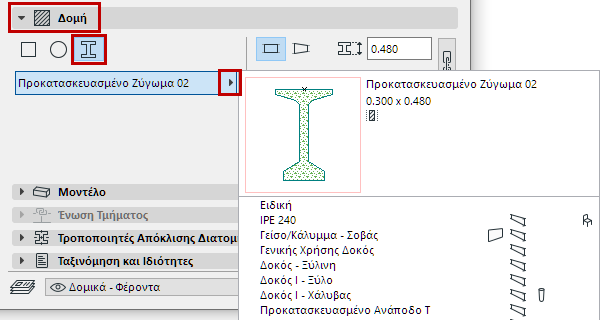

Δομικό Υλικό / Διατομή
Χρησιμοποιήστε το pop-up για να διαλέξετε ένα Δομικό Υλικό ή μία Διατομή για τη Δοκό ή το τμήμα Δοκού.
Μήκος Τμήματος (Σταθερό ή Μεταβλητό)
Για κάθε επιλεγμένο τμήμα: καθορίστε το μήκος του είτε ως σταθερό, είτε ως μεταβλητό, με κλικ στο αντίστοιχο εικονίδιο του πάνελ Δομή.

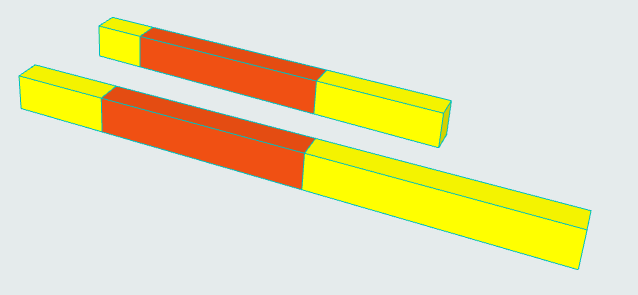

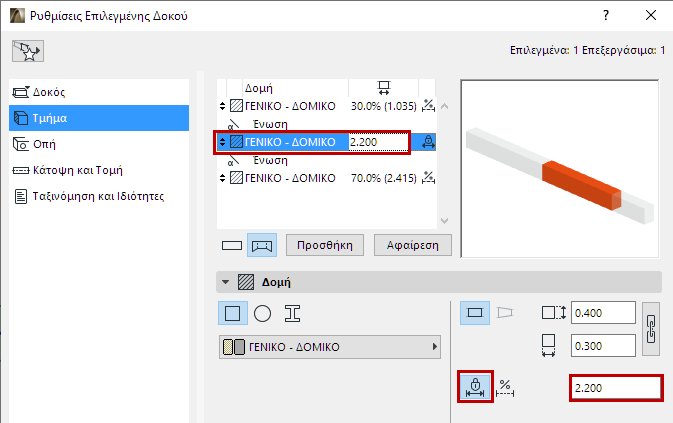

- Για ένα σταθερού μήκους τμήμα: Καθορίστε το μήκος. Θα παραμείνει αμετάβλητο ακόμα και μετά από τέντωμα της Δοκού. (Μπορείτε επίσης να εισάγετε το μήκος ενός επιλεγμένου τμήματος στη λίστα Δομή.)

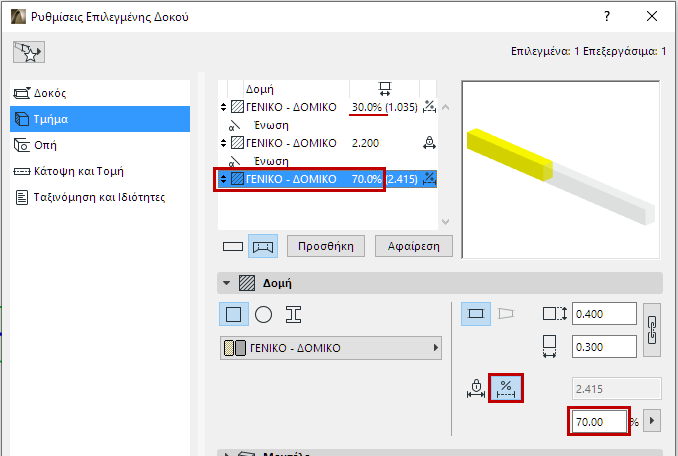

- Για ένα μεταβλητό τμήμα: Καθορίστε το μήκος του ως ποσοστό όλων των μεταβλητών τμημάτων. (Τα μεταβλητά τμήματα μαζί συνιστούν το 100%.) Το μήκος του τμήματος τεντώνεται αναλόγως, εάν τεντωθεί ολόκληρη η Δοκός.

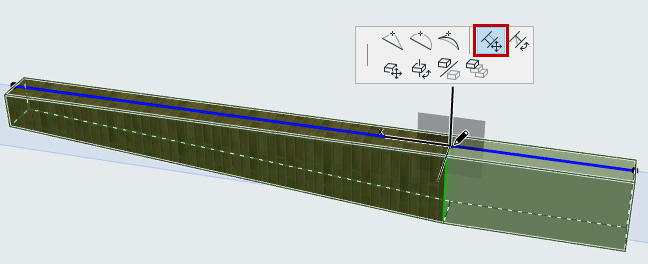

Μήκος Τμήματος - Επεξεργασία σε 3D
- Επιλέξτε τη Δοκό στο 3D παράθυρο.
- Κάντε κλικ στο χαρ. σημείο Ένωσης (στη γραμμή αναφοράς της Δοκού).
- Από την μικροΠαλέτα, χρησιμοποιήστε το Μετακίνηση Ένωσης Τμήματος για να ρυθμίσετε το μήκος του τμήματος.Σημείωση: Εάν σύρετε το χαρ. σημείο τμήματος στο γειτονικό του τμήμα, διαγράφεται ολόκληρο το τμήμα που σύρετε.
