Ορισμός Άνω Σύνδεσης για Κατασκευαστικά Στοιχεία και Χώρους

Έχετε τη δυνατότητα σύνδεσης της στέψης ορισμένων στοιχείων (Τοίχου, Υποστυλώματος, Χώρου, Σκάλας), σε έναν όροφο. Αυτή η άνω σύνδεση καθορίζεται σε σχέση με τον Αρχικό Όροφο του στοιχείου (Αρχικός+1, Αρχικός+2, κ.λπ.).

(Εξ ορισμού, η στέψη του στοιχείου συνδέεται με τον όροφο που είναι πάνω από τον Αρχικό του Όροφο).

Εάν αργότερα τροποποιήσετε τις θέσεις και τα ύψη των ορόφων των μελετών σας, τα ύψη οποιωνδήποτε άνω συνδεδεμένων στοιχείων θα ρυθμιστούν αυτόματα. Επομένως, τα στοιχεία τα οποία δεν έχουν άνω σύνδεση είναι στοιχεία σταθερού ύψους.

Οι Σκάλες έχουν μερικές πρόσθετες επιλογές Άνω Σύνδεσης.

Δείτε το Έλεγχοι Γεωμετρίας Σκάλας και το Άνω Συνδεδεμένες Σκάλες και Αλλαγμένο Ύψος Ορόφου.

Οι έλεγχοι Άνω Σύνδεσης βρίσκονται στα πάνελ Γεωμετρία και Τοποθέτηση των Ρυθμίσεων των Εργαλείων Τοίχος, Υποστύλωμα και Σκάλα (καθώς και στην Παλέτα Πληροφοριών).

• Εάν δεν θέλετε άνω σύνδεση, επιλέξτε “Χωρίς Σύνδεση”.
• Προαιρετικά, καθορίστε μία απόκλιση της στέψης του στοιχείου από τον όροφο άνω σύνδεσης του στοιχείου: το ύψος του στοιχείου θα αλλάξει αναλόγως, αλλά η σύνδεση με έναν συγκεκριμένο όροφο παραμένει.

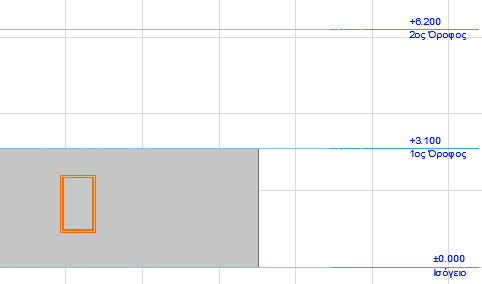

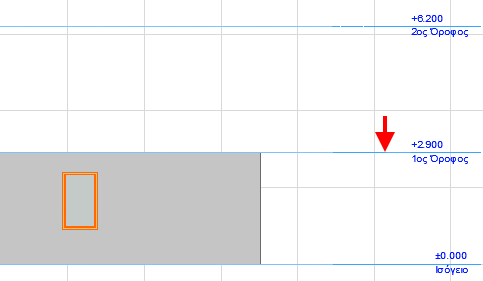

Εάν συνδέσετε τη στέψη ενός στοιχείου με έναν συγκεκριμένο όροφο και αργότερα τροποποιήσετε τη θέση αυτού του ορόφου, το ύψος του συνδεδεμένου στοιχείου θα αλλάξει αναλόγως:

Εάν διαγράψετε τον όροφο άνω σύνδεσης, τότε τη θέση του θα πάρει ο όροφος που είναι πάνω από αυτόν.

Δείτε το βίντεο

Δείτε το βίντεο

Δείτε το βίντεο

Ανάστροφα Στοιχεία

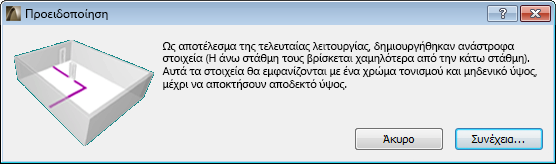

Η αλλαγή του ύψους ορόφων μπορεί να δημιουργήσει ανάστροφα στοιχεία: ή άνω στάθμη τους θα βρεθεί χαμηλότερα από την κάτω στάθμη τους.

Αυτό π.χ. μπορεί να συμβεί εάν η μελέτη σας περιέχει ορόφους διαφόρων υψών, και τοποθετείτε μία σειρά άνω συνδεδεμένων τοίχων διαφορετικών αποκλίσεων, οι οποίες μπορεί να μην “χωράνε” σε έναν συγκεκριμένο όροφο.

Τέτοια στοιχεία εμφανίζονται σαν να είχαν μηδενικό ύψος (π.χ. ένας τέτοιος τοίχος σε μία τομή εμφανίζεται σαν μία ευθεία γραμμή) και είναι τονισμένα με τέτοιο τρόπο, ώστε να μπορείτε να τα βρίσκετε εύκολα και να τα διορθώνετε.

Εύρεση Ανάστροφων Στοιχείων

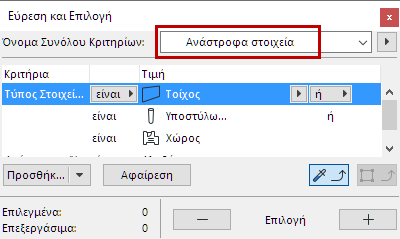

Ή χρησιμοποιήστε το ενσωματωμένο σύνολο κριτηρίων "Ανάστροφα Στοιχεία" στην Επεξεργασία > Εύρεση και Επιλογή για να βρείτε και να επιλέξετε κάθε ανάστροφο τοίχο, υποστύλωμα και/ή χώρο.

Σημείωση: Χρησιμοποιήστε την εντολή Έλεγχος για Ανάστροφα Στοιχεία για να βρείτε και να δημιουργήσετε λίστα με τα ανάστροφα στοιχεία της μελέτης σας. Αυτή η εντολή δεν είναι εξ ορισμού διαθέσιμη. Για να την χρησιμοποιήσετε, προσαρμόστε τα μενού σας ώστε να την περιλαμβάνουν.

Δείτε: Εξειδίκευση Μενού.
