Εφαρμογή Διατομής σε Στοιχείο

Οι Διατομές είναι διαθέσιμες για Τοίχους, Υποστυλώματα, Δοκούς, ή Στοιχεία Βιβλιοθήκης.

Εφαρμόστε μία διατομή σε ένα στοιχείο στις ρυθμίσεις στοιχείου ή από τον Διαχειριστή Διατομής.

Από τις ρυθμίσεις του στοιχείου (Τοίχος, Δοκός, Υποστύλωμα):

  1. Ανοίξτε τις ρυθμίσεις του στοιχείου.
  2. Στο Πάνελ Γεωμετρία και Τοποθέτηση, κάντε κλικ στο εικονίδιο «Σύμπλοκη Διατομή".
  3. Χρησιμοποιήστε το pop-up για να επιλέξετε μία διατομή.

    Σημείωση: Αυτό το pop-up απαριθμεί τις διατομές των οποίων η ρύθμιση "χρήση με" περιλαμβάνει τον τύπο του στοιχείου σας: βλ «Χρήση Με" - ορίστε τη διαθεσιμότητα της διατομής

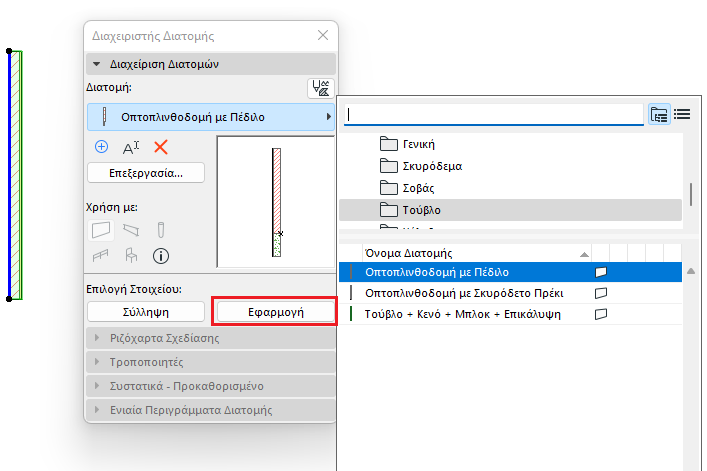

Από Διαχειριστή Διατομής

  1. Στο μοντέλο, επιλέξτε ένα ή περισσότερα στοιχεία
  2. Στον Διαχειριστή Διατομής, επιλέξτε από το pop-up Επιλογή Διατομής.
  3. Κάντε κλικ στο Εφαρμογή.
