Δημιουργία μίας Μονοεδρικής Στέγης στο 3D Παράθυρο
Σημείωση: Εκτός από τη σχεδίαση μίας νέας Στέγης που περιγράφεται παρακάτω, μπορείτε επίσης να επιλέξετε μία Πολυεδρική Στέγη και να τη διασπάσετε σε αρκετές Μονοεδρικές Στέγες, χρησιμοποιώντας Επεξεργασία > Αναμόρφωση > Ανάλυση σε Μονοεδρικές Στέγες ή > Πρόσθετα Στέγης > Ανάλυση σε Μονοεδρικές Στέγες.
Χρησιμοποιήστε αυτήν τη μέθοδο εάν θέλετε να τοποθετήσετε μία στέγη που έλκεται από υφιστάμενα στοιχεία, στο 3D παράθυρο.
- Επιλέξτε το Εργαλείο Στέγη.
- Στις Ρυθμίσεις Στέγης ή στην Παλέτα Πληροφοριών, προσαρμόστε τις κύριες παραμέτρους της στέγης (π.χ. κλίση, επιφάνειες, μαρκίζα/γείσο)
- Επιλέξτε τη Μονοεδρική ή Πολυεδρική μέθοδο κατασκευής για να δημιουργήσετε ένα στοιχείο Στέγης.
- Επιλέξτε μία από τις τρεις Μεθόδους Γεωμετρίας από την Παλέτα Πληροφοριών: Πολύγωνο, Ορθογώνιο ή Ορθογώνιο Με Στροφή.

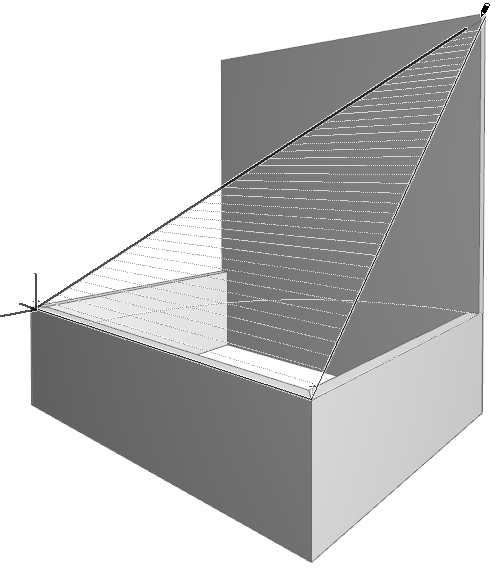

- Στο 3D παράθυρο, καθορίστε την έδρα στέγης, με κλικ σε τρία σημεία. Τα δύο πρώτα σημεία συνθέτουν τον άξονα περιστροφής.

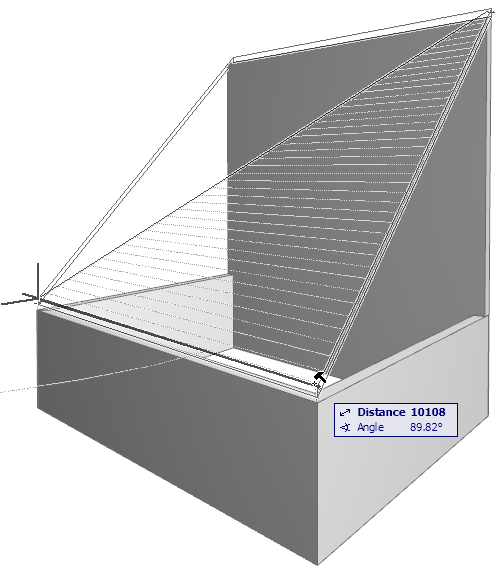

- Σχεδιάστε το περίγραμμα της στέγης. Όταν επιστρέφετε στον πρώτο κόμβο, εμφανίζεται ο κέρσορας - Σφυρί. Κάντε κλικ για να κλείσετε το πολύγωνο.

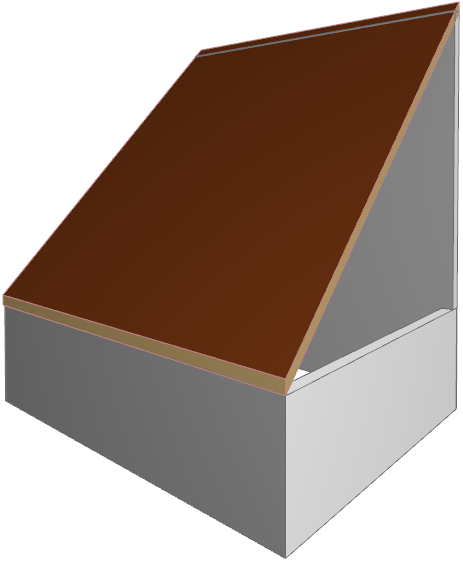

- Η Στέγη δημιουργείται.
