Περικοπή Στοιχείων από Στέγη: Χειροκίνητη Περικοπή
Εάν θέλετε περικοπή ενός ή περισσότερων στοιχείων μοντέλου από μία συγκεκριμένη Στέγη ή Κέλυφος, χρησιμοποιήστε τη ροή εργασίας Χειροκίνητης Περικοπής, αποφασίζοντας επίσης για τα τμήματα των στοιχείων που θα διατηρηθούν (π.χ. εντός ή εκτός).
Για τη λογική της αυτόματης περικοπής αρκετών επιλεγμένων στοιχείων, σε ένα βήμα, δείτε: Περικοπή Πολλαπλής Επιλογής Στοιχείων: Αυτόματη Περικοπή.
Για την κανονική εντολή περικοπής στοιχείου, δείτε: Περικοπή Στοιχείων Χρησιμοποιώντας Ψαλίδι .
Χειροκίνητη Περικοπή: Παράδειγμα

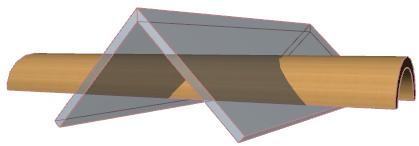

Ας υποθέσουμε ότι έχετε δύο τεμνόμενα Κελύφη. Ένα Κέλυφος σχήματος V και ένα Κέλυφος-Σήραγγα που το διαπερνά. Θέλετε να περικοπούν, ώστε
- να διατηρηθεί μόνον το τμήμα της Σήραγγας που βρίσκεται εντός του Κελύφους-V
- τα εξωτερικά τμήματα της σήραγγας να εξαλειφθούν και
- το Κέλυφος-V να κοπεί, ώστε να ανοίξουν οπές για τη σήραγγα
Η λογική αυτόματης περικοπής δεν θα είναι ικανοποιητική, διότι θα ολοκληρωθεί με το εσωτερικό τμήμα να λείπει, το οποίο δεν είναι αυτό που θέλετε:
Δείτε: Περικοπή Πολλαπλής Επιλογής Στοιχείων: Αυτόματη Περικοπή.
Αντί αυτής, χρησιμοποιήστε την ακόλουθη διαδικασία περικοπής:

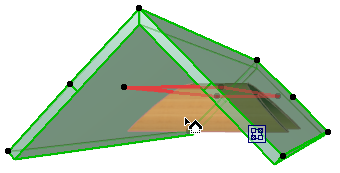

- Επιλέξτε το Κέλυφος που θέλετε να περικοπεί (τη σήραγγα).

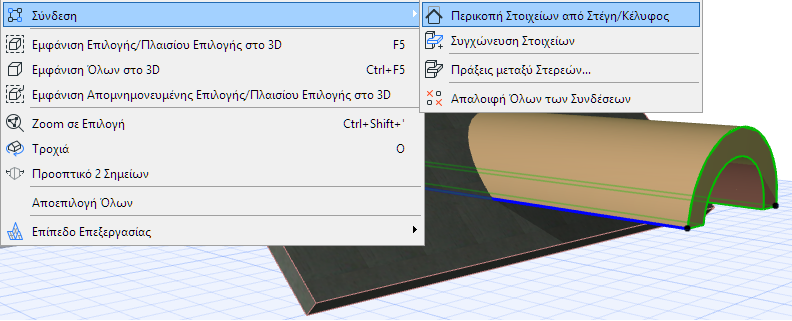

- Από το θεματικό μενού, επιλέξτε Σύνδεση > Περικοπή Στοιχείων από Στέγη/Κέλυφος (διαθέσιμη και από την Τυπική γραμμή εργαλείων).
- Τώρα πρέπει να επιλέξετε το στοιχείο περικοπής.

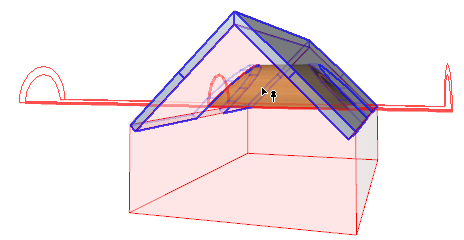

Σημειώστε ότι ο κέρσορας έχει πάρει τη μορφή μίας μικρής στέγης. Χρησιμοποιήστε τον για να κάνετε κλικ στο στοιχείο που θα χρησιμοποιήσετε ως στοιχείο περικοπής (το Κέλυφος-V, με κόκκινη οπτική πληροφόρηση).
Σημείωση: Εάν τα Στερεά Περικοπής δεν είναι ενεργοποιημένα, θα εμφανιστούν αυτομάτως, για όλη τη λειτουργία περικοπής.

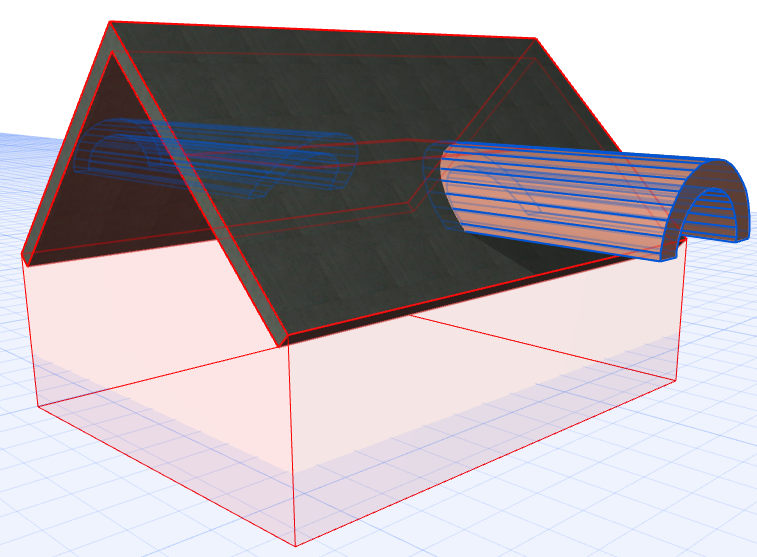

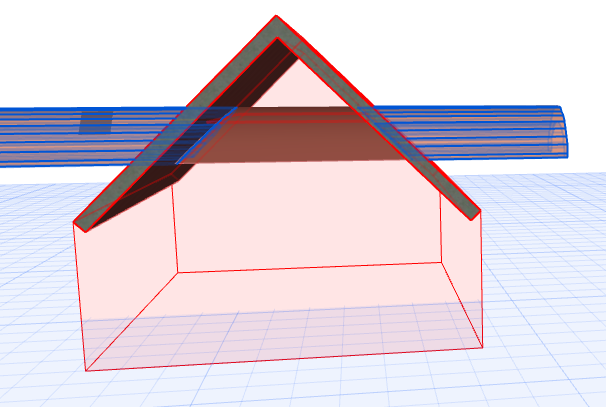

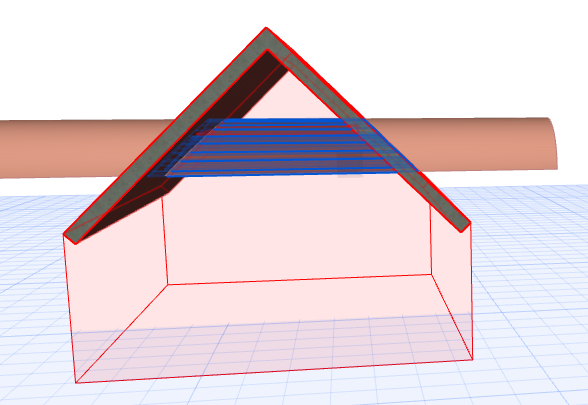

- Τώρα πρέπει να επιλέξετε το τμήμα της σήραγγας που θέλετε να διατηρηθεί. Πηγαίνετε τον κέρσορα πάνω από τα τμήματα της σήραγγας (εντός και εκτός του Κελύφους-V) και δείτε την μπλε οπτική πληροφόρηση που τα αναγνωρίζει: αυτό σας υποδεικνύει τις επιλογές που έχετε για τα τμήματα της σήραγγας που μπορούν να διατηρηθούν μετά την περικοπή:
- Τώρα πρέπει να επιλέξετε το τμήμα της σήραγγας που θέλετε να διατηρηθεί. Πηγαίνετε τον κέρσορα πάνω από τα τμήματα της σήραγγας (εντός και εκτός του Κελύφους-V) και δείτε την μπλε οπτική πληροφόρηση που τα αναγνωρίζει: αυτό σας υποδεικνύει τις επιλογές που έχετε για τα τμήματα της σήραγγας που μπορούν να διατηρηθούν μετά την περικοπή:
- Θέλετε να διατηρηθεί το τμήμα που είναι εντός. Επομένως, κάντε κλικ σε αυτό το τμήμα. Η περικοπή εκτελείται.Σημείωση: Εναλλακτικά, κάντε ctrl-κλικ σε ένα από τα τμήματα για να το εξαλείψετε. Η οπτική πληροφόρηση θα δείχνει πάντα μπλε το τμήμα που θα διατηρηθεί.
Τώρα πρέπει να γίνει περικοπή του άλλου στοιχείου, του Κελύφους-V, ώστε να κοπούν οι οπές για τη σήραγγα. Επαναλάβετε τη διαδικασία περικοπής:
- Επιλέξτε το Κέλυφος που θέλετε να περικοπεί (το Κέλυφος-V).
- Από το θεματικό μενού, επιλέξτε Σύνδεση > Περικοπή Στοιχείων από Στέγη/Κέλυφος (διαθέσιμη και από την Τυπική γραμμή εργαλείων).

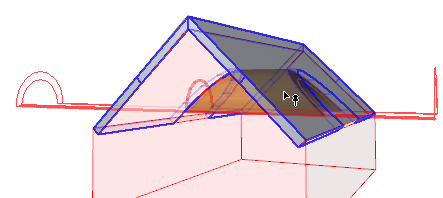

- Με τον κέρσορα μικρή στέγη πρέπει να επιλέξετε το στοιχείο περικοπής, σε αυτήν την περίπτωση τη σήραγγα. Θα απεικονιστεί με την κόκκινη οπτική πληροφόρηση.

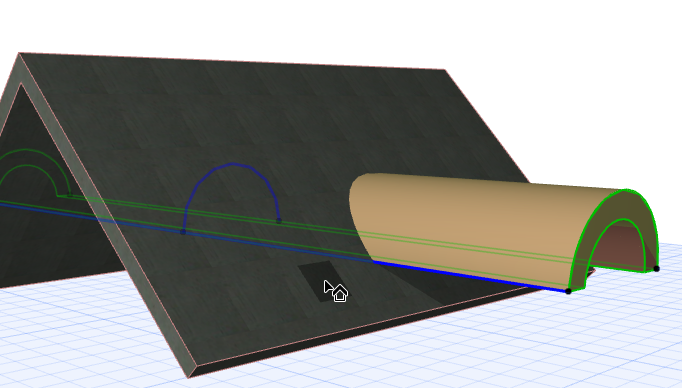

- Επιλέξτε το τμήμα του Κελύφους-V που θέλετε να διατηρήσετε. Μετακινήστε τον κέρσορα και δείτε την μπλε οπτική πληροφόρηση να δείχνει τα τμήματα που μπορούν να διατηρηθούν μετά από την περικοπή:

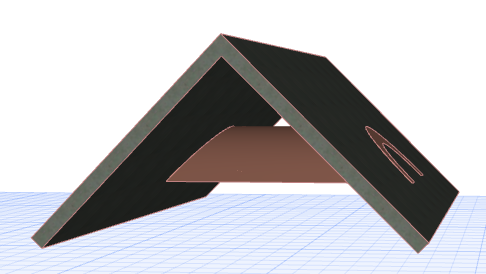

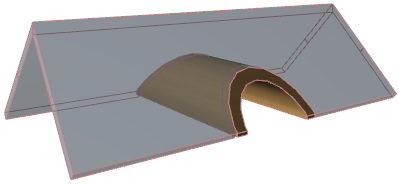

- Κάντε κλικ στο τμήμα του Κελύφους-V που θέλετε να διατηρήσετε. Η περικοπή εκτελείται.
