Σημείωση:Χρήστες MEP Designer: Χρησιμοποιήστε Υπερισχύοντα Γραφικά σε ροές εργασίας που περιλαμβάνουν το Archicad. Στο MEP Designer, οι ρυθμίσεις Υπερισχύοντος Γραφικού δεν θα είναι ορατές σε ορισμένα στοιχεία. Για αρχιτεκτονικά στοιχεία (που εμφανίζονται στο MEP Designer με γκρι υπερίσχυση), μπορείτε να χρησιμοποιήσετε Κανόνες Υπερισχύοντος Γραφικού για να ορίσετε διαφορετικές τιμές διαφάνειας για κάθε τύπο στοιχείου.
Χρησιμοποιήστε Υπερισχύοντα Γραφικά για να εφαρμόσετε μία προκαθορισμένη εμφάνιση (χρώμα, ράστερ) σε στοιχεία μοντέλου ανά άποψη, ώστε οι πληροφορίες να είναι άμεσα αναγνωρίσιμες.
Για παράδειγμα:
Εμφανίστε τα στοιχεία με διαφορετικά χρώματα, βάσει της Κατάστασης Ανακαίνισης
Εμφανίστε όλους τους τοίχους που έχουν ασβεστοκονίαμα με μπλε χρώμα
Τονίστε μία ομάδα χώρων που έχουν ίδιο χαρακτηριστικό (π.χ. μη θερμαινόμενες περιοχές)
Τονίστε όλα τα στοιχεία που έχουν έναν συγκεκριμένο βαθμό ακουστικής ή βαθμό ανάφλεξηςΣχήμα 1. Χώροι ανά Βαθμό Ανάφλεξης

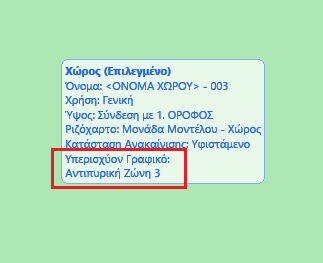

Το Ταμπελάκι του στοιχείου παραθέτει τους Κανόνες Υπερισχύοντος Γραφικού, εάν υπάρχουν, που ισχύουν για αυτό το στοιχείο:
Εφαρμογή Κανόνων Υπερισχύοντος Γραφικού
Υπάρχουν δύο τρόποι ανάθεσης ενός Υπερισχύοντος Γραφικού:

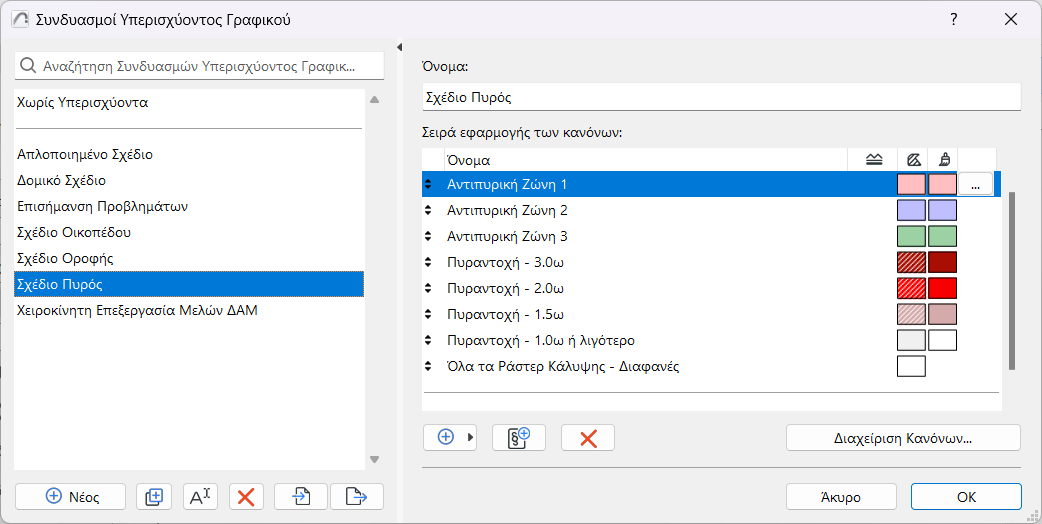

Ανά Συνδυασμό Υπερισχύοντος Γραφικού: Ένας Συνδυασμός Υπερισχύοντος Γραφικού είναι μία συλλογή από Υπερισχύοντες Κανόνες που εφαρμόζονται με μία συγκεκριμένη σειρά, στα στοιχεία που καλύπτουν τα κριτήρια του Κανόνα(ων).
ΑνάΦίλτρο Ανακαίνισης: Το Φίλτρο Ανακαίνισης καθορίζει ποια στοιχεία (ανά Κατάσταση Ανακαίνισης) πρέπει να εμφανίζονται με μία υπερίσχυση
Ο Συνδυασμός Υπερισχύοντος Γραφικού και το Φίλτρο Ανακαίνισης αποθηκεύονται με τις ρυθμίσεις κάθε άποψης. Σε οποιαδήποτε άποψη, εφαρμόζονται πρώτοι οι κανόνες του Συνδυασμού Υπερισχύοντος Γραφικού. Οι Κανόνες που εφαρμόζονται από το Φίλτρο Ανακαίνισης έχουν την χαμηλότερη προτεραιότητα.
Εξαίρεση: Δεν μπορείτε να ορίσετε έναν Συνδυασμό Υπερισχύοντος Γραφικού ή ενός Φίλτρου Ανακαίνισης για απόψεις που βασίζονται σε σημάδια Όψης, τύπου-ΣΧΕΔΙΟ ή Χειροκίνητης Ανακατασκευής.
