Δημιουργία ενός Σ-Άποψης Σχεδίου Λεπτομέρειας Με Πηγή το Μοντέλο

Για τη δημιουργία μίας Λεπτομέρειας που πηγάζει από το μοντέλο, τοποθετήστε ένα σημάδι (μία περιοχή) Λεπτομέρειας σε ένα από τα εξής παράθυρα: Κάτοψη, Τομή/Όψη/Εσωτερική Όψη, 3D Έγγραφο, Φύλλο Εργασίας ή Λεπτομέρεια.

1. Ενεργοποιήστε το εργαλείο Λεπτομέρεια.
2. Στην Παλέτα Πληροφοριών ή στις Προκαθορισμένες Ρυθμίσεις Λεπτομέρειας, βεβαιωθείτε ότι είναι επιλεγμένο το “Δημιουργία νέου σ-άποψης λεπτομέρειας”.





3. Από την Παλέτα Πληροφοριών, επιλέξτε μία μέθοδο γεωμετρίας με βάση περιοχή: Πολύγωνο, Ορθογώνιο ή Στραμμένο Ορθογώνιο. Η πρώτη μέθοδος γεωμετρίας “Χωρίς Όρια”, δημιουργεί ένα σημάδι συνδεδεμένο με ανεξάρτητο σ-άποψης που δεν έχει πηγή το μοντέλο.





4. Σχεδιάστε το όριο της Λεπτομέρειας και κάντε κλικ για να ολοκληρωθεί.

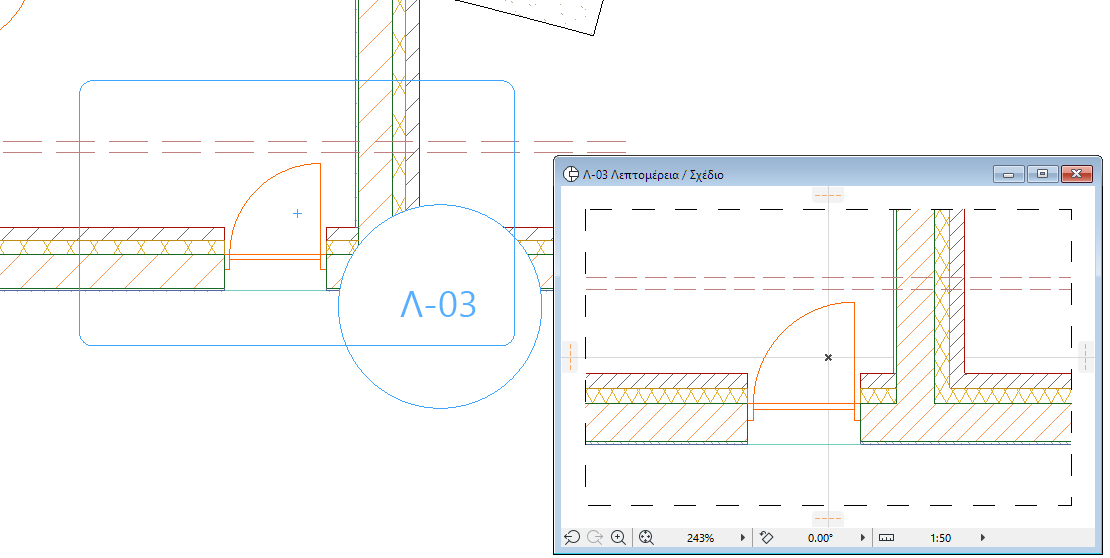

5. Μετά από τη σχεδίαση των ορίων λεπτομέρειας, κάντε κλικ στο σχέδιο με τον κέρσορα-Σφυρί για να τοποθετήσετε το Σημάδι Λεπτομέρειας. Το X αναπαριστά την αρχή της Λεπτομέρειας.





   Σημείωση: Τα τύπου-πηγή σημάδια Λεπτομέρειας διακρίνονται στην οθόνη από ένα προαιρετικό ημιδιαφανές συμπαγές ράστερ. (Χρησιμοποιήστε το Άποψη > Επιλογές Εμφάνισης στην Οθόνη > Τονισμός Πηγαίων Σημαδιών για να ενεργοποιηθεί ή όχι αυτό το ράστερ διάκρισης όλων των σημαδιών πηγής. Το χρώμα αυτού του τονισμού μπορεί να οριστεί στο Επιλογές > Περιβάλλον Εργασίας > Περισσότερες Επιλογές).
6. Δημιουργείται ένα νέο σ-άποψης Σχεδίου Λεπτομέρειας και εμφανίζεται στον Χάρτη Μελέτης Πλοηγού.

Για να καθορίσετε τις πληροφορίες αναφοράς που εμφανίζονται σε ένα τύπου-πηγή σημάδι Λεπτομέρειας:

Δείτε: Καθορισμός Αναφοράς Σημαδιού για Σημάδι Πηγής.

Άλλες Πληροφορίες σχετικές με το νέο σ-άποψης Λεπτομέρειας (τα Σημάδια και οι πληροφορίες Αναφοράς) μπορούν να οριστούν στον διάλογο Ρυθμίσεις Λεπτομέρειας.
