Ορισμός Συστατικών ως “Πυρήνας” ή “Τελείωμα”

Σύνθετα Στοιχεία

Για σύνθετα στοιχεία (Τοίχος, Πλάκα, Στέγη, Κέλυφος): οι στρώσεις ορίζονται ως Πυρήνας, Τελείωμα ή Άλλο στον διάλογο Σύνθετες Δομές.

Αυτό είναι σημαντικό εάν θέλετε να εμφανίσετε τα στοιχεία μοντέλου ανάλογα με τον τύπο δομής τους: αυτή είναι η λειτουργία Μερική Εμφάνιση Δομής.

Για περισσότερες πληροφορίες, δείτε: Μερική Εμφάνιση Δομής.

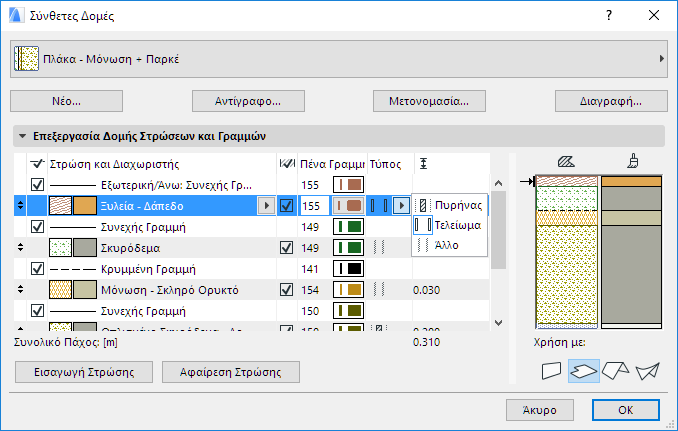

1. Ανοίξτε τον διάλογο Σύνθετες Δομές από το Επιλογές > Χαρακτηριστικά Στοιχείου > Σύνθετες Δομές.

   Μπορείτε επίσης να επεξεργαστείτε μία επιλεγμένη σύνθετη δομή, πηγαίνοντας στις ρυθμίσεις της από το θεματικό μενού της:





2. Κάντε κλικ σε μία στρώση στη λίστα για να την επιλέξετε.
3. Στη στήλη Τύπος, κάντε κλικ στο pop-up και διαλέξτε Πυρήνας, Τελείωμα, ή Άλλo.





   Note:

   • Μπορείτε να τσεκάρετε πολλές στρώσεις ως Πυρήνα, αλλά αυτές οι στρώσεις πρέπει να είναι συνεχόμενες μεταξύ τους.
   • Μπορείτε να ορίσετε πολλές συνεχόμενες στρώσεις ως Τελείωμα, αλλά πρέπει να περιλαμβάνουν τη μία ή αμφότερες τις εξωτερικές στρώσεις.

Επικάλυψη Υποστυλώματος

Κάθε επικάλυψη μπορεί να οριστεί ως Πυρήνας, Τελείωμα ή Άλλο, στις Ρυθμίσεις του Εργαλείου Υποστύλωμα.

Δείτε: Πυρήνας και Επικάλυψη.

Διατομή (Σύμπλοκα) Στοιχεία

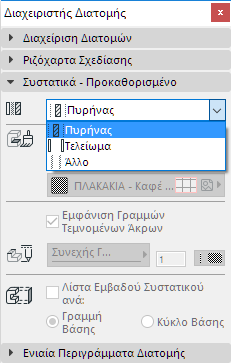

Για σύμπλοκα στοιχεία από διατομή (Τοίχος, Δοκός, Υποστύλωμα, Αντικείμενο, Κιγκλίδωμα): τα συστατικά ορίζονται ως Πυρήνας, Τελείωμα ή Άλλο στο Σχεδίαση > Διαχειριστής Διατομής.

Δείτε επίσης Πάνελ Συστατικά του Διαχειριστή Διατομής.
