Επιφάνεια Ανοίγματος σε Πίνακα Επιφάνειας

Ας υποθέσουμε ότι έχετε ένα Άνοιγμα σε έναν τοίχο.

Όταν αναθέτετε μία υπερίσχυση στην επιφάνεια Ανοίγματος, είναι σαν ένα λεπτό φύλλο χρώματος που έχει δύο πλευρές (όπως μία λωρίδα ταπετσαρίας).

Έτσι, όταν απαριθμείτε τις επιφάνειες, να έχετε υπόψη σας ότι υπάρχουν συνολικά τρεις πιθανές επιφάνειες εδώ:

μία επιφάνεια τοίχου
συν τις δύο πλευρές της υπερισχύουσας επιφάνειας ανοίγματος ("ταπετσαρία")

Ανάλογα με το τι θέλετε να καταγράψετε, βεβαιωθείτε ότι ο Πίνακας Επιφανειών μετρά μόνο τις επιφάνειες που χρειάζεστε. Οι επιφάνειες που εμποδίζονται από ένα στοιχείο "κάλυψης" δεν θα υπολογίζονται στον πίνακα.

Για να ορίσετε τα στοιχεία ως "καλύπτοντα", χρησιμοποιήστε τον διάλογο Μείωση Εμβαδού Έκθεσης των Ρυθμίσεων Σχεδίου Πίνακα Επιφάνειας. (δειτε: Παράμετρος "Εμβαδόν Έκθεσης" στους Πίνακες Επιφανειών).

Δείτε παραδείγματα παρακάτω.

Παράδειγμα: Λίστα βαμμένης επιφάνειας ανοίγματος

Ένα Άνοιγμα διαπερνά έναν τοίχο και έχετε βάψει τις άκρες του ανοίγματος με μία υπερίσχυση.

Η βαμμένη επιφάνεια Ανοίγματος έχει δύο πλευρές (όπως μία λωρίδα ταπετσαρίας).

Θέλετε το πρόγραμμα να εμφανίζει την υπερισχύουσα επιφάνεια Ανοίγματος, αλλά μόνο την ορατή πλευρά της. Για να πάρετε αυτό το αποτέλεσμα:

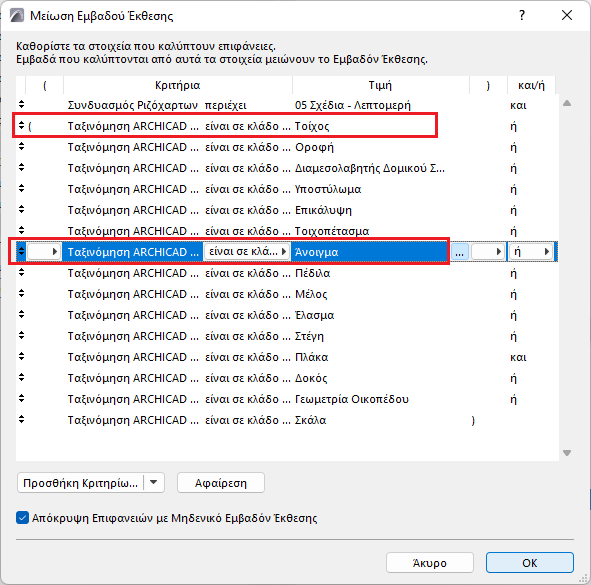

Προσθέστε τοίχους στη λίστα "Μείωση Εμβαδού Έκθεσης " (για να αποκλείσετε τη μη ορατή πλευρά της "ταπετσαρίας")
Προσθέστε ανοίγματα στη λίστα "Μείωση Εμβαδού Έκθεσης" (για να εξαιρέσετε την αρχική, άβαφη επιφάνεια του τοίχου)

Παράδειγμα: Λίστα μόνο επιφάνειας τοίχου, το άνοιγμα είναι απλώς μία οπή

Το Άνοιγμα είναι απλώς μία οπή που ανοίγεται στη δομή του ξενιστή και δεν έχει ΚΑΜΙΑ υπερισχύουσα επιφάνεια.

Σημείωση: Εάν το Άνοιγμα δεν έχει καμία υπερίσχυση, δεν μπορείτε να καταχωρήσετε την επιφάνειά του. Αλλά ένα τέτοιο Άνοιγμα εξακολουθεί να είναι ικανό να καλύψει το στοιχείο-ξενιστής.

Θέλετε να μετρήσετε μόνο την επιφάνεια του στοιχείου ξενιστή, αγνοώντας το άνοιγμα. Βεβαιωθείτε ότι τα Ανοίγματα δεν έχουν οριστεί να καλύπτουν τις επιφάνειες του στοιχείου-ξενιστής. Για να πάρετε αυτό το αποτέλεσμα:

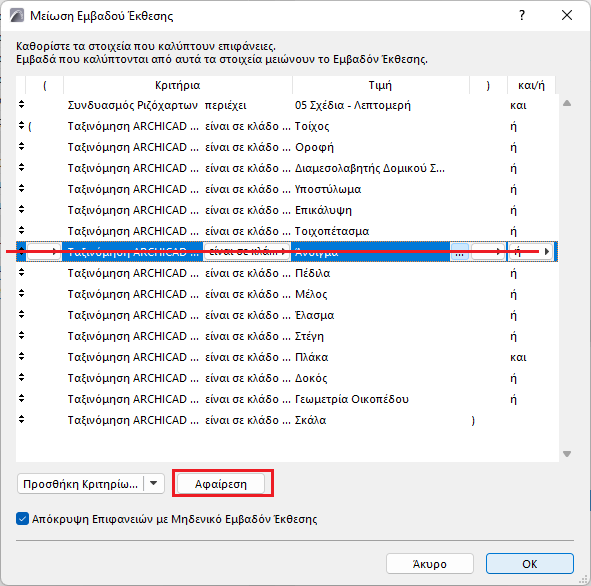

Αφαιρέστε τα Ανοίγματα από τη λίστα "Μείωση Εμβαδού Έκθεσης " (για να αποκαλύψετε την όψη ανοίγματος του τοίχου)

Αφαίρεση Ανοιγμάτων από τη λίστα "Μείωση Εμβαδού Έκθεσης"
