Προσθήκη Πεδίων: Ποια δεδομένα θέλετε να καταχωρήσετε;
Επιλέξτε τις παραμέτρους που θα εμφανίζονται ως πεδία του πίνακα.
Σημείωση:
Η λίστα των διαθέσιμων παραμέτρων στο MEP Designer είναι βελτιστοποιημένος για ΜΗΥ Μελέτες. Μπορείτε να καταχωρήσετε δεδομένα για ΜΗΥ Στοιχεία, Χώρους, Ανοίγματα και 2D Στοιχεία.

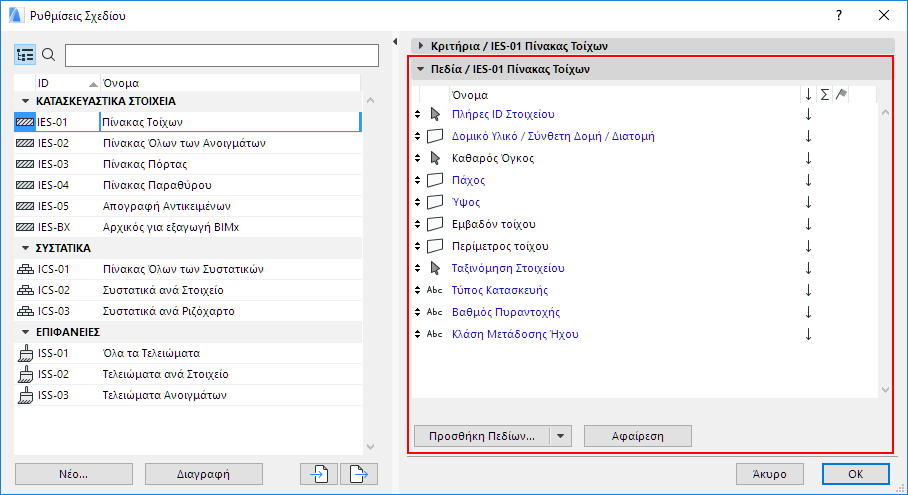

- Ανοίξτε τις Ρυθμίσεις Σχεδίου

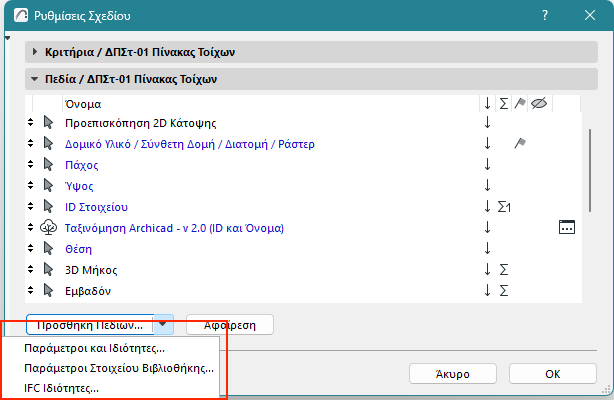

- Προσθέστε Πεδία: Κάντε κλικ για να αποκτήσετε πρόσβαση σε μία λίστα με δυνατότητα αναζήτησης των διαθέσιμων παραμέτρων και ιδιοτήτων.
Η λίστα εξαρτάται από τον τύπο του πίνακα, και μπορεί να περιλαμβάνει Γενικές παραμέτρους, ειδικές παραμέτρους που έχουν σχέση με τις λίστες Συστατικού και Επιφάνειας, καθώς και Ιδιότητες.
- Κάντε διπλό κλικ σε ένα πεδίο για να το προσθέσετε στη λίστα. (Εναλλακτικά, κάντε κλικ στο Προσθήκη ή πατήστε Enter).
Δείτε επίσης: Πρόσθετα Κριτήρια και Πεδία: Παράμετροι Στοιχείου Βιβλιοθήκης και Καθορισμός Κριτηρίων Στοιχείου, χρησιμοποιώντας IFC Δεδομένα

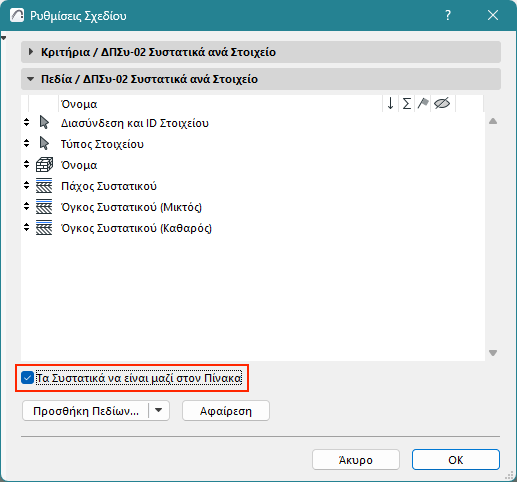

Τα Συστατικά να είναι μαζί στον Πίνακα
Αυτό το κουτάκι τσεκαρίσματος είναι διαθέσιμο στις Ρυθμίσεις Σχεδίου λιστών, τύπου Συστατικό (βλ Δεδομένα Συστατικού στο Archicad)

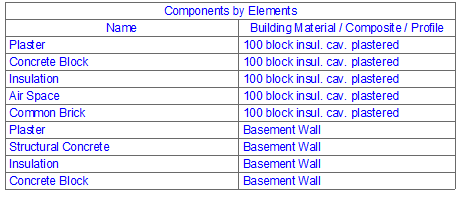

- Εάν τσεκάρετε το κουτάκι, τα συστατικά είναι πάντα ομαδοποιημένα, βάσει του στοιχείου στο οποίο ανήκουν. (Για σύνθετης δομής στοιχεία, αυτά τα συστατικά ράστερ αναγράφονται με την ίδια σειρά που έχουν στις Ρυθμίσεις Σύνθετης Δομής)

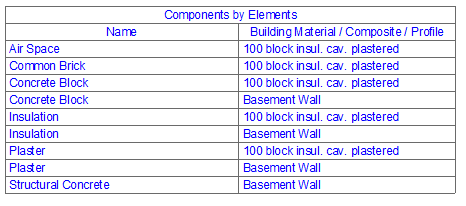

- Εάν δεν το τσεκάρετε, τα συστατικά θα αναγραφούν σύμφωνα με τις Ρυθμίσεις Σχεδίου (π.χ. ταξινομημένα ανά όνομα αντί ανά στοιχείο).
Δεδομένα Συστατικού στο Archicad
Για πληροφορίες που αφορούν τη χρήση των Ιδιοτήτων, δείτε:
