Διαχείριση ID Στοιχείων

Χρησιμοποιήστε αυτόν τον διάλογο στο Έγγραφο > Πρόσθετα Καταγραφής > Διαχείριση ID Στοιχείων για να ορίσετε τους αριθμούς ID των στοιχείων της μελέτης βάσει κριτηρίων. Μπορείτε επίσης να την χρησιμοποιήσετε, προκειμένου να τροποποιήσετε αυτόματα παραγόμενους αριθμούς ID. Οι ρυθμίσεις μπορούν να αποθηκεύονται και να φυλάσσονται για μελλοντική χρήση.

Οι διαμορφώσεις που δημιουργείτε και αποθηκεύετε με τη Διαχείριση ID Στοιχείων, σας βοηθούν να ετοιμάζετε τα στοιχεία της Μελέτης για ευκρινέστερη ανάγνωση των επιμετρήσεών τους.

Σημείωση: Αυτή η εντολή είναι διαθέσιμη μόνο από την Κάτοψη.

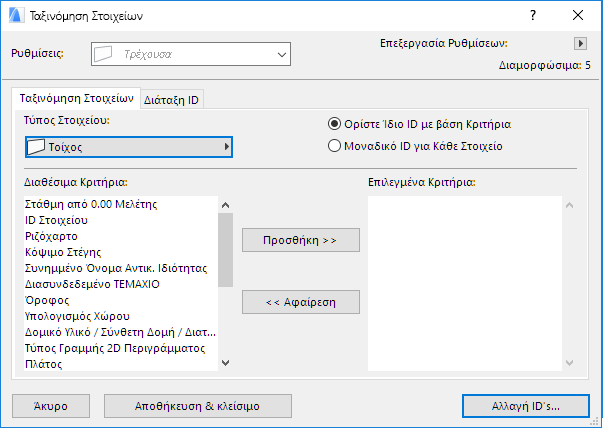

Ο διάλογος περιλαμβάνει δύο καρτέλες: Ταξινόμηση Στοιχείων για τον ορισμό επιλογής χαρακτηριστικών και Διάταξη ID για τον ορισμό ειδικών ομάδων ID.



Ταξινόμηση Στοιχείων

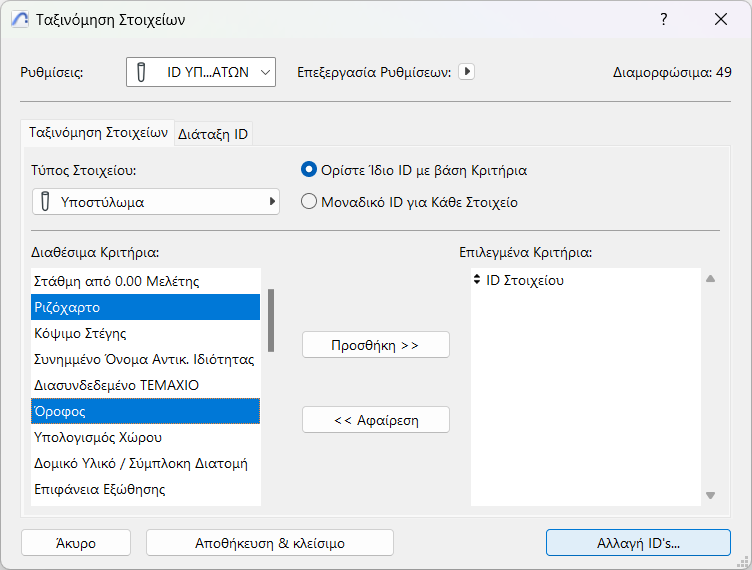

Όταν η καρτέλα Ταξινόμηση Στοιχείων είναι ενεργή: Διαλέξτε έναν Τύπο Στοιχείου.

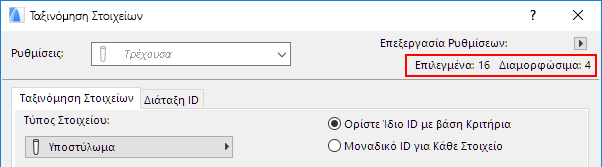

  • Όταν έχουν επιλεγεί οποιαδήποτε στοιχεία στην Κάτοψη Ορόφου, το Διαχείριση ID Στοιχείων δουλεύει μόνο με τα επιλεγμένα στοιχεία.
  • Όταν επιλέγετε στοιχεία για να τους αναθέσετε ID, και δεν έχετε Επιλεγμένα Κριτήρια, οι αριθμοί ID θα ανατίθενται με τη σειρά που επιλέξατε τα στοιχεία.
  • Αν δεν έχει γίνει καμία επιλογή στην Κάτοψη, η εντολή λειτουργεί σε όλα τα τοποθετημένα και ορατά στοιχεία (όχι σε εκείνα που βρίσκονται σε μη ορατά ριζόχαρτα).


Επιλέξτε και προσθέστε κριτήρια στη λίστα, στα δεξιά.



Διάταξη ID

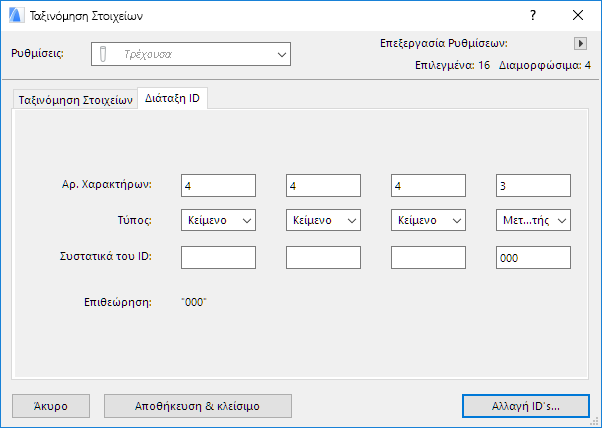

Κάντε κλικ στην καρτέλα Διάταξη ID. Αυτό σας επιτρέπει να ορίσετε ειδικές Διατάξεις ID:



Το Διαχείριση ID Στοιχείων σας επιτρέπει να υποδιαιρείτε το ID σε τέσσερα τμήματα.

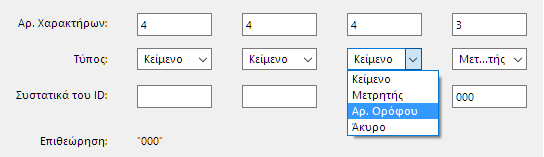

Σε οποιοδήποτε από τα διάφορα τμήματα του πεδίου Συστατικών του ID, μπορείτε να γράψετε ένα απλό κείμενο, ένα μετρητή ή τον αριθμό του ορόφου.


  • Χρησιμοποιήστε τον τύπο Κείμενο, για να εισάγετε ειδικό κείμενο.
  • Χρησιμοποιήστε τον τύπο Μετρητής, για να εισάγετε αριθμούς και γράμματα που θα αλλάζουν σταδιακά στο ID.
  • Χρησιμοποιήστε τον τύπο Αρ. Ορόφου για να εισάγετε τον κανονικό αριθμό ορόφου του στοιχείου.
    Σημείωση: Ο Αρ. Ορόφου είναι διαθέσιμος ως τύπος μόνον όταν έχετε επιλέξει τον "Όροφο" ως κριτήριο Ομαδοποίησης.

Δημιουργία ID Στοιχείων

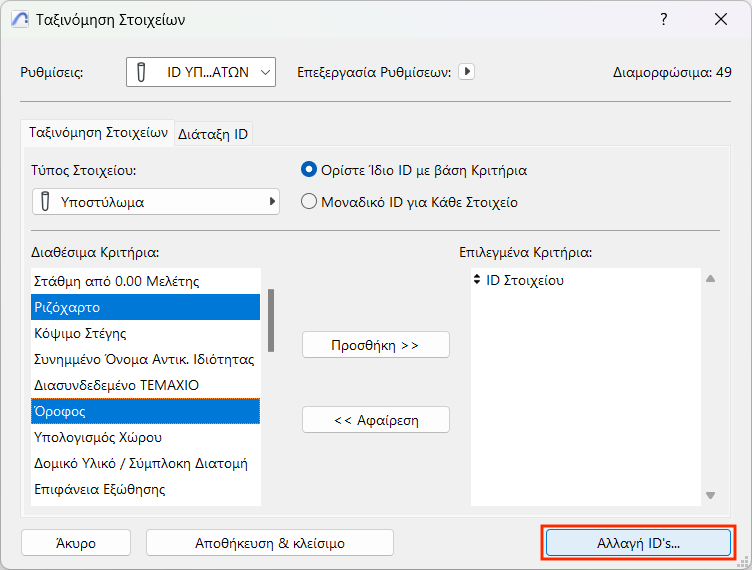

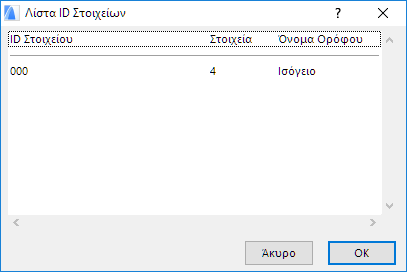

Πατήστε το κουμπί Αλλαγή ID's για να εμφανιστεί ο διάλογος Λίστα ID Στοιχείων.

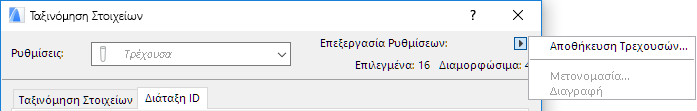

Μπορείτε να αποθηκεύσετε τις ρυθμίσεις σας χρησιμοποιώντας το αναδιπλούμενο μενού Επεξεργασία Ρυθμίσεων στο πάνω μέρος του διαλόγου.
