Σχεδίαση Splines

Για να σχεδιάσετε μία φυσική Spline ή μία καμπύλη Bezier, επιλέξτε από την Εργαλειοθήκη το εργαλείο Spline και την πρώτη ή τη δεύτερη Μέθοδο Γεωμετρίας στην Παλέτα Πληροφοριών.

Οι Φυσικές splines ορίζονται με την τοποθέτηση κορυφών, τις οποίες αυτόματα το πρόγραμμα συνδέει μεταξύ τους, δημιουργώντας έτσι μία ομαλή ειδική καμπύλη. Η γωνία της εφαπτομένης και η μορφή της spline που δημιουργείται με αυτήν τη μέθοδο, επηρεάζονται από τις διαδοχικές κορυφές που ορίζετε. Η ολοκλήρωση της καμπύλης επιτυγχάνεται είτε με διπλό-κλικ στην τελευταία κορυφή, είτε με κλικ στο κουμπί OK της Παλέτας Ελέγχων. Κλικ στο OK δίνει πάντα μία κλειστή spline.

Οι Bezier splines είναι από τη φύση τους περισσότερο σύνθετες, αλλά επιτρέπουν την ακριβέστερη αναπαραγωγή εξειδικευμένης μορφής καμπυλών. Οι Bezier splines καθορίζονται από κορυφές όπως και οι Φυσικές splines, αλλά έχουν και επεξεργάσιμα εφαπτομενικά χειριστήρια στις δύο πλευρές αυτών των κορυφών, καθώς και ένα εφαπτομενικό χειριστήριο σε κάθε άκρο (αν είναι μία ανοικτή spline). Η μορφή της καμπύλης Bezier επηρεάζεται από την κατεύθυνση της εφαπτομένης και το μήκος των δύο σκελών της.

Για να ορίσετε μία Bezier κάντε κλικ για να τοποθετήσετε μία κορυφή και κρατήστε πατημένο το ποντίκι. Απομακρύνοντας το ποντίκι από την κορυφή και σε οποιαδήποτε κατεύθυνση, βλέπετε να σχεδιάζεται (μεταβαλλόμενη συνεχώς) η αρχική εφαπτομένη καθώς και το μήκος του χειριστηρίου που καθορίζει την καμπυλότητα. Κρατήστε πατημένο το ποντίκι και ορίστε την επόμενη εφαπτομένη και κορυφή όπως και προηγουμένως. Η ολοκλήρωση της καμπύλης επιτυγχάνεται είτε με διπλό-κλικ στην τελευταία κορυφή, είτε με κλικ στο κουμπί OK της Παλέτας Ελέγχων. Κλικ στο OK δίνει πάντα μία κλειστή spline.

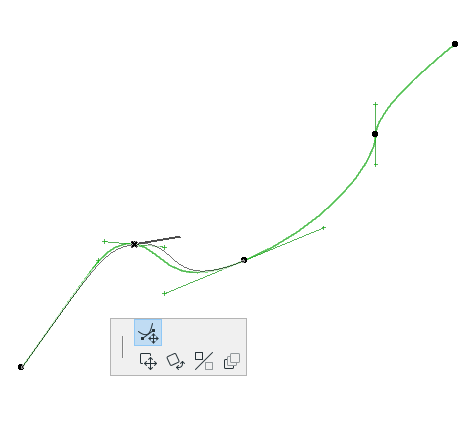

Μπορείτε να επεξεργαστείτε τις Bezier splines μεταβάλλοντας το μήκος κάθε χειριστηρίου χωριστά: χρησιμοποιήστε την εντολή της ΜικροΠαλέτας για Μετακίνηση χειριστηρίου εφαπτομένης.

Σημειώστε, ότι μόνο μία γωνία ορίζει και τα δύο σκέλη της εφαπτομένης, αλλά τα δύο μήκη μπορεί να διαφέρουν. Όσο μεγαλύτερο είναι το μήκος, τόσο ομαλότερη είναι η καμπύλη σε εκείνο το σημείο.

Μπορείτε να τραβήξετε τα χειριστήρια από αιχμηρούς κόμβους για να γίνουν καμπύλες.

Σημείωση: Η ορατότητα των χειριστηρίων επεξεργασίας των Bezier splines εξαρτάται από την κατάσταση του διακόπτη Άποψη > Επιλογές Άποψης στην Οθόνη > Χειριστήρια Spline. Αν ο διακόπτης είναι στο “Εμφάνιση,” τότε όλα τα χειριστήρια επεξεργασίας είναι εμφανή στην Κάτοψη. Αν ο διακόπτης είναι στο “Κρύψιμο”, τότε θα είναι εμφανή μόνο τα χειριστήρια επεξεργασίας της spline που επιλέχτηκε τελευταία. Αν αφαιρεθεί η επιλογή, δεν θα είναι εμφανές κανένα χειριστήριο επεξεργασίας.
