Διαστάσεις (Ακτίνες)
Οι διαστάσεις (Ακτίνες) έχουν δύο κύρια μέρη: τη Γραμμή Διάστασης (δείκτης) και το Κείμενο.

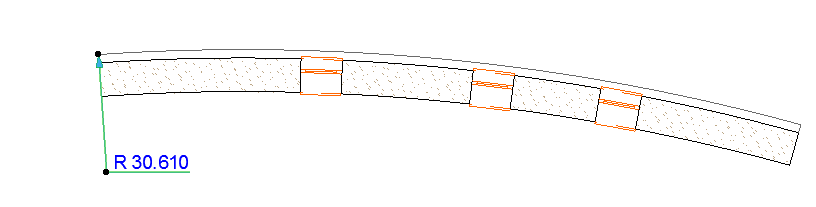

- Κάντε κλικ σε ένα σημείο του καμπύλου στοιχείου.
- Σχεδιάστε τη γραμμή διάστασης είτε προς το κέντρο της καμπύλης, είτε προς την αντίθετη κατεύθυνση. Η ακτινική διάσταση θα πρέπει πάντα να αρχίζει από ένα καμπύλο στοιχείο.
- Κάντε πάλι κλικ για να τοποθετήσετε το κείμενο που δείχνει την τιμή της ακτίνας.
Ο προσανατολισμός κειμένου ορίζεται στις Ρυθμίσεις Διάστασης (Ακτίνες). (Δείτε παρακάτω.)
Συστολή/Διαστολή ή Μετατόπιση της Ακτινικής Διάστασης
Μπορείτε να προσαρμόσετε μία τοποθετημένη ακτινική διάσταση με τη βοήθεια της ΜικροΠαλέτας:

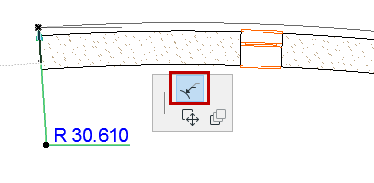

Χρησιμοποιήστε το εικονίδιο Τέντωμα της ακτινικής διάστασης για να κάνετε συστολή/διαστολή της διάστασης.

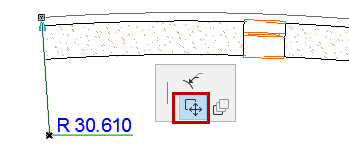

Χρησιμοποιήστε το εικονίδιο Μετατόπιση της Ακτινικής Διάστασης για να τη μετακινήσετε.
