Πάνελ Λεπτομέρειες Διάστασης

Εμφάνιση και του Ύψους των Ανοιγμάτων

 Τσεκάρετε αυτό το κουτάκι αν θέλετε το σημάδι διάστασης, εκτός του πλάτους, να εμφανίζει και το ύψος του ανοίγματος. Αν τσεκάρετε αυτό το κουτάκι, επιλέξτε ένα από τα τρία στρογγυλά κουμπιά που βρίσκονται δεξιά, για να καθορίσετε τον τρόπο εμφάνισης της τιμής Ύψους:

• Πάντα με Επέκταση: Στην τιμή Ύψους να συμπεριλαμβάνεται η κατακόρυφη επέκταση ανοίγματος, αν υπάρχει.
• Πάντα χωρίς Επέκταση: Στην τιμή Ύψους που θα εμφανιστεί να μη συνυπολογίζεται καμία επέκταση ανοίγματος.
• Καθορισμένο από Πλάτος: Αν το διαστασιολογημένο Πλάτος περιλαμβάνει μία επέκταση, το Ύψος θα εμφανιστεί με τις Επεκτάσεις του. Αν το διαστασιολογημένο Πλάτος δεν περιλαμβάνει μία επέκταση, δεν θα συμπεριλαμβάνεται καμία επέκταση ανοίγματος στην εμφανιζόμενη τιμή Ύψους.

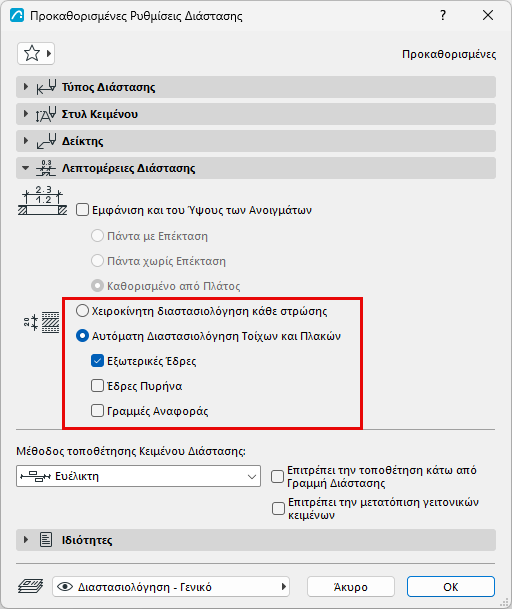

Συστατικά Διάστασης Σύνθετων και Σύμπλοκων Στοιχείων

• Με την Χειροκίνητη μέθοδο, κάντε διαδοχικά κλικ στα άκρα όλων των στρώσεων πριν τοποθετήσετε τη διάσταση.





• Με την Αυτόματη μέθοδο, τοποθετούνται σημεία διάστασης στις έδρες και/ή στις γραμμές αναφοράς, ανάλογα με τις τσεκαρισμένες παρακάτω επιλογές (πρέπει να είναι τσεκαρισμένη τουλάχιστον μία κατηγορία)
• Εξωτερικές Έδρες
• Έδρες Πυρήνα
• Γραμμές Αναφοράς

Η Αυτόματη μέθοδος λειτουργεί σε Τοίχους στην Κάτοψη, και σε Τοίχους και Πλάκες στην Τομή.

Δείτε επίσης: Διάσταση Πάχους Τοίχου ή Πλάκας.

Σημειώσεις:

• Στην Κάτοψη, ο πυρήνας(ες) ενός σύμπλοκου (από διατομή) στοιχείου θα διαστασιολογηθεί κατά μήκος του τεμνόμενου τμήματός του.
• Στην Τομή, ο πυρήνας(ες) ενός σύμπλοκου στοιχείου θα διαστασιολογηθεί κατά μήκος του περικλείοντος ορθογωνίου.
• Εάν επεξεργαστείτε τη σύνθετη δομή ή τη δομή της διατομής, έτσι ώστε να μην έχει πλέον πυρήνα, η διάσταση μόνο του πυρήνα θα αλλάξει αυτομάτως σε διάσταση του πλήρους πάχος του Τοίχου/Πλάκας.

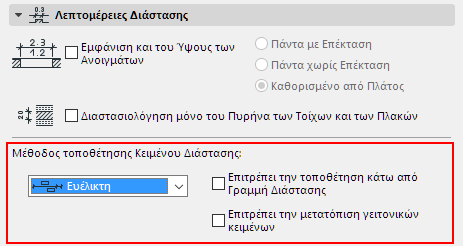

Μέθοδος Τοποθέτησης Κειμένου Διάστασης

Χρησιμοποιήστε αυτές τις επιλογές για να ελέγχετε τον τρόπο προσαρμογής των Κειμένων Διάστασης σε περίπτωση συνωστισμού τους.

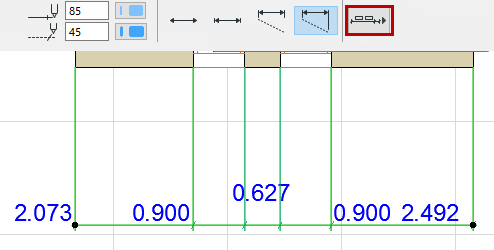

• Κλασσική: Ο αλγόριθμος που χρησιμοποιούσαν οι παλαιότερες εκδόσεις του Archicad.

Τα Κείμενα των Διαστάσεων τοποθετούνται οριζοντίως και στο μέσον του μετρηθέντος τμήματος.

• Εάν δεν υπάρχει αρκετός χώρος, τα Κείμενα των Διαστάσεων μετατοπίζονται στα πλάγια, ώστε να είναι αναγνώσιμα. Τα γειτονικά κείμενα Διάστασης, επίσης μετατοπίζονται στα πλάγια.
• Εάν δεν υπάρχει καθόλου χώρος για να μετατοπιστούν στα πλάγια, προσαρμόζονται κατακόρυφα και προς τα πάνω, σε σειρές.

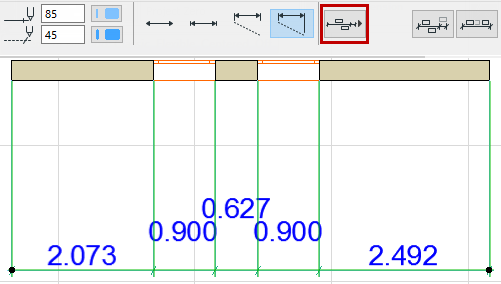

• Ευέλικτη (προκαθορισμένη): Αυτή η μέθοδος είναι περισσότερο έξυπνη από την Κλασσική: πραγματοποιεί αυτόματες προσαρμογές, ακόμα και εάν ένα κείμενο διάστασης έχει μετατοπιστεί χειροκίνητα ή αποτελείται από πολλές σειρές.
• Τα Κείμενα των Διαστάσεων τοποθετούνται οριζοντίως και στο μέσον του μετρηθέντος τμήματος.
• Εάν ο χώρος είναι ανεπαρκής, τα Κείμενα Διάστασης θα μετατοπίζονται στα πλάγια. (Τα γειτονικά κείμενα παραμένουν εκεί).
• Εάν δεν υπάρχει αρκετός χώρος για μετατόπιση στα πλάγια, τα κείμενα μπορεί να ρυθμιστούν κατακορύφως.





Με αυτή τη μέθοδο προσφέρονται δύο πρόσθετες επιλογές τσεκαρίσματος:

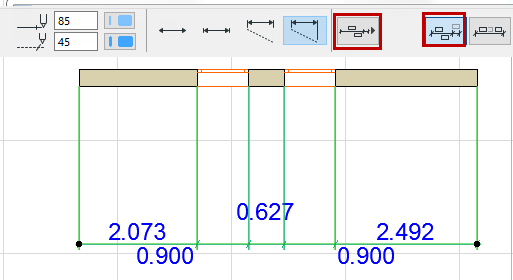

• Επιτρέπει την τοποθέτηση κάτω από Γραμμή Διάστασης: Ως μέρος προσαρμογής, τα κείμενα μπορεί να εμφανίζονται τόσο κάτω, όσο και πάνω από τη γραμμή διάστασης.

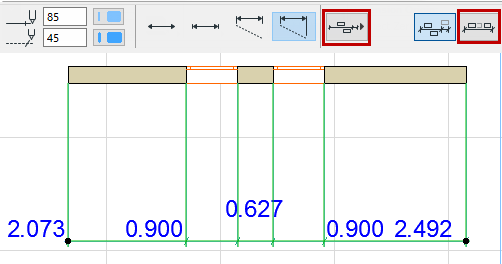

• Επιτρέπει την μετατόπιση γειτονικών κειμένων: Όταν ένα κείμενο διάστασης μετατοπίζεται στα πλάγια, τα γειτονικά του κείμενα διάστασης μπορούν να μετατοπιστούν και αυτά στα πλάγια (στο μέσον του χώρου που απομένει), κατά περίπτωση.

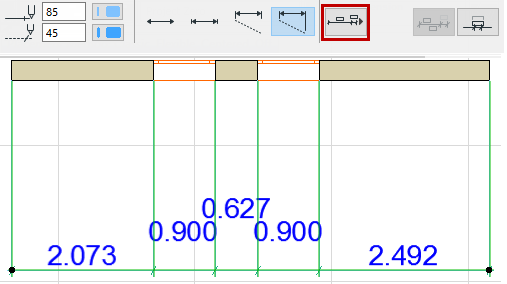

• στο Κέντρο:
• Όλα τα κείμενα διάστασης τοποθετούνται ακριβώς στο μέσον του μετρηθέντος τμήματος. Κανένα δεν προσαρμόζεται στα πλάγια.
• Εάν δεν υπάρχει αρκετός χώρος, προσαρμόζονται κατακορύφως.









• Επιτρέπει την τοποθέτηση κάτω από Γραμμή Διάστασης: Ως μέρος προσαρμογής, τα κείμενα μπορεί να εμφανίζονται τόσο κάτω, όσο και πάνω από τη γραμμή διάστασης.
• Επιτρέπει την επικάλυψη με Σημάδια: Τα κείμενα μπορεί να επικαλύπτονται με τα σημάδια διάστασης. (Εάν δεν είναι τσεκαρισμένο, τότε τα κείμενα θα προσαρμόζονται κατακορύφως, ώστε να αποφεύγεται η επικάλυψη με τα Σημάδια).

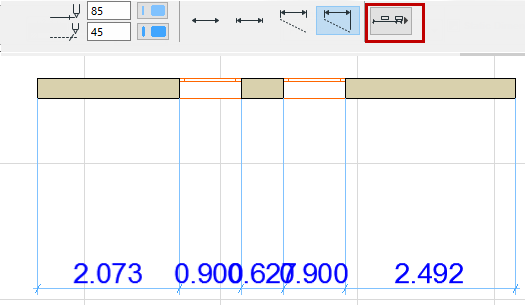

• ΟXΙ: Δεν πραγματοποιείται αυτόματα καμία προσαρμογή για βελτίωση της αναγνωσιμότητας.

  Όλα τα κείμενα τοποθετούνται απλά σε μία σειρά, πάνω ακριβώς από τη γραμμή διάστασης, χωρίς να δίνεται σημασία στην αναγνωσιμότητα.
