Αποθήκευση Επιλογής σε Διάταξη PLN

Χρησιμοποιήστε αυτό το χαρακτηριστικό για να διασπάσετε ένα μοντέλο σε πολλαπλά PLN αρχεία, τα οποία μπορούν να δράσουν ως ΤΕΜΑΧΙΑ Διασύνδεσης.

Για παράδειγμα, μπορείτε να αποθηκεύσετε την πρόσοψη κτηρίου ως ένα ξεχωριστό αρχείο από το υπόλοιπο κτήριο, ή να αποθηκεύσετε δύο πτέρυγες του κτηρίου σε ξεχωριστά αρχεία.

Κάθε ξεχωριστό PLN αρχείο διατηρεί το πλήρες 2D περιεχόμενο όπως εμφανίζεται στον Πλοηγό - συμπεριλαμβανομένων των Πινακίδων, των Φύλλων Εργασίας και των Λεπτομερειών. Τα δύο μέρη του αρχικού μοντέλου έχουν πλέον “διασπαστεί”.

(Αντιθέτως, η αποθήκευση μίας επιλογής σε διάταξη MOD, αποθηκεύει μόνο τα δεδομένα του μοντέλου και της Κάτοψης).

Αποθήκευση Επιλογής σαν ΤΕΜΑΧΙΟ

  1. Ανοίξτε το αρχικό μοντέλο, και επιλέξτε το τμήμα του που θέλετε να αποθηκεύσετε ως ένα ξεχωριστό PLN αρχείο.
  2. Χρησιμοποιήστε Αρχείο > Εξωτερικό Περιεχόμενο > Αποθήκευση Επιλογής σαν ΤΕΜΑΧΙΟ
  3. Επιλέξτε τη διάταξη Solo Μελέτη (.pln).
  4. Κάντε κλικ στο Αποθήκευση.
  5. Το έργο διασπάται. Το αρχικό αρχείο PLN και η αποθηκευμένη επιλογή PLN είναι ανοικτές σε δύο ξεχωριστές συνεδρίες. Η οπτική πληροφόρηση σας επιτρέπει να γνωρίζετε τι ακριβώς συμβαίνει.

    SplittingWaiting.png     SplittingComplete.png

Χρησιμοποιήστε τα κουτάκια τσεκαρίσματος για να διασυνδέσετε τις δύο μελέτες μεταξύ τους σε ένα βήμα, όπως περιγράφεται στα εξής:

Διάσπαση και Διασύνδεση Μερών Μοντέλου

Σε αυτό το παράδειγμα, η πρόσοψη μεγάλου ύψους είναι επιλεγμένη και αποθηκεύτηκε ως ένα αρχείο PLN, και διασυνδέθηκε με το αρχικό αρχείο του πύργου.

  1. Ανοίξτε το αρχείο μοντέλου (Πύργος).
  2. Επιλέξτε τα στοιχεία της πρόσοψης (τα Τοιχοπετάσματα) στην Κάτοψη ή στο 3D παράθυρο.
    Σημείωση: Όταν επιλέγετε στην Κάτοψη, χρησιμοποιήστε την πολυώροφη επιλογή του εργαλείου Πλαίσιο Επιλογής, ώστε να συμπεριλάβετε στοιχεία από αρκετούς ορόφους - δείτε Ένας Όροφος ή Όλοι οι Όροφοι.

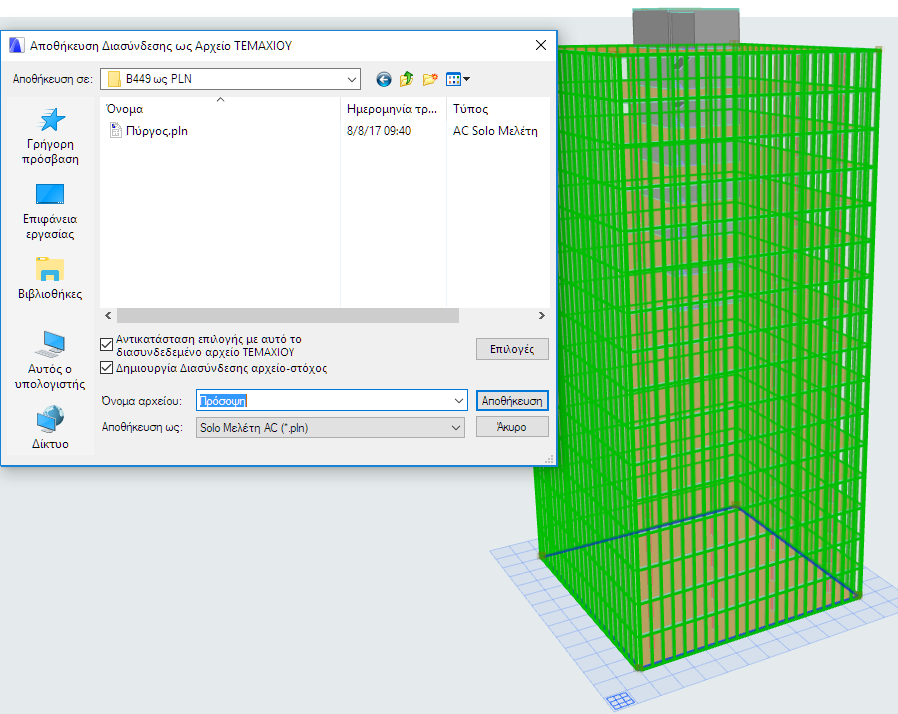

  3. Πηγαίνετε στο Αρχείο > Εξωτερικό Περιεχόμενο > Αποθήκευση Επιλογής σαν ΤΕΜΑΧΙΟ , για να ανοίξετε τον εξής διάλογο:

  4. Εισάγετε ή επιλέξτε ένα όνομα αρχείου.
  5. Επιλέξτε τη διάταξη Solo Μελέτη (.pln).
  6. Τσεκάρετε και τις δύο επιλογές:
    • Αντικατάσταση επιλογής με αυτό το διασυνδεδεμένο αρχείο ΤΕΜΑΧΙΟΥ
    • Δημιουργία διασύνδεσης στο αρχείο-στόχος
  7. Κάντε κλικ στο Αποθήκευση.
  8. Το πρόγραμμα διασπά τη μελέτη και ανοίγει την αποθηκευμένη επιλογή (την Πρόσοψη) σε μία δεύτερη συνεδρία.

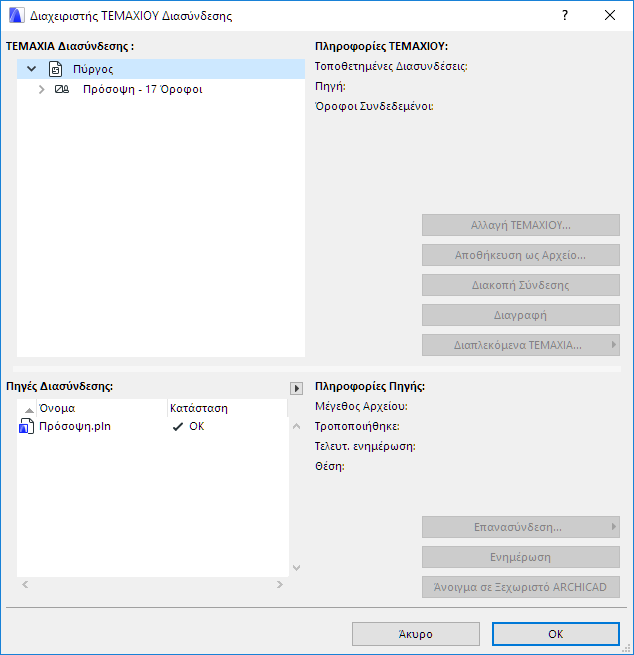

  9. Τώρα έχετε δύο μελέτες ανοικτές: τον Πύργο (με την Πρόσοψη διασυνδεδεμένη σε αυτόν), και την Πρόσοψη (με τον Πύργο διασυνδεδεμένο σε αυτήν).

    TowerFacade1.png     TowerFacade2.png

Μπορείτε να αποθηκεύετε οποιονδήποτε αριθμό επιλογών PLN από το αρχικό μοντέλο και να τις διασυνδέετε αυτομάτως στο αρχικό μοντέλο.

Ωστόσο, εάν θέλετε να διασυνδέσετε και τα προκύπτοντα “δευτερεύοντα” αρχεία PLN μεταξύ τους, θα πρέπει να το κάνετε χειροκίνητα.
