Παράδειγμα: Έλεγχος Σύγκρουσης Ελεύθερου Ύψους

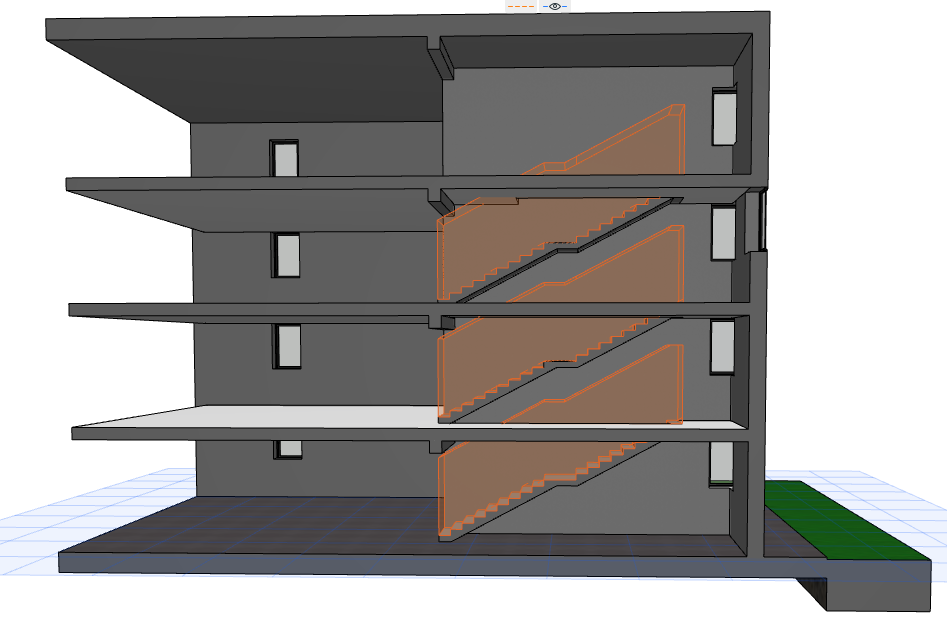

Θα ελεγχθεί η Σύγκρουση Ελεύθερου Ύψους σε αυτήν την 3D άποψη του μοντέλου.

Σημείωση: Η ορατότητα του Ελεύθερου Ύψους είναι ενεργοποιημένη στις Έγγραφο > Άποψη Μοντέλου > Επιλογές Άποψης Μοντέλου (Επιλογές Σκάλας).

  1. Πηγαίνετε στο Σχεδίαση > Έλεγχος Μοντέλου > Ανίχνευση Σύγκρουσης.

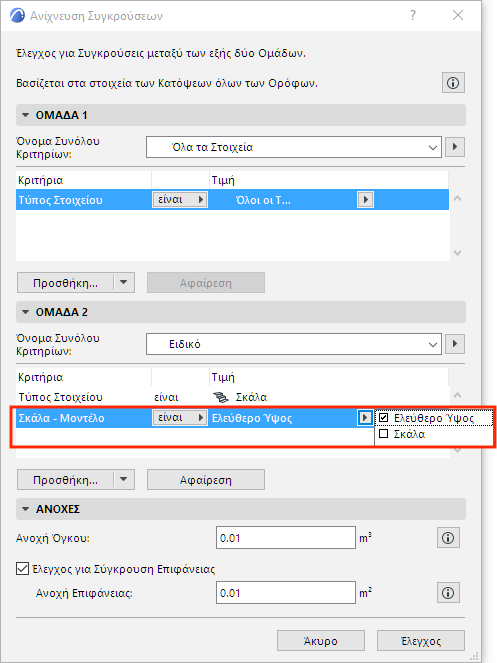

  2. Στον διάλογο, καθορίστε τα κριτήρια σύγκρουσης.

    • Για ΟΜΑΔΑ 1: Όλα τα 3D στοιχεία
    • Για ΟΜΑΔΑ 2: Σκάλες, λαμβάνοντας υπόψη το τμήμα Ελεύθερου Ύψους του Μοντέλου Σκάλας.
  3. Πατήστε Έλεγχος για να τρέξει η Ανίχνευση Σύγκρουσης.
  4. Η Αναφορά Ελέγχου Μοντέλου ανοίγει για να εμφανίσει τα αποτελέσματα. Εδώ, για κάθε αποτέλεσμα μπορείτε να δείτε τα σχετικά στοιχεία στο μοντέλο και να δημιουργήσετε ζητήματα, κατά βούληση.

    Δείτε: Αναφορά Ελέγχου Μοντέλου .
