Επιλογή προρρυθμίσεων διαστάσεων για ΜΗΥ όδευση

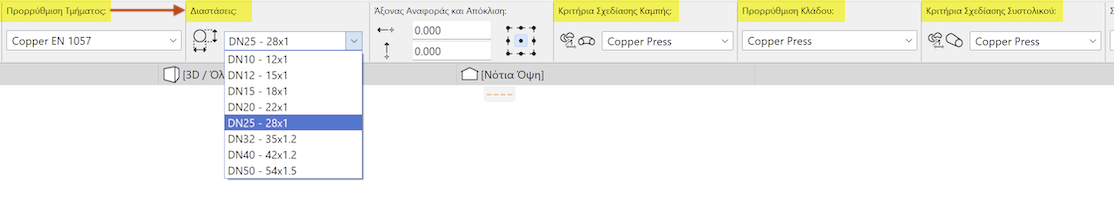

Από την Παλέτα Πληροφοριών, επιλέξτε προρρυθμίσεις (πίνακα διαστάσεων) για τα τμήματα της ΜΗΥ Όδευσης: τμήματα, αγκώνες, κλάδους και συστολικά.


  • Για τμήματα όδευσης, επιλέξτε μία Προρρύθμιση Τμήματος
  • Για τμήματα όδευσηςς: επιλέξτε επίσης μία διάσταση DN. Οι αγκώνες και οι κλάδοι αυτής της όδευσης θα χρησιμοποιούν επίσης την ίδια DN από τις αντίστοιχες προρρυθμίσεις τους.
  • Για τους αγκώνες και τα συστολικά, επιλέξτε μία Προρρύθμιση στο πεδίο "Κριτήρια Σχεδίασης"
  • Για στοιχεία κλάδου, επιλέξτε μία προρρύθμιση από το «Προρρύθμιση Κλάδου"
