Επιλογές Άποψης Μοντέλου για ΜΗΥ Στοιχεία

Για να δείτε αυτό το πάνελ, πηγαίνετε στο Έγγραφο > Άποψη Μοντέλου > Επιλογές Άποψης Μοντέλου.

Αυτές οι ΜΗΥ Επιλογές ελέγχουν την εμφάνιση των ΜΗΥ Στοιχείων στην Κάτοψη. Για να τεθούν σε ισχύ αυτές οι ρυθμίσεις, η επιλογή εμφάνισης κάτοψης κάθε στοιχείου (στις Ρυθμίσεις Στοιχείου) θα πρέπει να ρυθμιστεί σε "από ΕΑΜ". (Δείτε: Εμφάνιση Στοιχείου Όδευσης: Εμφάνιση Μοντέλου σε Κάτοψη και Τομή ).

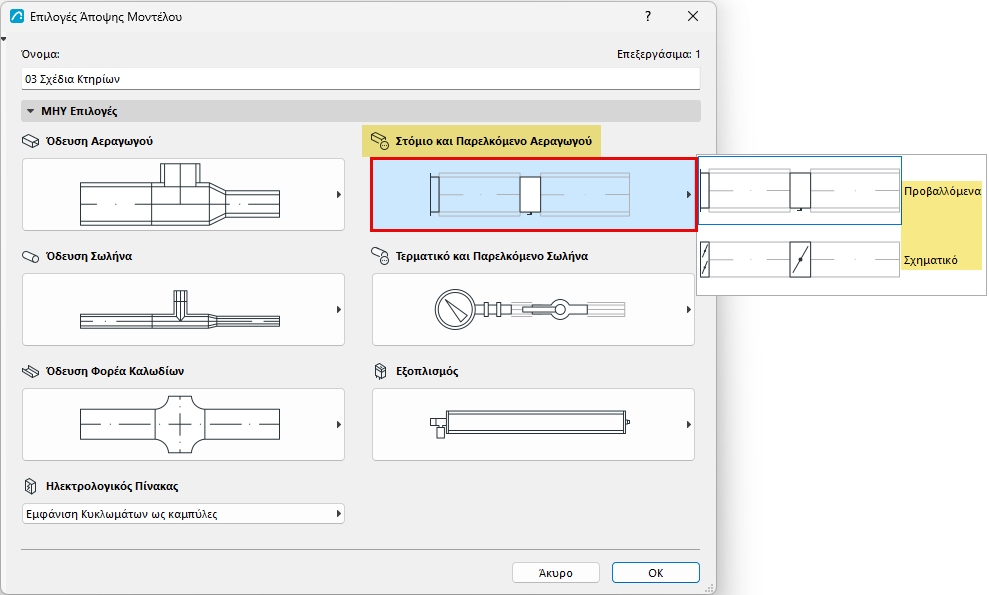

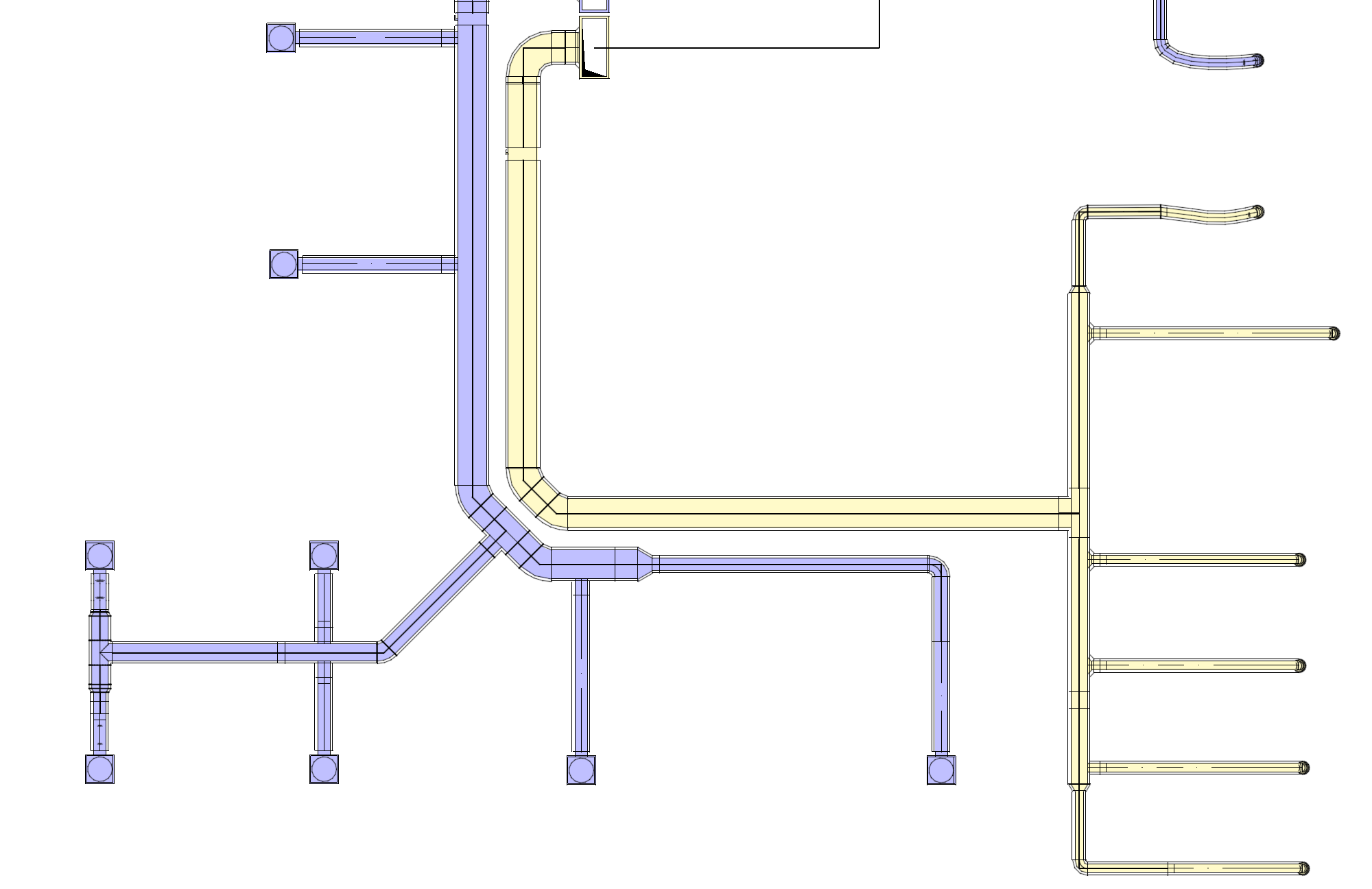

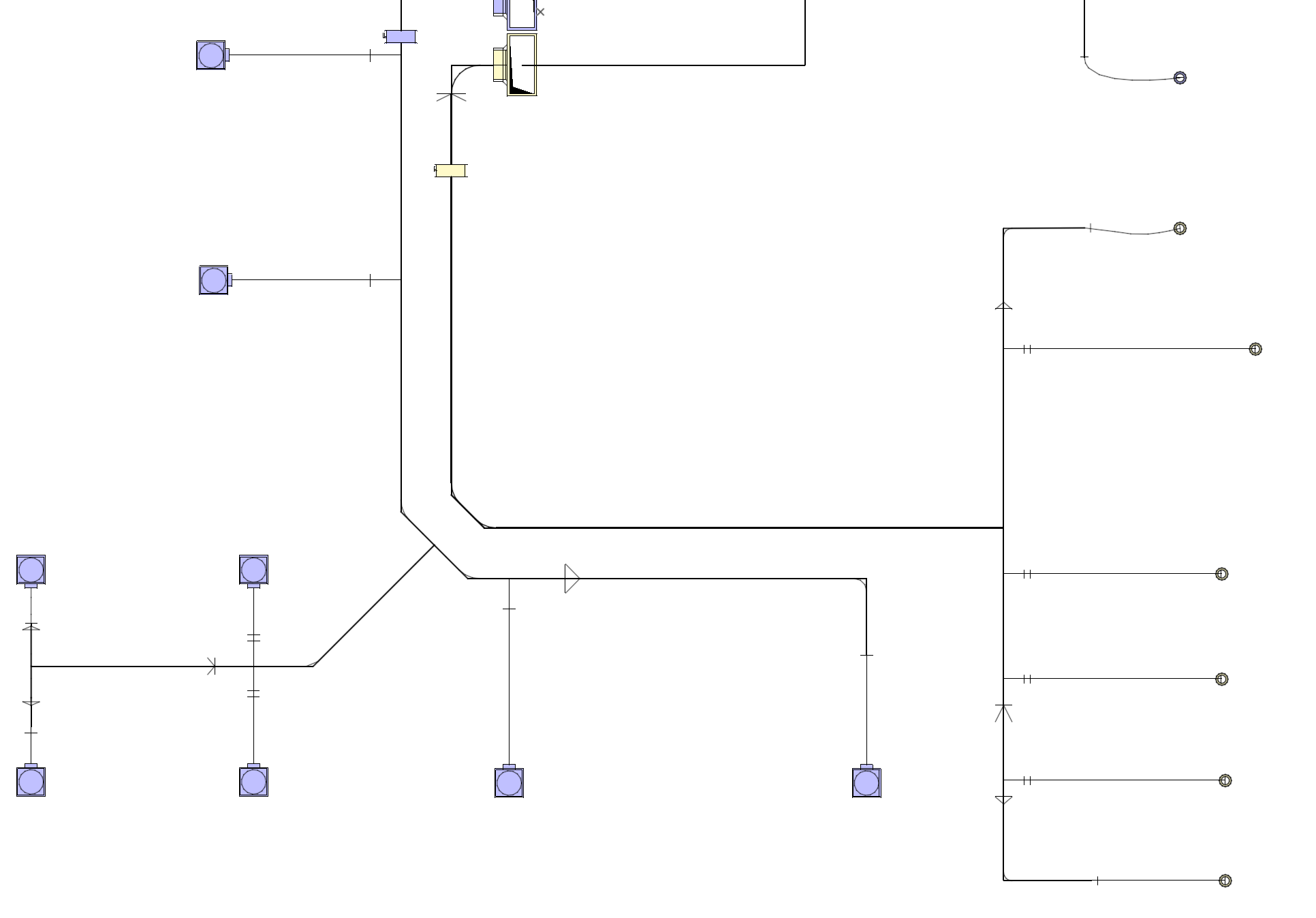

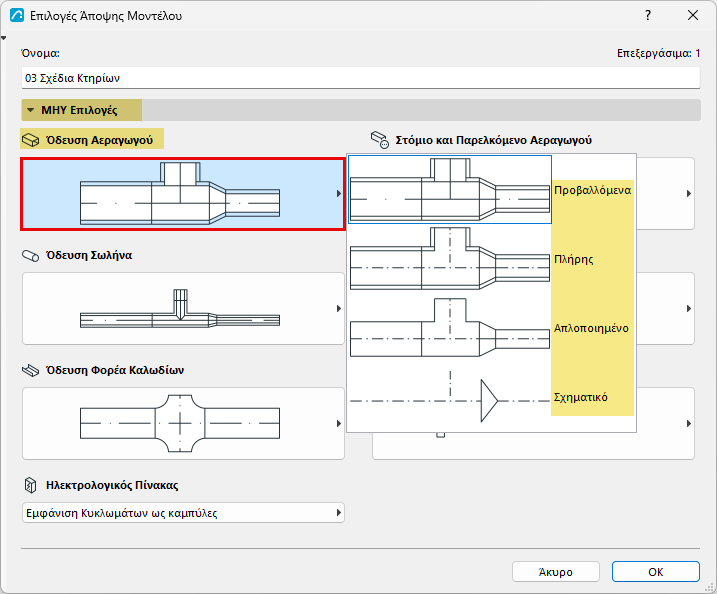

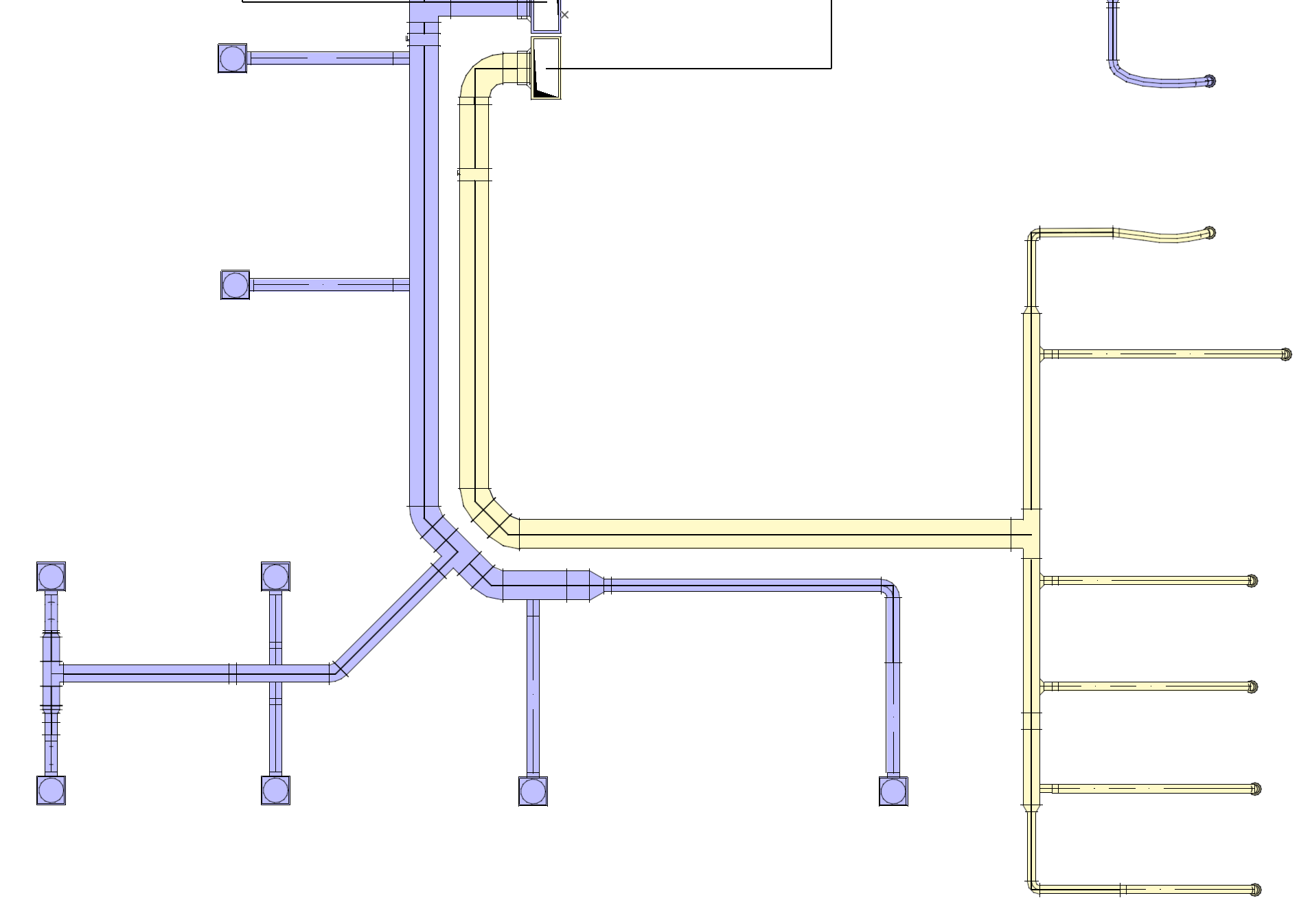

Στο πάνελ ΜΗΥ Επιλογές: Επιλέξτε τον τρόπο εμφάνισης κάθε τύπου ΜΗΥ όδευσης και στοιχείου: προβαλλόμενο, πλήρης (με μόνωση), απλοποιημένο (χωρίς μόνωση) ή σχηματικό

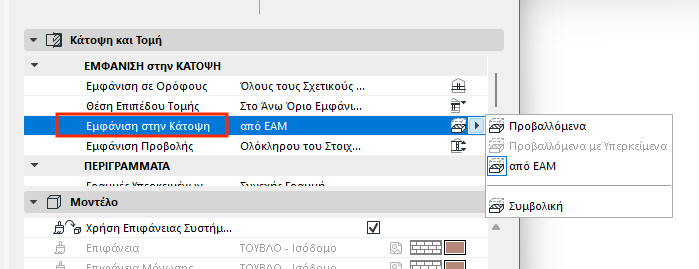

Για να τεθούν σε ισχύ οι Επιλογές Άποψης Μοντέλου για οποιαδήποτε όδευση, βεβαιωθείτε ότι η επιλογή εμφάνισης Κάτοψης (στις Ρυθμίσεις Όδευσης) παραμένει ρυθμισμένη σε "από ΕΑΜ".

Μπορείτε επίσης να παρακάμψετε αυτή τη ρύθμιση, επιλέγοντας Προβαλλόμενα ή Συμβολική για κάθε μεμονωμένη όδευση. Δείτε επίσης Εμφάνιση στην Κάτοψη

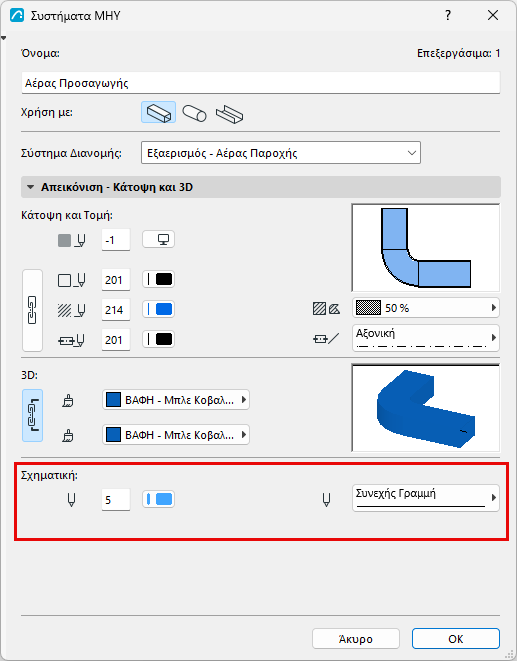

Για Σχηματική εμφάνιση, ορίστε τα χρώματα γραμμής ανά Σύστημα, χρησιμοποιώντας τον διάλογο ΜΗΥ Συστήματα.

Ρυθμίσεις Ηλεκτρολογικής Άποψης Μοντέλου

Δείτε επίσης: Δημιουργία Ειδικού ΜΗΥ Συμβόλου.
