Κλάδοι και Αφετηρίες
Δημιουργήστε διαισθητικά την ΜΗΥ όδευση: επιλέξτε ένα ΜΗΥ εργαλείο, και στη συνέχεια, κάντε κλικ στην υπάρχουσα όδευση για να προσθέσετε κλάδους, αφετηρίες κ.λπ.
Δείτε επίσης: Επεξεργασία Όδευσης γραφικά.

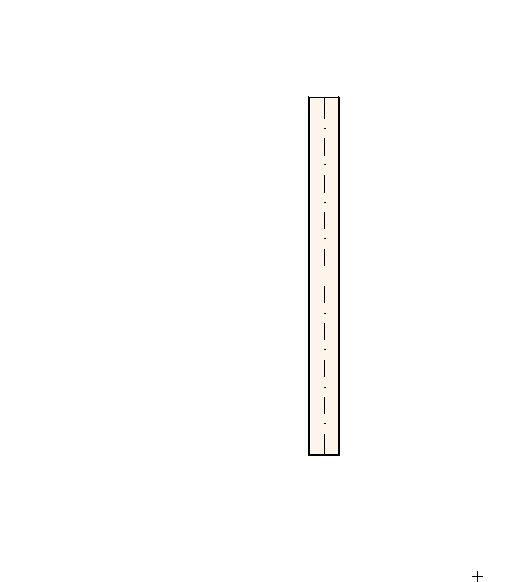

Αυτόματη προσθήκη Κλάδου με σύνδεση οδεύσεων
Όταν συνδέετε έναν αεραγωγό ή σωλήνα σε έναν άλλο αεραγωγό/σωλήνα, εισάγεται αυτόματα ένας κλάδος.
Η αρχική όδευση χωρίζεται σε πολλαπλά στοιχεία όδευσης.
Μπορείτε να συνδέσετε οδεύσεις ακόμη και αν ανήκουν σε διαφορετικό τύπο ΜΗΥ Συστήματος.
Και τα δύο συνδεδεμένα μέρη παραμένουν στον δικό τους τύπο ΜΗΥ Συστήματος.
Για παράδειγμα: συνδέστε το σύστημα σωλήνων Ζεστού Νερού Χρήσης με την Ανακυκλοφορία Πόσιμου Νερού ή συνδέστε λύματα με σύστημα εξαερισμού λυμάτων.
Δείτε το Βίντεο: Σύνδεση σωλήνων από διαφορετικά συστήματα
Προσθήκη Αφετηρίας Αεραγωγού
Χρησιμοποιήστε το εργαλείο Αφετηρίας για να τοποθετήσετε ένα στοιχείο αφετηρίας, και στη συνέχεια, συνδέστε έναν αεραγωγό σε αυτό. Δημιουργείται αυτόματα ένα Συστολικό στοιχείο.
Αυτόματη μετατροπή αγκώνα σε κλάδο
Όταν προσθέτετε ένα νέο τμήμα όδευσης σωλήνα ξεκινώντας από έναν υπάρχοντα αγκώνα, ο αγκώνας μετατρέπεται αυτόματα σε εξάρτημα ταφ ή κλάδου. Η μετατροπή αυτή λειτουργεί ακόμη και αν ο νέος σωλήνας έχει διαφορετική διάμετρο από τον υπάρχοντα.
