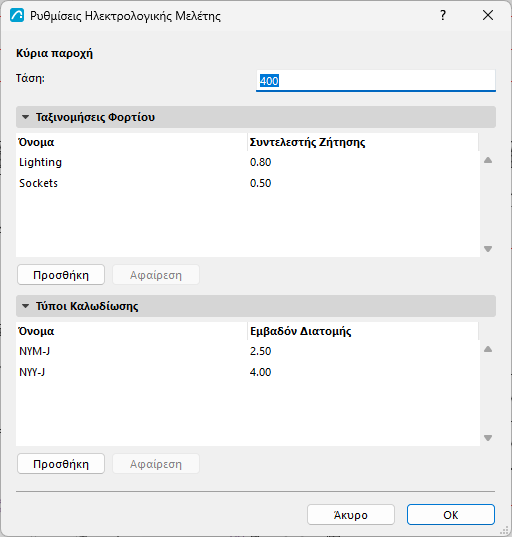

Ρυθμίσεις Ηλεκτρολογικής Μελέτης
Χρησιμοποιήστε αυτόν τον διάλογο για να ορίσετε ηλεκτρολογικές ρυθμίσεις σε επίπεδο μελέτης.
Ανοίξτε τον διάλογο:
- χρησιμοποιώντας την εντολή μενού Επιλογές > Προτιμήσεις Μελέτης > Ρυθμίσεις Ηλεκτρολογικής Μελέτης , ή
- από τη ΜΗΥ γραμμή εργαλείων.
Κύρια παροχή
Ορίστε την Τάση (σε Volt - V) της κύριας ηλεκτρικής παροχής της μελέτης.
Ταξινομήσεις Φορτίου
Καθορίστε τις κλάσεις φορτίου που χρησιμοποιούνται από ηλεκτρικές συσκευές στη μελέτη. Για κάθε ταξινόμηση, καθορίστε Όνομα και Συντελεστή Ζήτησης.
Σημείωση: Ο Συντελεστής Ζήτησης είναι συνήθως μία αριθμητική τιμή μεταξύ 0 και 1. Περιγράφει τον βαθμό στον οποίο πολλαπλά φορτία ή ομάδες φορτίων υπόκεινται ρεαλιστικά σε ζήτηση ταυτόχρονα - σε σύγκριση με τη θεωρητική μέγιστη (εγκατεστημένη) ισχύ που θα προέκυπτε εάν όλα τα φορτία λειτουργούσαν ταυτόχρονα υπό πλήρες φορτίο. Στους υπολογισμούς, η Φαινόμενη ισχύς (volt-ampere - VA) των Ηλεκτρικών συσκευών πολλαπλασιάζεται με τον Συντελεστή Ζήτησης για να προκύψει η τιμή της παραμέτρου Φορτίο Ζήτησης (επίσης volt-ampere - VA) των επιμέρους ηλεκτρικών συσκευών: Φορτίο Ζήτησης = Φαινόμενη ισχύς * Συντελεστής Ζήτησης (π.χ., 15 VA * 0,8 = 1,2 VA).
Τύποι Καλωδίωσης
Καθορίστε τους τύπους καλωδίωσης που χρησιμοποιούνται από κυκλώματα στη μελέτη. Για καθέναν, καθορίστε το Όνομα και την Επιφάνεια Διατομής (σε τετραγωνικά χιλιοστά).
