Σήμανση Ηλεκτρολογικού Πίνακα

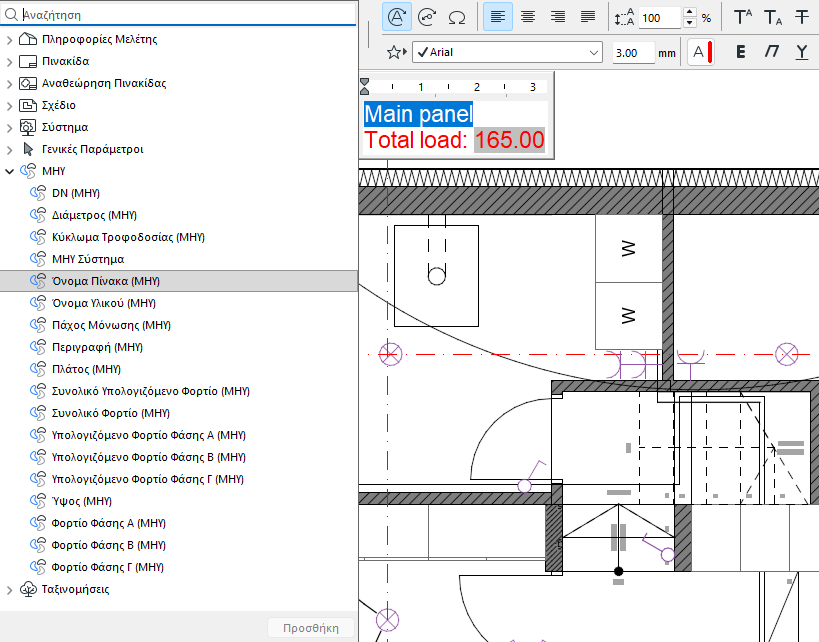

Για Ηλεκτρολογικούς Πίνακες, οι ακόλουθες παράμετροι Αυτόματου Κειμένου είναι διαθέσιμες στην κατηγορία ΜΗΥ.

Οι παράμετροι Αυτόματου Κειμένου επιστρέφουν τις ακόλουθες τιμές:

Όνομα Πίνακα - Το όνομα του Ηλεκτρολογικού Πίνακα. Στην περίπτωση κυκλωμάτων, το όνομα του γονικού Πίνακα.
Φορτίο Φάσης L1/L2/L3 - Το συνολικό ηλεκτρικό φορτίο της Φάσης L1/L2/L3.

Παράδειγμα: Μία Ηλεκτρική Συσκευή έχει Φαινόμενη ισχύ 15 VA και ανήκει σε ένα κύκλωμα που χρησιμοποιεί μόνο τη Φάση L1 (τα κυκλώματα και οι φάσεις τους ορίζονται στον διάλογο ρυθμίσεων ενός στοιχείου 'Ηλεκτρολογικός Πίνακας'). Και τα 15 VA θα συνεισφέρουν στο Φορτίο Φάσης L1.

Σημείωση: Εάν το κουτάκι ελέγχου Φαινόμενη ισχύς είναι ατσέκαριστο για τη συσκευή, ή η συσκευή δεν είναι μέρος κανενός κυκλώματος (το πεδίο Παροχή της έχει οριστεί σε “Κύρια”), η συσκευή δεν θα συνεισφέρει καθόλου στο Φορτίο Φάσης.

Συνολικό Φορτίο - Το άθροισμα των Φορτίων Φάσεων L1, L2, και L3.
Φορτίο Ζήτησης Φάσης L1/L2/L3 - Το συνολικό ηλεκτρικό φορτίο ζήτησης της Φάσης L1/L2/L3. Υπολογισμός: Η Φαινόμενη ισχύς που συνεισφέρει μία Ηλεκτρική Συσκευή σε μία Φάση πολλαπλασιάζεται με την τιμή του Συντελεστή Ζήτησης βάσει της Ταξινόμησης Φορτίου της συσκευής.

Παράδειγμα: Μία Ηλεκτρική Συσκευή συνεισφέρει 15 VA στο Φορτίο Φάσης L1. Η Ταξινόμηση Φορτίου της έχει οριστεί σε “Φωτισμός”, με Συντελεστή Ζήτησης 0,8 (όπως καθορίζεται στις Ρυθμίσεις Ηλεκτρολογικής Μελέτης). Το Φορτίο Ζήτησης που συνεισφέρει η συσκευή στο Φορτίο Ζήτησης Φάσης L1 είναι 15 * 0,8 = 12 VA.

Συνολικό Φορτίο Ζήτησης - Το άθροισμα των Φάσεων Φορτίου Ζήτησης L1, L2 και L3.
