Σύνδεση Bluebeam Studio

Συνεργαστείτε σε έγγραφα PDF στο Bluebeam χρησιμοποιώντας το Σύνδεση Bluebeam Studio.

Σημείωση: Για τη χρήση του Σύνδεση Bluebeam Studio απαιτείται λογαριασμός Bluebeam.


Για να χρησιμοποιήσετε το Σύνδεση Bluebeam Studio:

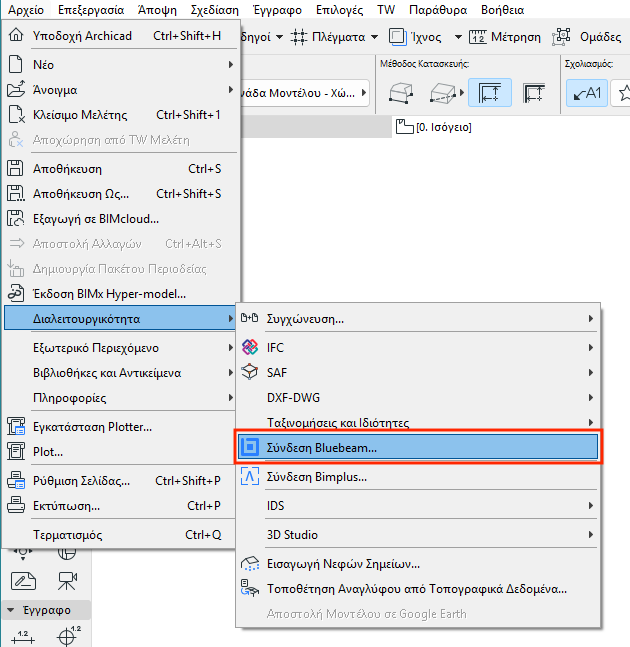

  1. Πηγαίνετε σε Αρχείο > Διαλειτουργικότητα > Σύνδεση Bluebeam

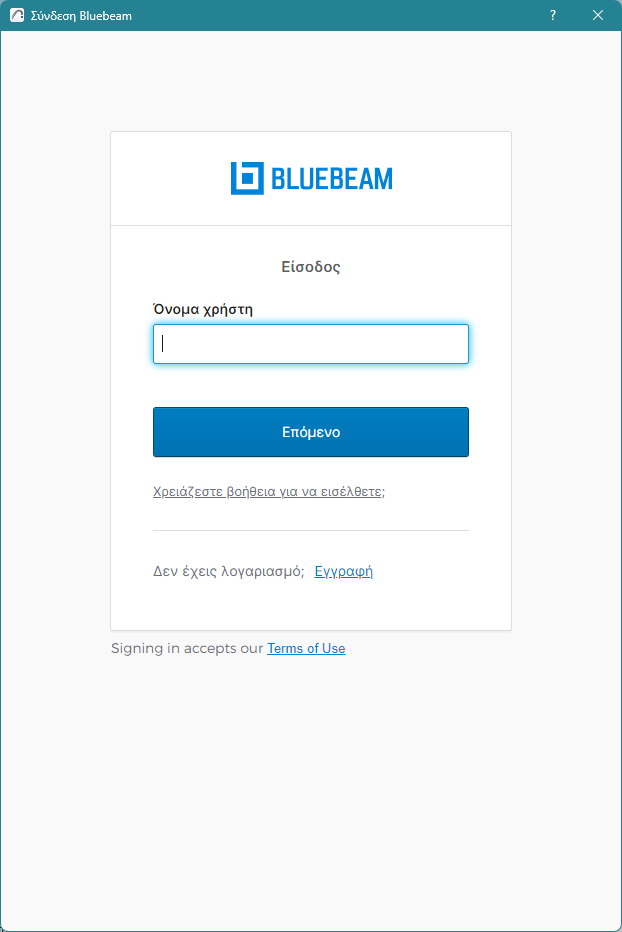

  2. Συνδεθείτε σε έναν λογαριασμό Bluebeam

    BluebeamSignin.png   BluebeamSignin2.png

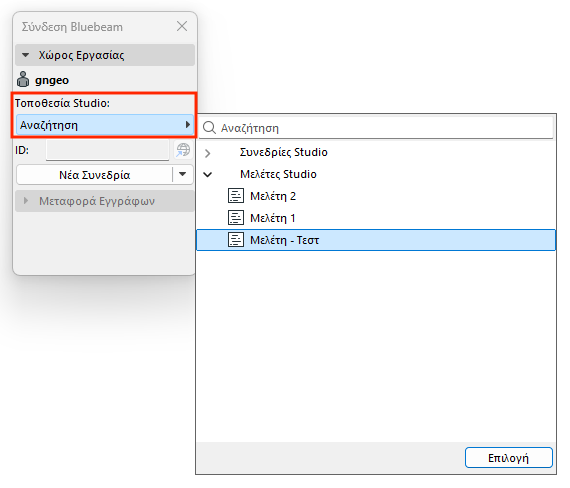

  3. Στο Χώρο Εργασίας, Αναζητήστε και επιλέξτε μία θέση Studio είτε από τις Συνεδρίες Studio είτε από τις Μελέτες Studio.

    BluebeamWorkspace.png   BluebeamStudioLocation.png

    Μπορείτε επίσης να ξεκινήσετε μία Νέα Συνεδρία ή Νέα Μελέτη στο Χώρο Εργασίας.

    BluebeamNewSession.png   BluebeamNewSessionandProject.png

  4. Δημοσιεύστε στο Studio στην ενότητα Μεταφορά Εγγράφων

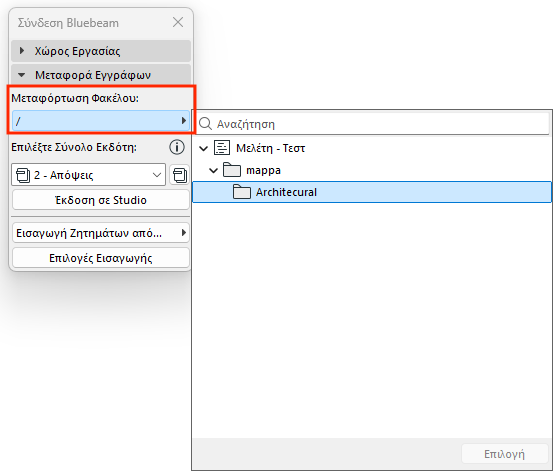

    • Επιλέξτε έναν φάκελο Μεταφόρτωσης για την έκδοση του Συνόλου Εκδότη

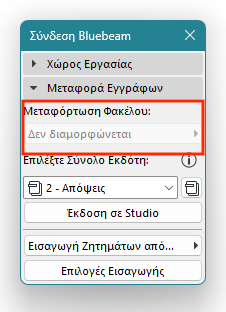

      Σημείωση:  Επιλέξτε μία Μελέτη Studio ως Τοποθεσία Studio για να περιηγηθείτε στον φάκελο Μεταφόρτωσης. Εάν επιλέξετε μία Συνεδρία Studio ως Τοποθεσία Studio, ο φάκελος Μεταφόρτωση δεν είναι διαμορφώσιμος.

      BluebeamStudioSessions.png   BluebeamNonConfigurable.png

    • Επιλέξτε ένα Σύνολο Εκδότη

    • Κάντε κλικ στο Έκδοση σε Studio

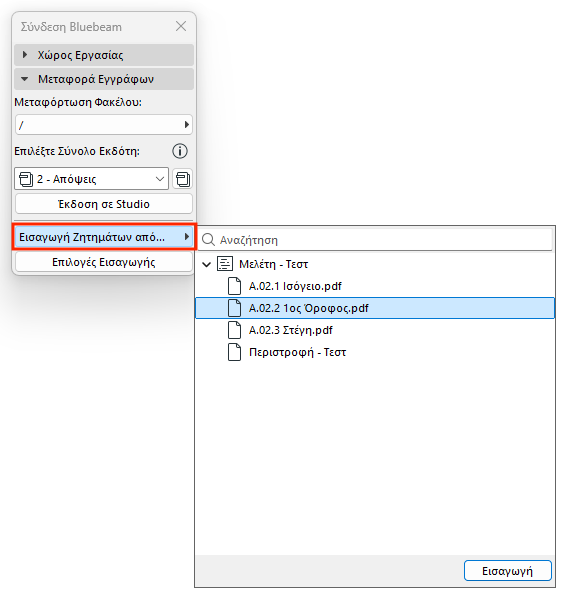

  5. Εισάγετε μαρκαρίσματα Bluebeam ως Ζητήματα από ένα μεμονωμένο PDF
  • Επιλογή Ζητημάτων προς Εισαγωγή

  • Ρύθμιση Επιλογών Εισαγωγής (προαιρετικά)

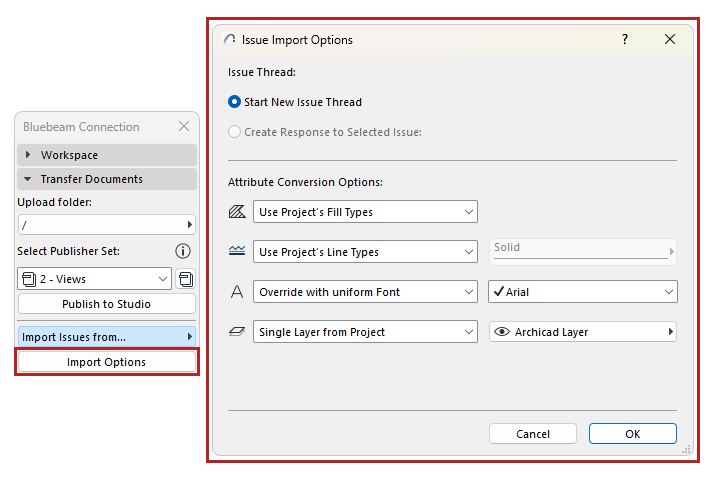

Επιλογές Εισαγωγής

Σε αυτόν τον διάλογο, καθορίστε τον τρόπο με τον οποίο τα ζητήματα που έχουν εισαχθεί από το Bluebeam θα εμφανίζονται στο MEP Designer.

Δέσμη Ζητήματος

Ορίστε μία επιλογή για τον τρόπο εμφάνισης των εισαγόμενων Ζητημάτων στον Οργανωτή Ζητημάτων.


  • Έναρξη Νέας Δέσμης Ζητήματος: Τα εισαγόμενα Ζητήματα θα αποτελούν τη δική τους δέσμη. (Στον Οργανωτή Ζητημάτων, μπορείτε να ταξινομήσετε τις καταχωρήσεις ανά δέσμη.)
  • Δημιουργία Απόκρισης σε Επιλεγμένο Ζήτημα: Αυτή η επιλογή είναι διαθέσιμη εάν ένα Ζήτημα είναι τώρα ανοικτό στον Διαχειριστή Ζητήματος. Επιλέξτε το για να εμφανίσετε τα εισαγόμενα Ζητήματα κάτω από το τρέχον ενεργό Ζήτημα, ως δευτερεύοντα Ζητήματα (υπο-Ζητήματα).
    Συμβουλή: Για να δημιουργήσετε μία ξεχωριστή “κατηγορία” για τα εισαγόμενα ζητήματα, δημιουργήστε πρώτα ένα νέο Ζήτημα στο MEP Designer, και δώστε του ένα όνομα (π.χ. “Εισαγόμενα Ζητήματα από PDF”.) Με επιλεγμένη αυτήν τη νέα εγγραφή, εισάγετε τα PDF Ζητήματα, και χρησιμοποιήστε την επιλογή “Δημιουργία Απάντησης σε…”. Τα εισαγόμενα Ζητήματα θα παρατίθενται υπό αυτά τα Ζητήματα (χρησιμοποιήστε Ταξινόμηση ανά: Δέσμη).

Επιλογές Μετατροπής Χαρακτηριστικού

Επιλέξτε τον τρόπο μετατροπής των ράστερ, γραμμών, γραφών και ριζόχαρτων των Ζητημάτων που εισάγετε.

Ράστερ


  • Χρήση Τύπων Ράστερ Μελέτης: Δεν θα εισαχθεί κανένα νέο ράστερ από το PDF. Οποιοδήποτε εισαγόμενο ράστερ δεν έχει αντίστοιχό του στη μελέτη, θα μετασχηματίζεται σε συμπαγές ράστερ.
  • Εισαγωγή ως Ράστερ ΣΥΜΒΟΛΟΥ από PDF: Θα δημιουργηθεί στη μελέτη ένα νέο διανυσματικό ράστερ και θα χρησιμοποιηθεί για εισαγόμενα ράστερ. (Για παράδειγμα: (Για παράδειγμα: “60% PDF Συμπαγές Ράστερ”)
  • Εισαγωγή ως Ράστερ Εικόνας από PDF: Θα δημιουργηθεί ένα νέο χαρακτηριστικό (ράστερ εικόνας) για οποιαδήποτε ράστερ, μεταξύ των θεμελιακών στοιχείων σχεδίασης, τα οποία δεν έχουν αντίστοιχό τους μεταξύ των χαρακτηριστικών της μελέτης.
    Σημείωση: Όταν δημιουργείται ένα ράστερ εικόνας, τότε αυτό το αρχείο προστίθεται στην Ενσωματωμένη Βιβλιοθήκη της μελέτης. Εάν εργάζεστε σε μία TW Μελέτη, πρέπει να έχετε το απαραίτητο δικαίωμα πρόσβασης: Στοιχεία ΒΙΒΛΙΟΘΗΚΗΣ - Δημιουργία.

Τύποι Γραμμών


  • Χρήση Τύπων Γραμμών Μελέτης: Δεν θα εισαχθεί καμία νέα Γραμμή. Τα Ζητήματα εμφανίζονται, χρησιμοποιώντας παρόμοιες, υπάρχουσες γραμμές μελέτης (π.χ. συνεχής, διακεκομμένη, εστιγμένη). Εάν δεν υπάρχει αντίστοιχη Γραμμή στη μελέτη, χρησιμοποιείται μία συνεχής γραμμή.
  • Αντικατάσταση με ενιαίο Τύπο Γραμμής: Επιλέξτε μία από τις Γραμμές της μελέτης. Τα εισαγόμενα ζητήματα θα εμφανίζονται με αυτόν τον Τύπο Γραμμής.
  • Εισαγωγή από PDF: Οι Τύποι Γραμμών των Ζητημάτων εισάγονται και προστίθενται στην μελέτη Archicad.

Γραφή Κειμένου


  • Αντικατάσταση με ενιαία Γραφή: Επιλέξτε έναν από τους τύπους γραφής της μελέτης για να εμφανίζετε τα στοιχεία κειμένου των εισαγόμενων Ζητημάτων.
  • Χρήση διαθέσιμων Γραφών: Τα κείμενα των εισαγόμενων Ζητημάτων εμφανίζονται χρησιμοποιώντας παρόμοιες γραμματοσειρές, διαθέσιμες στη μελέτη.

Ριζόχαρτο Ζητημάτων


  • Μεμονωμένο Ριζόχαρτο από Μελέτη: Διαλέξτε ένα από τα Ριζόχαρτα της μελέτης. Τα εισαγόμενα Ζητήματα θα τοποθετηθούν σε αυτό το Ριζόχαρτο.
  • Εισαγωγή ενσωματωμένων ριζόχαρτων από PDF: Τα Ζητήματα θα τοποθετηθούν σε ριζόχαρτα που αντιστοιχούν στα ενσωματωμένα ριζόχαρτα (εάν υπάρχουν) της πηγής PDF. Αυτά τα ενσωματωμένα ριζόχαρτα θα προστεθούν στη μελέτη σας.
