Δημιουργία Νέας, Ειδικής IFC Ιδιότητας

Οι IFC Ιδιότητες είναι πρόσθετα στοιχεία πληροφοριών που ανατίθενται σε IFC οντότητες. Είναι οργανωμένες σε σύνολα ιδιοτήτων (IfcPropertySet).

Η buildingSMART ορίζει τυποποιημένα σύνολα ιδιοτήτων για κάθε υποστηριζόμενο IFC Σχέδιο, συμπεριλαμβανομένων των IFC2x3, IFC4 και IFC4x3. Τα ονόματα των τυπικών συνόλων ιδιοτήτων ξεκινούν με το πρόθεμα Pset_.

Ίσως θελήσετε να δημιουργήσετε μία ειδική IFC Ιδιότητα.

Μπορείτε να δημιουργήσετε μία ειδική ιδιότητα μόνο για ένα συγκεκριμένο στοιχείο, χρησιμοποιώντας είτε τον IFC Διαχειριστή Μελέτης είτε τον διάλογο ρυθμίσεων στοιχείου.
Μπορείτε επίσης να δημιουργήσετε μία ειδική ιδιότητα για όλα τα στοιχεία ενός συγκεκριμένου IFC τύπου (π.χ. IfcCurtainWall): για να το κάνετε αυτό, χρησιμοποιήστε την "Αντιστοιχία Ιδιότητας" για IFC Εξαγωγή του μεταφραστή εξαγωγής. Σε αυτόν τον διάλογο, μπορείτε επίσης να δημιουργήσετε έναν κανόνα αντιστοιχίας για την ανάθεση τιμών στις ιδιότητες.

Δημιουργία ειδικής IFC Ιδιότητας για μεμονωμένο στοιχείο

Για το επιλεγμένο στοιχείο, δημιουργήστε μία ειδική IFC ιδιότητα είτε μέσω του IFC Διαχειριστή Μελέτης είτε μέσω του διαλόγου ρυθμίσεων στοιχείου.

Τα νεοσύστατα IFC δεδομένα θα εμφανίζονται στο Σύνολο Ιδιοτήτων που ορίστηκε ή υπό τις “Αναφορές Ταξινόμησης” στον IFC Διαχειριστή Μελέτης, καθώς και στον διάλογο Ρυθμίσεων στοιχείου, μεταξύ των ιδιοτήτων της λίστας.
Τέτοια νέα IFC δεδομένα εμφανίζονται με ένα κόκκινο X μπροστά τους, που σημαίνει ότι μπορείτε να τα διαγράψετε ανά πάσα στιγμή.

Στον IFC Διαχειριστή Μελέτης, επιλέξτε το στοιχείο.
Κάντε κλικ στο Νέα.
Στον διάλογο που εμφανίζεται, δημιουργήστε την ειδική IFC Ιδιότητα.

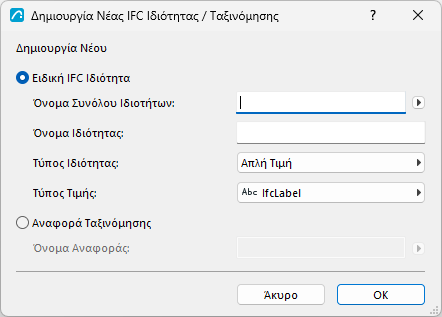

Δημιουργία Νέας IFC Ιδιότητας/Ταξινόμησης

Εισαγάγετε ένα νέο όνομα ειδικού Συνόλου Ιδιοτήτων ή επιλέξτε από τη λίστα των υπαρχόντων ονομάτων Συνόλων Ιδιοτήτων που ορίστηκαν προηγουμένως για τον ίδιο τύπο στοιχείου (κάντε κλικ στο εικονίδιο βέλους για πρόσβαση σε αυτή τη λίστα).

Σημείωση: Προς αποφυγή λαθών και για να τηρήσετε τους κανόνες ορισμού τυπικής ιδιότητας, μη χρησιμοποιείτε το τυπικό πρόθεμα PSET_ όταν ονομάζετε τα δικά σας ειδικά Σύνολα Ιδιοτήτων.
Εισάγετε όνομα νέας Ιδιότητας.
Επιλέξτε έναν τύπο Ιδιότητας (απλή, απαριθμητή, σύνθετη, κ.λπ.) όπως περιγράφεται στον ακόλουθο πίνακα.
Ορίστε τον τύπο τιμής σε κείμενο, ακέραιο, δυαδικό, κ.λπ.
Δείτε επίσης Μετατροπή Μονάδας για IFC Εξαγωγή

Τύπος Ιδιότητας	Ορισμός
Απλή Τιμή	Ένα αντικείμενο ιδιότητας στο οποίο έχει ανατεθεί μία απλή τιμή (αριθμητική ή περιγραφική).
Απαριθμητή Τιμή	Ένα αντικείμενο ιδιότητας του οποίου η τιμή έχει επιλεγεί από μία απαρίθμηση.
Εντός Ορίων Τιμή	Ένα αντικείμενο ιδιότητας στο οποίο έχουν ανατεθεί το πολύ δύο τιμές (αριθμητικές ή περιγραφικές): η πρώτη τιμή προσδιορίζει το ανώτατο όριο και η δεύτερη τιμή προσδιορίζει το κατώτατο όριο
Τιμή Πίνακα	Ένα αντικείμενο ιδιότητας στο οποίο έχουν ανατεθεί δύο λίστες τιμών (αριθμητικών ή περιγραφικών), που αντιστοιχούν σε έναν πίνακα δύο στηλών.
Τιμή Λίστας	Ένα αντικείμενο ιδιότητας στο οποίο έχουν ανατεθεί αρκετές τιμές (αριθμητικές ή περιγραφικές), που αντιστοιχούν σε μία διατεταγμένη λίστα.
Τιμή Αναφοράς (μόνον IfcCalendarDate)	Ένα αντικείμενο ιδιότητας που αναφέρεται σε οντότητες τύπου ημερομηνίας ημερολογίου (ημέρα, μήνας, και έτος).

Τύπος Τιμής	Ορισμός
IfcAreaMeasure	Τύπου REAL τιμή της έκτασης μίας επιφάνειας. Η τιμή πρέπει να ρυθμιστεί σε τετραγωνικά μέτρα, αλλά επανυπολογίζεται κατά την εξαγωγή, με βάση τις ρυθμίσεις Μονάδας Εμβαδού.
IfcBoolean	Ένας καθορισμένος τύπος δεδομένου απλού BOOLEAN τύπου. Τιμή: TRUE ή FALSE.
IfcIdentifier	Ο προσδιοριστής είναι ένα αλφαριθμητικό STRING (max. 255 χαρακτήρες) που επιτρέπει την ταυτοποίηση μεμονωμένου αντικειμένου. Μπορεί να μην ερμηνεύεται στη φυσική-γλώσσα.
IfcInteger	Ένας καθορισμένος τύπος δεδομένου απλού INTEGER τύπου. Ο αριθμός των bits που περιέχονται στο IfcInteger είναι απεριόριστος, αλλά πρακτικά εξαρτάται από την εφαρμογή.
IfcLabel	Μία σήμανση είναι ο όρος με τον οποίο μπορεί να αναφέρεται "κάτι". Είναι ένα STRING (max. 255 χαρακτήρες) που αντιπροσωπεύει το ανθρώπινα αντιληπτή ονομασία κάποιου πράγματος και θα έχει μία σημασία στη φυσική-γλώσσα.
IfcLengthMeasure	Η τύπου REAL τιμή (πραγματική) μίας απόστασης. Η τιμή πρέπει να ρυθμιστεί σε μέτρα, αλλά επανυπολογίζεται κατά την εξαγωγή, με βάση τις ρυθμίσεις Μονάδας Μήκους.
IfcLogical	Ένας καθορισμένος τύπος δεδομένου απλού LOGICAL τύπου. Τιμή: TRUE, FALSE ή UNKNOWN.
IfcMonetaryMeasure	Τύπου REAL τιμή μίας ποσότητας χρημάτων ανεξαρτήτως νομίσματος. Η νομισματική μονάδα μπορεί να ρυθμιστεί στις ρυθμίσεις Νομισματικής Μονάδας.
IfcPlaneAngleMeasure	Τύπου REAL τιμή μίας γωνίας επί ενός επιπέδου. Η τιμή πρέπει να ρυθμιστεί σε ακτίνια, αλλά επανυπολογίζεται κατά την εξαγωγή, με βάση τις ρυθμίσεις Μονάδας Γωνιών.
IfcPositiveLengthMeasure	Η μέτρηση Μήκους πρέπει να είναι μεγαλύτερη από μηδέν. Η τιμή πρέπει να ρυθμιστεί σε μέτρα, αλλά επανυπολογίζεται κατά την εξαγωγή, με βάση τις ρυθμίσεις Μονάδας Μήκους.
IfcRatioMeasure	Η τύπου REAL τιμή της σχέσης δύο φυσικών ομοειδών ποσοτήτων. Η εισαγωγή ενός ποσοστού εκφράζεται με δεκαδική τιμή: π.χ. 25% γίνεται 0.25.
IfcReal	Ένας καθορισμένος τύπος δεδομένου απλού REAL τύπου. Η περιοχή των τιμών Real είναι όλοι οι ρητοί, άρρητοι και επιστημονικοί πραγματικοί αριθμοί. Εδώ η ακρίβεια είναι απεριόριστη, αλλά πρακτικά εξαρτάται από την εφαρμογή.
IfcText	Αλφαριθμητικό STRING χαρακτήρων που πρέπει να είναι αναγνώσιμο και αντιληπτό από έναν άνθρωπο. Ο σκοπός του είναι καθαρά πληροφοριακός. Χωρίς κανέναν περιορισμό χαρακτήρων.
IfcTimeMeasure	Τύπου REAL τιμή της διάρκειας χρονικών περιόδων. Η μονάδα χρόνου μπορεί να ρυθμιστεί στις ρυθμίσεις Μονάδας Χρόνου.
IfcVolumeMeasure	Τύπου REAL τιμή του στερεού περιεχομένου ενός σώματος. Η τιμή πρέπει να ρυθμιστεί σε κυβικά μέτρα, αλλά επανυπολογίζεται κατά την εξαγωγή, με βάση τις ρυθμίσεις Μονάδας Όγκου.
Περισσότεροι Τύποι…	Δείτε τους ορισμούς στην “αλφαβητική λίστα” > “Καθορισμένοι Τύποι”: https://standards.buildingsmart.org/IFC/RELEASE/IFC2x3/TC1/HTML/

Σημείωση: Ο χειρισμός και η εξαγωγή όλων των άλλων, τύπου-“Μέτρηση”, ιδιοτήτων που δεν παρατίθενται στον ανωτέρω πίνακα γίνεται χωρίς καμία ρύθμιση μονάδας.
