Ανάθεση IFC Λειτουργικών Χώρων

Η οντότητα IfcSpatialZone χρησιμοποιείται για την ομαδοποίηση χώρων ή τον ορισμό συγκεκριμένων περιοχών για λειτουργικούς, δομικούς ή οργανωτικούς σκοπούς, όπως θερμικές ζώνες, ζώνες φωτισμού ή ζώνες κατασκευής. Σε αντίθεση με τις βασικές ομάδες, η IfcSpatialZone μπορεί να έχει το δικό της δευτερεύον 3D σχήμα και τοποθέτηση. (Δείτε την περιγραφή στο: buildingsmart.org

Αυτή η λειτουργία υποστηρίζεται από ροές εργασίας Archicad με χρήση IFC4 και IFC4x3.

  1. Χρησιμοποιήστε το εργαλείο Μορφή ή Χώρος για να μοντελοποιήσετε τα χωρικά σας στοιχεία.
  2. Ταξινομήστε τα στοιχεία π.χ. ως "Λειτουργικός Χώρος". (Δημιουργήστε μία νέα Ταξινόμηση εάν το σύστημά σας δεν περιλαμβάνει τέτοια Ταξινόμηση.)
  3. Διαμορφώστε τον Μεταφραστή Εξαγωγής σας:
    • Χρησιμοποιήστε το IFC4 Σχέδιο ή το IFC4x3 Σχέδιο

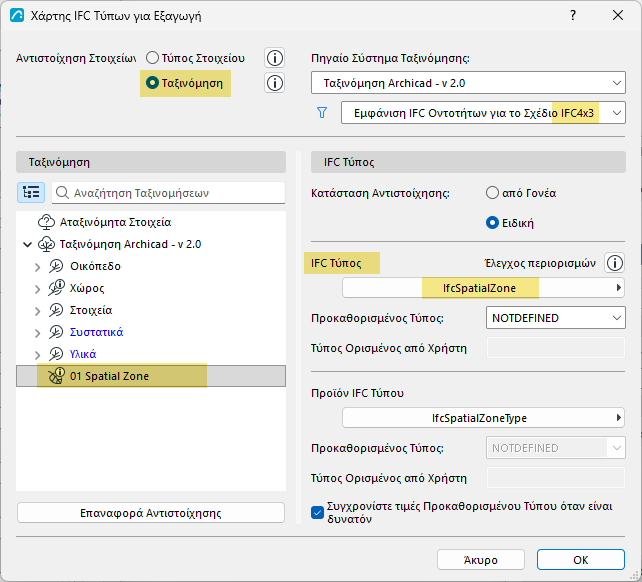

    • Ανοίξτε την Αντιστοιχία Τύπου και το "Χάρτης IFC Τύπων για Εξαγωγή"
    • Αντιστοιχήστε την ταξινόμηση Λειτουργικού Χώρου ως IFC Τύπος = IfcSpatialZone

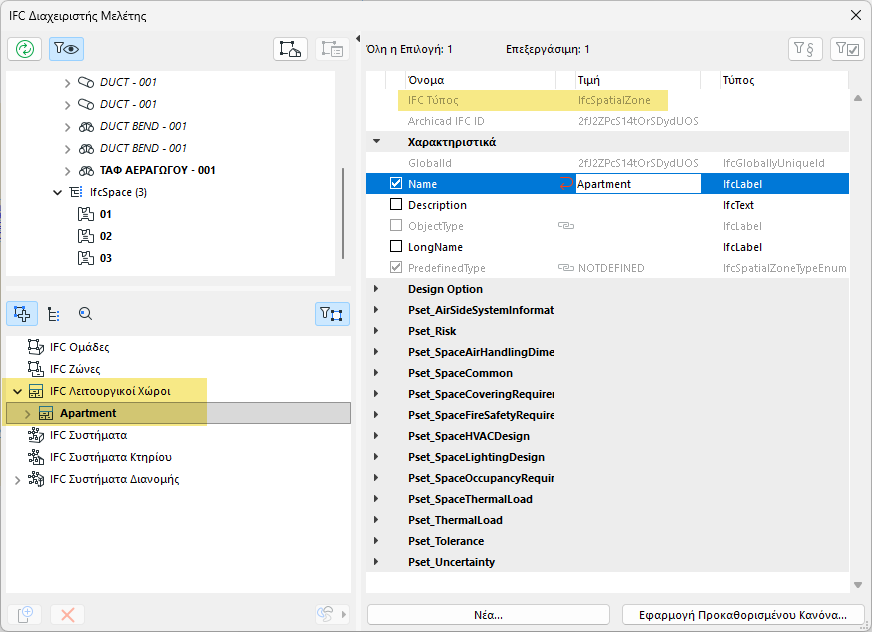

Στον IFC Διαχειριστή Μελέτης: τα στοιχεία που έχουν αντιστοιχιστεί ως ifcSpatialZone εμφανίζονται στη λίστα αναθέσεων IFC Λειτουργικός Χώρος.

Σε αυτό το παράδειγμα, ένας χώρος που αντιπροσωπεύει ολόκληρο το διαμέρισμα ταξινομείται ως Λειτουργικός Χώρος. Ως αποτέλεσμα, αυτή η οντότητα χώρου εμφανίζεται ως IfcSpatialZone.
Σημείωση: Σε αντίθεση με άλλους τύπους ανάθεσης, δεν μπορείτε να δημιουργήσετε ένα νέο στοιχείο λίστας Λειτουργικού Χώρου στον IFC Διαχειριστή Μελέτης. Για να προσθέσετε τέτοια χωρικά στοιχεία, πρέπει πρώτα να τα μοντελοποιήσετε (χρησιμοποιώντας το εργαλείο Χώρος ή Μορφή) και στη συνέχεια να τα ταξινομήσετε ως IfcSpatialZone χρησιμοποιώντας την Αντιστοιχία Τύπου.

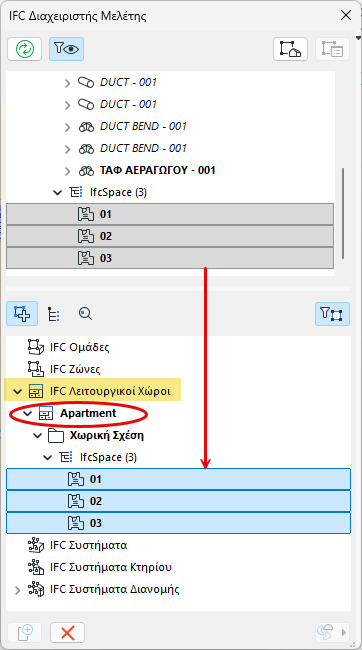

Τώρα μπορείτε να αναθέσετε τους κανονικούς χώρους ή οποιαδήποτε άλλα στοιχεία (π.χ. αντικείμενα, υποστυλώματα) στον νεοκαθορισμένο Λειτουργικό Χώρο, σύροντάς τα στον φάκελο Χωρική Σχέση.
