Προκαθορισμένη Αντιστοιχία Ιδιότητας (Εξαγωγή σε IFC)

Η προρρύθμιση Αντιστοιχίας Ιδιότητας του IFC Μεταφραστή για Εξαγωγή καθορίζει τις αναθέσεις IFC Ιδιοτήτων και Χαρακτηριστικών κατά την εξαγωγή ενός μοντέλου MEP Designer σε IFC.

Δείτε: Αντιστοιχία Ιδιότητας για IFC Εξαγωγή.

Ορισμένα δεδομένα Χαρακτηριστικού και Ιδιότητας έρχονται με έναν προκαθορισμένα κανόνα αντιστοίχησης, τον οποίο επομένως δεν χρειάζεται να τον δημιουργήσετε μόνοι σας στην Αντιστοιχία Ιδιότητας.

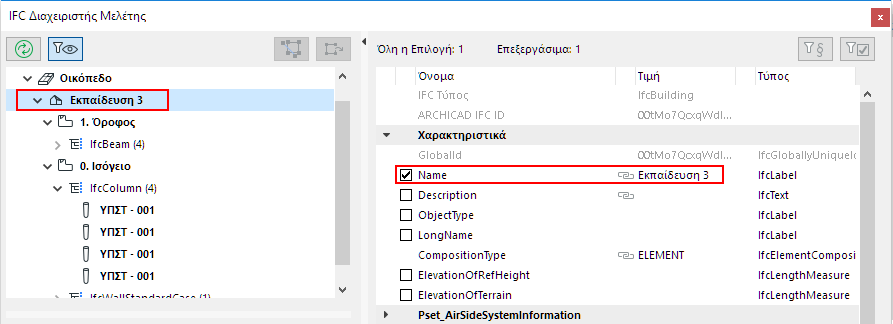

Μολονότι αυτοί οι κανόνες δεν εμφανίζονται στον διάλογο Αντιστοίχησης IFC Ιδιοτήτων για Εξαγωγή, παρουσιάζονται (εάν έχουν τιμές) με ένα γκρι εικονίδιο αλυσίδας στον IFC Διαχειριστή Μελέτης και στις Ρυθμίσεις Στοιχείου.



Αυτοί οι κανόνες παρατίθενται στον ακόλουθο πίνακα.

MEP Designer ‐Εντολή

MEP Designer Παράμετρος

Τύποι IFC Οντότητας

IFC Δεδομένα

IFC Διαχειρι­στής Μελέτης

Αλλαγή για IFC4x3

Πληροφορίες Μελέτης

Όνομα Μελέτης

IfcProject

Attribute>Name

ορατό/επεξερ­γάσιμο

-

Πληροφορίες Μελέτης

Περιγραφή Μελέτης

IfcProject

Attribute>Description

ορατό/επεξερ­γάσιμο

-

Πληροφορίες Μελέτης

ID Μελέτης

IfcProject

Attribute>GlobalId (δείτε Πώς να Ελέγξετε το Global ID (IFC Attribute) Βάσει των Πληροφοριών Μελέτης Archicad )

-

-

Πληροφορίες Μελέτης

Κατάσταση Μελέτης

IfcProject

Attribute>Phase

ορατό/επεξερ­γάσιμο

-

Ρυθμίσεις Τόπου

ΒΟΡΡΑΣ Μελέτης

IfcProject

Attribute>

RepresentationContext>

TrueNorth

-

-

Ρυθμίσεις Τόπου

Γ. ΠΛΑΤΟΣ

IfcSite

Attribute>RefLatitude

ορατό

-

Ρυθμίσεις Τόπου

Γ. Μήκος

IfcSite

Attribute>RefLongitude

ορατό

-

Ρυθμίσεις Τόπου

Ύψος

IfcSite

Attribute>RefAltitude

ορατό

-

Πληροφορίες Μελέτης

Όνομα Οικοπέδου

IfcSite

Attribute>Name

ορατό/επεξερ­γάσιμο

-

Πληροφορίες Μελέτης

ID Οικοπέδου

IfcSite

Attribute>Global Id (δείτε Πώς να Ελέγξετε το Global ID (IFC Attribute) Βάσει των Πληροφοριών Μελέτης Archicad )

-

-

Πληροφορίες Μελέτης

Περιγραφή Οικοπέδου

IfcSite

Attribute>Description

ορατό/επεξερ­γάσιμο

-

Πληροφορίες Μελέτης

Πλήρης Διεύθυνση Οικο­πέδου>Διεύθυνση1 Οικο­πέδου

IfcSite

Attribute>

SiteAddress>

AddressLines

-

Pset_Address.

AddressLines

Πληροφορίες Μελέτης

Πλήρης Διεύθυνση Οικο­πέδου>Διεύθυνση2 Οικο­πέδου

-

-

-

Pset_Address.

AddressLines

Πληροφορίες Μελέτης

Πλήρης Διεύθυνση Οικο­πέδου>Διεύθυνση3 Οικο­πέδου

-

-

-

Pset_Address.

AddressLines

Πληροφορίες Μελέτης

Πλήρης Διεύθυνση Οικο­πέδου>Ταχυδρομική Θυρίδα Οικοπέδου

IfcSite

Attribute>

SiteAddress>

PostalBox

-

Pset_Address.

PostalBox

Πληροφορίες Μελέτης

Πλήρης Διεύθυνση Οικο­πέδου>Πόλη Οικοπέδου

IfcSite

Attribute>

SiteAddress>

Town

-

Pset_Address.

Town

Πληροφορίες Μελέτης

Πλήρης Διεύθυνση Οικο­πέδου>Περιφέρεια Οικο­πέδου

IfcSite

Attribute>

SiteAddress>

Περιοχή

-

-

Πληροφορίες Μελέτης

Πλήρης Διεύθυνση Οικο­πέδου>ΤΚ Οικοπέδου

IfcSite

Attribute>

SiteAddress>

PostalCode

-

Pset_Address.

PostalCode

Πληροφορίες Μελέτης

Πλήρης Διεύθυνση Οικο­πέδου>Χώρα Οικοπέδου

IfcSite

Attribute>

SiteAddress>

Χώρα

-

Pset_Address.

Χώρα

Πληροφορίες Μελέτης

Μικτή Περίμετρος Οικοπέ­δου

IfcSite

BaseQuantity>

GrossPerimeter

-

-

Πληροφορίες Μελέτης

Μικτό Εμβαδόν Οικοπέ­δου

IfcSite

BaseQuantity>

GrossLandArea

-

-

Πληροφορίες Μελέτης

Όνομα Κτηρίου

IfcBuilding

Attribute>Name

ορατό/επεξερ­γάσιμο

-

Πληροφορίες Μελέτης

Περιγραφή Κτηρίου

IfcBuilding

Attribute>Description

ορατό/επεξερ­γάσιμο

-

Πληροφορίες Μελέτης

ID Κτηρίου

IfcBuilding & IfcBuildingStorey

Attribute>GlobalId (δείτε Πώς να Ελέγξετε το Global ID (IFC Attribute) Βάσει των Πληροφοριών Μελέτης Archicad )

-

-

Πληροφορίες Μελέτης

Πλήρες Όνομα Επαφής>Προσφώνηση Επαφής

IfcPerson

Attribute>PrefixTitles

-

-

Πληροφορίες Μελέτης

Πλήρες Όνομα Επαφής>Όνομα Επαφής

IfcPerson

Attribute>GivenName

-

-

Πληροφορίες Μελέτης

Πλήρες Όνομα Επαφής>Πατρώνυμο Επαφής

IfcPerson

Attribute>MiddleNames

-

-

Πληροφορίες Μελέτης

Πλήρες Όνομα Επαφής>Επώνυμο Επαφής

IfcPerson

Attribute>FamilyName

-

-

Πληροφορίες Μελέτης

Πλήρες Όνομα Επαφής>Κατάληξη τίτλου Επαφής

IfcPerson

Attribute>SuffixTitles

-

-

Πληροφορίες Μελέτης

ID Επαφής

IfcPerson

Attribute>Id

-

-

Πληροφορίες Μελέτης

Ρόλος Επαφής

IfcPerson

Attribute>Roles

-

-

Πληροφορίες Μελέτης

Τμήμα Επαφής

IfcPerson

Addresses>

Postal>

InternalLocation

-

Παρωχημένο

Πληροφορίες Μελέτης

Εταιρεία Επαφής

IfcOrganization

Attribute>Name

-

-

Πληροφορίες Μελέτης

Κωδικός Εταιρείας Επα­φής

IfcOrganization

Attribute>Id

-

-

Πληροφορίες Μελέτης

Πλήρης Διεύθυνση Επα­φής>Διεύθυνση1 Επαφής

IfcPerson & IfcOrganization

Attribute>

Addresses>

Postal

AddressLines

-

Παρωχημένο

Πληροφορίες Μελέτης

Πλήρης Διεύθυνση Επα­φής>Ταχυδρομική Θυρίδα Επαφής

IfcPerson & IfcOrganization

Attribute>

Addresses>

Postal

PostalBox

-

Παρωχημένο

Πληροφορίες Μελέτης

Πλήρης Διεύθυνση Επα­φής> Πόλη Επαφής

IfcPerson & IfcOrganization

Attribute>

Addresses>

Postal

Town

-

Παρωχημένο

Πληροφορίες Μελέτης

Πλήρης Διεύθυνση Επα­φής>Περιφέρεια Επαφής

IfcPerson & IfcOrganization

Attribute>

Addresses>

Postal

Περιοχή

-

Παρωχημένο

Πληροφορίες Μελέτης

Πλήρης Διεύθυνση Επαφής>ΤΚ Επαφής

IfcPerson & IfcOrganization

Attribute>

Addresses>

Postal

PostalCode

-

Παρωχημένο

Πληροφορίες Μελέτης

Πλήρης Διεύθυνση Επα­φής>Χώρα Επαφής

IfcPerson & IfcOrganization

Attribute>

Addresses>

Postal

Χώρα

-

Παρωχημένο

Πληροφορίες Μελέτης

E-mail Επαφής

IfcPerson & IfcOrganization

Attribute>

Addresses>

Telecom

ElectronicMailAddress

-

Παρωχημένο

Πληροφορίες Μελέτης

Τηλέφωνο Επαφής

IfcPerson & IfcOrganization

Attribute>

Addresses>

Telecom

TelephoneNumbers

-

Παρωχημένο

Πληροφορίες Μελέτης

Fax Επαφής

IfcPerson & IfcOrganization

Attribute>

Addresses>

Telecom

FacsimileNumbers

-

Παρωχημένο

Πληροφορίες Μελέτης

Web Επαφής

IfcPerson & IfcOrganization

Attribute>

Addresses>

Telecom

WWWHomePageURL

-

Παρωχημένο

Ρυθμίσεις Ορό­φου

Στάθμη

IfcBuildingStorey

Attribute>Elevation

ορατό/επεξερ­γάσιμο

-

Ρυθμίσεις Χώρου

Όνομα

IfcSpace

Attribute>LongName

ορατό/επεξερ­γάσιμο

-

Ρυθμίσεις Χώρου

Αριθμός (No)

IfcSpace

Attribute>Name

ορατό/επεξερ­γάσιμο

-

Ρυθμίσεις (στοιχείου)

Classification and Properties>ID

(Τύπος IFC Στοι­χείου)

Attribute>Name

ορατό/επεξερ­γάσιμο

-

Ρυθμίσεις (στοιχείου)

Ταξινόμηση και Ιδιότητες>

Ταξινόμηση

(Τύπος IFC Στοι­χείου)

Attribute>ObjectType

ορατό/επεξεργάσιμο σε Μεταφραστή Εξαγωγής, Αντιστοιχία Τύπου)

-

Ρυθμίσεις (στοιχείου)

Ταξινόμηση και Ιδιότητες>

Ταξινόμηση

(Τύπος IFC Στοι­χείου)

Attribute>PredefinedType

ορατό/επεξεργάσιμο σε Μεταφραστή Εξαγωγής, Αντιστοιχία Τύπου)

-

Ρυθμίσεις (στοιχείου)

Ταξινόμηση και Ιδιότητες>

Δομική Λειτουργία

(Τύπος IFC Στοι­χείου)

Pset_...Common>

LoadBearing

ορατό

-

Ρυθμίσεις (στοιχείου)

Ταξινόμηση και Ιδιότητες>

Θέση

(Τύπος IFC Στοι­χείου)

Pset_...Common>

IsExternal

ορατό

-

Ρυθμίσεις (στοιχείου)

Ταξινόμηση και Ιδιότητες>

Κατάσταση Ανακαίνισης

(Τύπος IFC Στοι­χείου)

AC_Pset_RenovationAndPhasing>

Κατάσταση Ανακαίνισης

ορατό

-

Ρυθμίσεις (στοιχείου)

Ταξινόμηση και Ιδιότητες>

Ταξινόμηση

(Προϊόν IFC Τύπου)

Attribute>ElementType

ορατό/επεξεργάσιμο σε Μεταφραστή Εξαγωγής, Αντιστοιχία Τύπου)

-

Ρυθμίσεις (στοιχείου)

Ταξινόμηση και Ιδιότητες>

Ταξινόμηση

(Προϊόν IFC Τύπου)

Attribute>PredefinedType

ορατό/επεξεργάσιμο σε Μεταφραστή Εξαγωγής, Αντιστοιχία Τύπου)

-

Πίνακας (στοιχείο)

Γενικό>Μοναδικό ID

(Τύπος IFC Στοι­χείου)

Attribute>Tag

ορατό/επεξερ­γάσιμο

-

Ρυθμίσεις Παραθύρου/Πόρτας

Προεπισκόπηση και Τοποθέτηση>Πλάτος

IfcWindow / IfcDoor

Attribute>OveralWidth

ορατό

-

Ρυθμίσεις Παραθύρου/Πόρτας

Προεπισκόπηση και Τοποθέτηση>Ύψος

IfcWindow / IfcDoor

Attribute>OverallHeight

ορατό

-

(κανόνας ονο­μασίας αυτόμα­του τύπου)

Δομικό Υλικό/Όνομα Δια­τομής, διαστάσεις στοι­χείου. Για πολλών τμημάτων: Αριθμός τμημάτων, μέγιστες διαστάσεις τμήματος, μήκη τμημάτων.

IfcColumn

Pset_ColumnCommon>

Αναφορά

ορατό/επεξερ­γάσιμο

-

(κανόνας ονο­μασίας αυτόμα­του τύπου)

Δομικό Υλικό/Όνομα Δια­τομής, διαστάσεις στοι­χείου. Για πολλών τμημάτων: Αριθμός τμημάτων, μέγιστες διαστάσεις τμήματος, μήκη τμημάτων.

IfcBeam

Pset_BeamCommon>

Αναφορά

ορατό/επεξερ­γάσιμο

-
