Επίπεδο Λεπτομέρειας Συμβόλων Πόρτας και Παραθύρου
Για να δείτε αυτό το πάνελ, πηγαίνετε στο Έγγραφο > Άποψη Μοντέλου > Επιλογές Άποψης Μοντέλου.
Αυτό το πάνελ και τα περιεχόμενά του εξαρτώνται από τις βιβλιοθήκες που έχετε φορτωμένες.
Χρησιμοποιήστε τα στοιχεία ελέγχου για να ορίσετε επίπεδα λεπτομέρειας για την εμφάνιση Πορτών και Παραθύρων στην Κάτοψη και σε Τομή/Όψη και 3D Προβολές.
Ελάχιστος Χώρος για Πόρτες
Τσεκάρετε αυτό το πλαίσιο για να εμφανίσετε τον ελάχιστο χώρο των πορτών στην Κάτοψη, χρησιμοποιώντας περίγραμμα και ράστερ. Διαλέξτε επιλογές για τον τύπο γραμμής και την πένα του περιγράμματος, καθώς και για τον τύπο ράστερ/πένας/φόντου.
Το περίγραμμα/ράστερ Ελάχιστου Χώρου εμφανίζεται για όλες τις πόρτες που έχει οριστεί η παράμετρος Ελάχιστου Χώρου. Ορίστε αυτές τις παραμέτρους στην καρτέλα Ελάχιστος Χώρος των Ρυθμίσεων Πόρτας (πάνελ Ειδικές Ρυθμίσεις).
Δείτε: Ελάχιστος Χώρος.
Παρελκόμενα στο 3D
Τσεκάρετέ το για να εμφανίσετε τα χερούλια πόρτας ή/και παραθύρου.
Γραμμές Ανοίγματος Πόρτας και Παραθύρου
Ορίστε γραμμές ανοίγματος ανά τύπο, ώστε να μπορείτε να τις αναθέτετε σε πόρτες ή παράθυρα σε όλη τη μελέτη.
Χρησιμοποιήστε τρία τμήματα του διαλόγου για να ορίσετε έως και 5 τύπους γραμμών ανοίγματος.

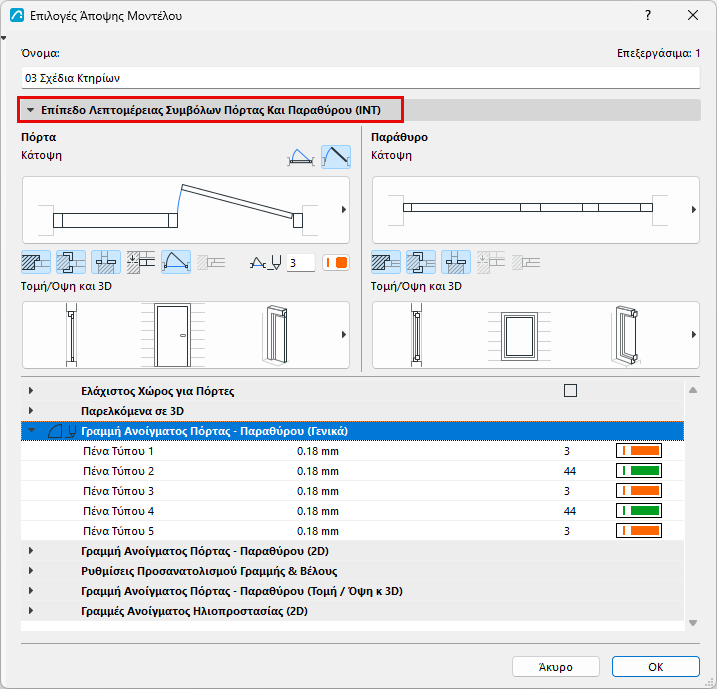

- Γενικές Ρυθμίσεις Γραμμής Ανοίγματος Πόρτας και Παραθύρου: Ανάθεση πενών σε 5 τύπους.

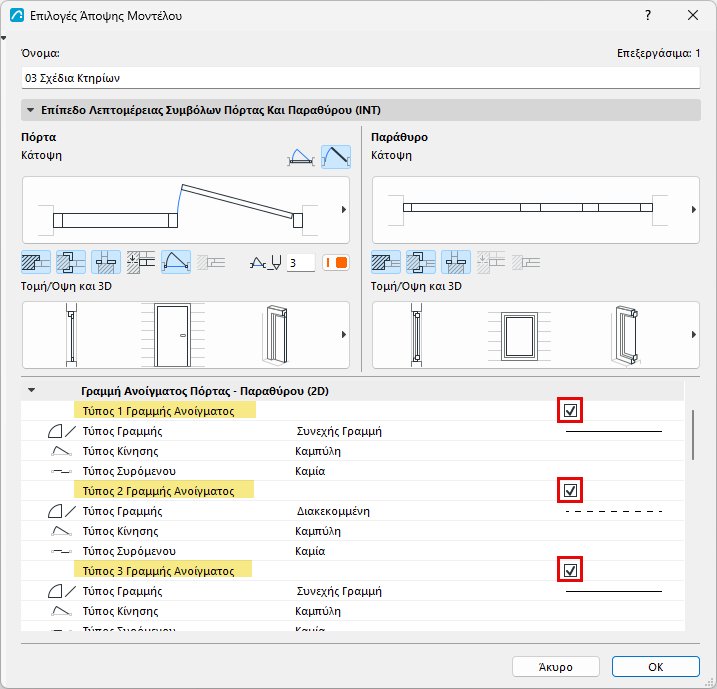

- Γραμμές Ανοίγματος Πόρτας και Παραθύρου σε 2D: Ενεργοποίηση και ορισμός τύπων γραμμών (συμπεριλαμβανομένων των ανοιγόμενων και συρόμενων πορτών) για χρήση σε 2D απόψεις
- Γραμμές Ανοίγματος Πόρτας και Παραθύρου (Τομή/Όψη και 3D): Ενεργοποίηση και ορισμός τύπων γραμμών, τόσο στην πλευρά ανοίγματος όσο και στην απέναντι πλευρά, για χρήση σε απόψεις Τομής/Όψης και 3D

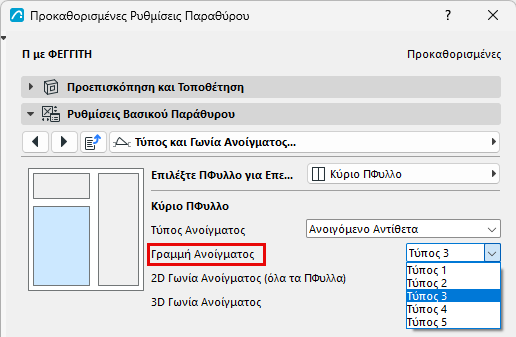

Αφού ορίσετε τους πέντε τύπους γραμμών ανοίγματος στις Επιλογές Άποψης Μοντέλου, αναθέστε τους σε οποιαδήποτε πόρτα ή παράθυρο σε όλη τη μελέτη:

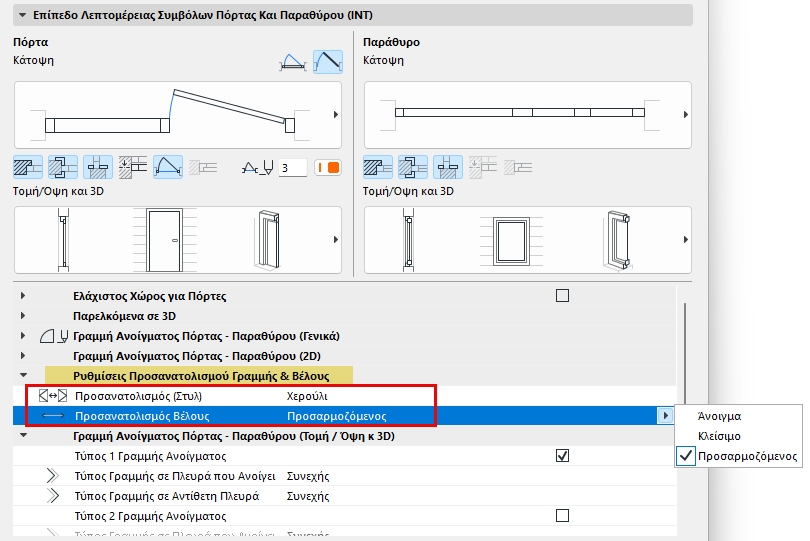

Ρυθμίσεις Προσανατολισμού Γραμμής και Βέλους
- Προσανατολισμός Γραμμής: Επιλέξτε Μεντεσέδες ή Πόμολο. Επηρεάζει την κατεύθυνση της εμφανιζόμενης γραμμής ανοίγματος σε απόψεις Τομής/Όψης και 3D.
- Προσανατολισμός Βέλους: Σχετικό για συρόμενες πόρτες σε 3D απόψεις.

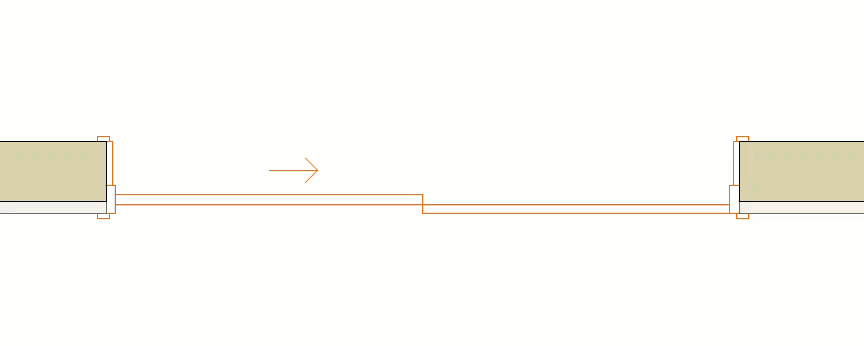

- Προσαρμοστικός: Εάν η πόρτα ή το παράθυρο εμφανίζεται ως ανοικτό, το βέλος δείχνει προς ποια κατεύθυνση κλείνει. Εάν είναι κλειστό, το βέλος δείχνει προς ποια κατεύθυνση ανοίγει.
- Άνοιγμα: Το βέλος δείχνει την κατεύθυνση ανοίγματος
- Κλείσιμο: Το βέλος δείχνει την κατεύθυνση κλεισίματος
